Естественная и искусственная тяга. Принцип работы дымовой трубы.
Внешняя сила, которая принуждает воздух поступать в топку, а газообразные продукты горения двигаться по газоходам и дымовой трубе в атмосферу, называется тягой.
Различают естественную и искусственную тягу. Естественная тяга обеспечивается дымовой трубой, а искусственная создается дымососом.
Естественная тяга возникает из-за разности давлений вследствие различия плотностей наружного холодного воздуха и горячих дымовых газов в трубе, в результате которой возникает движение потока дымовых газов по газоходам котла.
Действие дымовой трубы основано на законе сообщающихся сосудов. Вес столба атмосферного воздуха (рис. 4.16.1.1) больше веса такого же столба горячих продуктов горения в дымовой трубе. Вследствие этого наружный холодный воздух входит в топку, преодолевая сопротивление топки, газоходов, теплоиспользующих элементов.
Тяга Рт, Па, создаваемая дымовой трубой, зависит от высоты трубы H, м, и разности плотностей атмосферного воздуха рв и продуктов горения рпг, кг/м3, и определяется следующим образом:
где § — ускорение свободного падения, м/с2.
Естественная тяга тем больше, чем ниже температура атмосферного воздуха, выше температура продуктов горения, барометрическое давление и высота дымовой трубы.
Наружный воздух выше дымовой трубы.

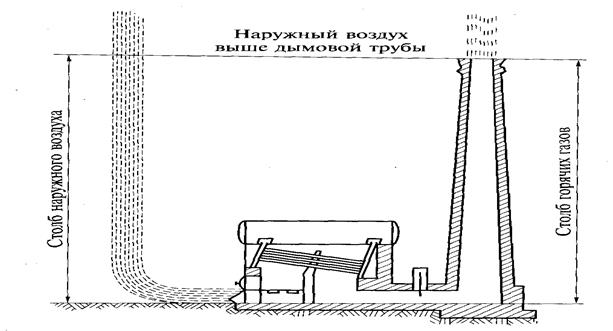

Рисунок 4.16.1.1. Схема к расчету естественной тяги
Дымовые трубы выполняются стальными при высоте до 35 м, кирпичными — до 100 м, железобетонными — более 100 м.
