Конструкции

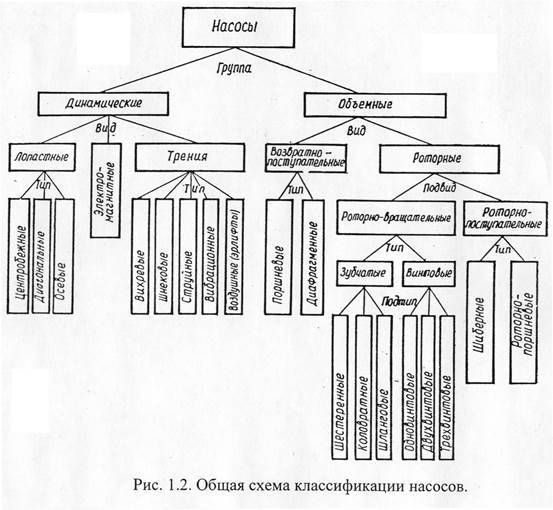

Разработано и применяется огромное количество видов, типов и кон-струкций насосов. Общая схема классификации насосов, основанная на различиях в принципе действия, представлена на рис. 1.2.

О б ъ е м н ы е н а с о с ы работают по принципу перемещения жидкости путем периодического изменения объема занимаемой ею камеры, попеременно сообщающейся с входом и выходом насоса.

Д и н а м и ч е с к и е н а с о с ы – это насосы, в которых жидкость перемещается под силовым воздействием в камере, постоянно сообщающейся с входом и выходом насоса. Среди динамических насосов наиболее распространенными являются лопастные (центробежные, осевые) насосы, в которых жидкости сообщается энергия благодаря инерционным силам, возникающим при протекании жидкости через лопастное колесо.

Кроме классификации, приведенной на рис. 1.2, существует также разделение насосов по виду перекачиваемой жидкости, по виду привода и по другим классификационным признакам. Кроме того конструктивное исполнение насосов различных типов определяется в основном видом их рабочих органов.

Конструктивное разнообразие насосов чрезвычайно велико, однако насосы всех типов, включая насосы, применяемые в водоснабжении и водоотведении, должны отвечать следующим основным требованиям:

простота устройства;

надежность и долговечность работы;

удобство монтажа и демонтажа;

экономичность в работе;

изменение рабочих параметров в широких пределах при условии

сохранения высокого КПД;

минимальные размеры и масса.

В подавляющем большинстве насосные станции коммунальных, промышленных и железнодорожных систем водоснабжения и водоотведения оборудуются центробежными насосами.
