Двойной волноводный Т-мост

Двойной волноводный Т-мост представляет собой сочетание Е- и Н-плоскостного тройников, поэтому его свойства определяются свойствами этих тройников. Он относится к синфазно-противофазным устройствам.

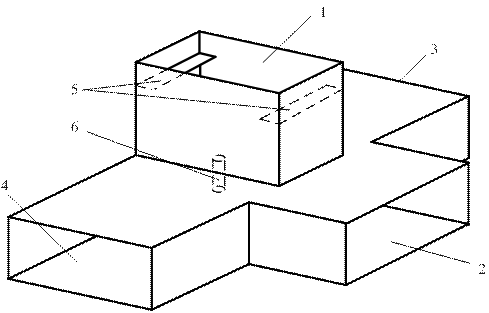

Конструкция данного моста представлена на рис. 3.

Рис. 3

Если в плечи 3 и 4 основного волновода (рис. 3) подаются волны одинаковой амплитуды и к разветвлению они подходят в фазе, то они складываются и проходят в Н-плечо 2 (по свойству Н-плоскостного тройника), а если к разветвлению волны подходят в противофазе, то они также складываются, но проходят в Е-плечо 1 (по свойству Е-плоскостного тройника).

Отсюда вытекает основное свойство двойного волноводного Т-моста:

к какому бы плечу моста ни подводилась волна, она не проходит в противоположное плечо, а делится поровну между двумя другими, если эти плечи симметричны и согласованы.

При возбуждении со стороны Е- и Н-плеч двойной Т-мост характеризуется значительным рассогласованием этих входов. Для согласования Н-плеча устанавливается настроечный емкостный штырь 6 в плоскости симметрии, а для согласования Е-плеча – индуктивные диафрагмы 5. Вследствие развязки Е- и Н-плеч оба настроечных элемента действуют совершенно независимо и подбором их положения и размеров удается идеально согласовать плечи Еи Н при согласовании с нагрузкой плеч 3 и 4.

Существует конструктивная модификация двойного Т-моста, в которой плечи 3 и 4 основного волновода развернуты на 90⁰ и соосны с Н-плечом2 (рис. 4). Такие мосты имеют меньшие габариты и хорошо стыкуются с другими волноводными линиями.

Рис. 4

Двойные Т-мосты широкополосны, но имеют недостаточно высокую электрическую прочность. Развязка плеч двойных Т-мостов составляет 35...50 дБ при полосе частот около 10% от центральной частоты.
