Нормальные испытания

Испытания производятся на холодной воде, при постоянном числе оборотов и по ГОСТу на 16-ти режимах. Схема установки приведена на рисунке 27.

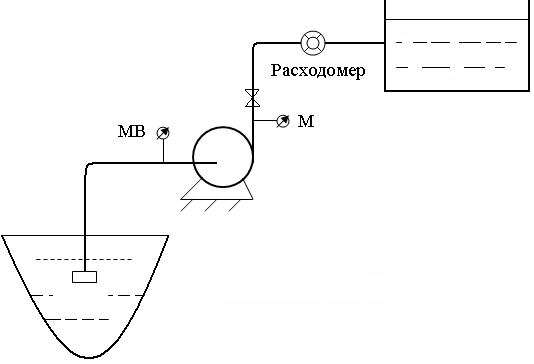

Рисунок 27 – Схема установки для проведения нормальных испытаний центробежного насоса

Записываются следующие данные: Р_мв, Р_м,,

Q – по расходомеру,

n – по тахометру,

G – силу по динамометру

Напор насоса определяется из уравнения Бернулли

;

;

После проведения расчетов строится характеристика насоса - графическая зависимость напора, мощности и кпд от подачи (рисунок 28).

При определении рабочей зоны центробежного насоса по ГОСТу допускается снижение к.п.д. на 5…7% от максимального к.п.д.
