Влияние угла лопатки на составляющие напора насоса

Конструктивный угол Ðb1 обычно делают в пределах от 14о до 20о, для того чтобы угол a1»90о; тогда С1r1.

При этом наименьшие потери на входе в рабочее колесо и скорость составляет 1…2 м/с.

Угол Ðb2 может быть b2<90о, b2=90о, b2>90о (рисунок 16).

Рисунок 16 – Варианты наклона лопаток



В соответствии с этим уравнением построим зависимость напора от подачи при различных углах b2 (рисунок 17).

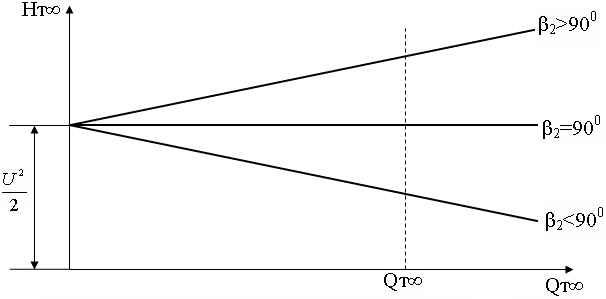

Рисунок 17 – Зависимость напора от подачи



В соответствии с этим треугольники скоростей будут выглядеть следующим образом (рисунок 18)

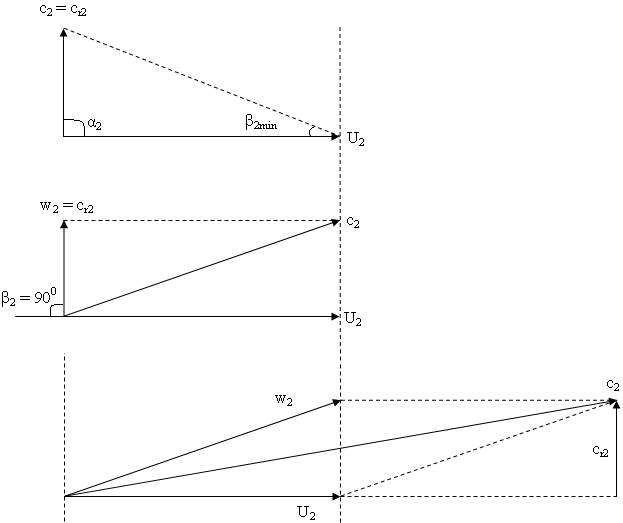

Рисунок 18 – Треугольники скоростей при различных Ðb2



Зависимость мощности от подачи при различных Ðb2 представлена на рисунке 19.

В соответствии с потребляемой мощностью следует сделать вывод, что лопатки рабочего колеса центробежного насоса должны иметь Ðb2<90о, а конкретно в пределах b2=(15о¸45о).



Рисунок 19 – Зависимость мощности от подачи при различных Ðb2
