Основные схемы подключения МЭ
При подключении корпоративной сети к глобальным сетям необходимо разграничить доступ в защищаемую сеть из глобальной сети и из защищаемой сети в глобальную сеть, а также обеспечить защиту подключаемой сети от удаленного НСД со стороны глобальной сети. При этом организация заинтересована в сокрытии информации о структуре своей сети и ее компонентов от пользователей глобальной сети. Работа с удаленными пользователями требует установления жестких ограничений доступа к информационным ресурсам защищаемой сети.
Часто возникает потребность иметь в составе корпоративной сети несколько сегментов с разными уровнями защищенности:
- свободно доступные сегменты (например, рекламный WWW-сервер);
- сегмент с ограниченным доступом (например, для доступа сотрудникам организации с удаленных узлов);
- закрытые сегменты (например, финансовая локальная подсеть организации).
Для подключения МЭ могут использоваться различные схемы, которые зависят от условий функционирования защищаемой сети, а также от количества сетевых интерфейсов и других характеристик, используемых МЭ.
На рис. 9 показаны три самые распространенные конфигурации МЭ. Рассмотрим эти конфигурации по очереди.
а) МЭ с экранированным одноточечным бастионным узлом
б) МЭ с экранированным двухточечным бастионным узлом
в) МЭ с экранированной подсетью (DMZ)
Рис. 9. Конфигурации МЭ

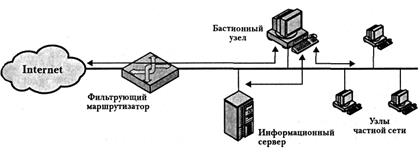

В конфигурации МЭ с экранированным одноточечным бастионным узлом, показанной на рис. 9,а, брандмауэр состоит из двух систем: фильтрующего маршрутизатора и бастионного узла. Как правило, маршрутизатор при этом настраивается следующим образом.
1. Из потока данных, поступающего из Internet, пропускаются только IP-пакеты, предназначенные для бастионного узла.
2. Из потока данных, поступающего из внутренней сети, пропускаются только пакеты, исходящие из бастионного узла.
Бастионный узел выполняет задачи аутентификации и функции прокси-сервера. Эта конфигурация обеспечивает гораздо более высокий уровень защиты, чем обычный фильтрующий маршрутизатор или шлюз прикладного уровня по следующим причинам. Во-первых, в данной конфигурации реализована фильтрация, как на пакетном, так и на прикладном уровне, что обеспечивает достаточную гибкость в выборе политики защиты. Во-вторых, нарушителю для вторжения во внутреннюю сеть приходится преодолевать защиту двух отдельных систем.
Данная конфигурация оказывается достаточно гибкой для прямого доступа к Internet. Например, внутренняя сеть может содержать общедоступный информационный сервер типа Web-сервера, для которого не требуется высокий уровень защиты. В таком случае маршрутизатор можно настроить так, чтобы он позволял прямой доступ к данному серверу из Internet.
Если фильтрующий маршрутизатор в только что описанной конфигурации с одноточечным бастионным узлом будет скомпрометирован (т.е. его защита будет взломана), поток данных из Internet может пойти прямо через маршрутизатор в узлы внутренней частной сети.
МЭ с экранированным двухточечным бастионным узлом сконфигурирован так, чтобы физически исключить возможность появления такой бреши в системе защиты (рис. 9, б). Все преимущества двухуровневой защиты, которыми обладает описанная выше конфигурация, остаются при этом в силе. Опять же, информационный сервер и некоторые другие узлы могут быть подключены к маршрутизатору напрямую, если это согласуется с принятой политикой защиты.

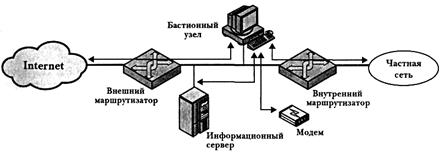

Конфигурация МЭ с экранированной подсетью (рис. 9, в) из всех рассматриваемых здесь вариантов обеспечивает самую надежную защиту. В этой конфигурации установлено два фильтрующих маршрутизатора: один между бастионным узлом и Internet, а второй — между бастионным узлом и внутренней сетью. Данная конфигурация создает изолированную подсеть, которая может состоять только из бастионного узла, но может также иметь и один или несколько информационных серверов, а также модемы, с помощью которых осуществляется удаленный доступ к сети. Обычно к узлам, входящим в состав экранированной подсети, можно получить доступ как из Internet, так и из внутренней сети, однако поток данных сквозь подсеть блокируется. Данная конфигурация обладает следующими преимуществами.
· Предусмотрено три уровня защиты от вторжения нарушителей.
· Внешний маршрутизатор объявляет в Internet только о существовании экранированной подсети, поэтому внутренняя сеть остается для Internet невидимой.
· Точно так же внутренний маршрутизатор сообщает узлам внутренней сети только о существовании экранированной подсети, поэтому системы внутренней сети не имеют возможности проложить прямые маршруты в Internet.
