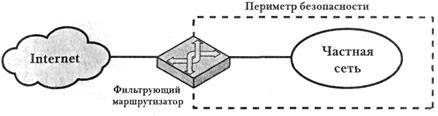

Фильтрующий маршрутизатор

Рис. 8

Фильтрующий маршрутизатор (packet-filtering router) на основе определенного набора правил принимает решение о том, передавать по сети поступивший пакет IP дальше или отвергнуть его. Обычно маршрутизатор настраивается таким образом, чтобы фильтровать пакеты, проходящие в обоих направлениях (как извне во внутреннюю сеть, так и из внутренней сети во внешний мир). Правила фильтрования основываются на значениях полей в заголовках IP и транспортного уровня (TCP или UDP), включая IP-адреса источника и адресата, поле IP-протокола (задающее транспортный протокол), а также номер порта TCP или UDP (определяющий приложение, например SNMP или TELNET).

Фильтр пакетов обычно представляется в виде списка правил, использующих значения полей заголовков IP и TCP. Если обнаруживается соответствие одному из правил, на основании этого правила принимается решение о том, можно ли передать пакет дальше или его следует отвергнуть. При несоответствии всем правилам выполняется операция, предусмотренная для использования умолчанию. Существуют следующие возможности.

· Default = discard.Все, что не разрешено, запрещено.

· Default = forward.Все, что не запрещено, разрешено.

Очевидно, что первая политика соответствует более консервативному подходу. Изначально все оказывается запрещенным, и добавление сервисов должно осуществляться для каждого из них в отдельности. В рамках этой политики по отношению к пользователям брандмауэр выступает как препятствие. Вторая политика в значительной степени облегчает работу конечных пользователей, но обеспечивает более низкий уровень защиты, поскольку в данном случае администратору системы защиты приходится принимать меры по каждой новой обнаруженной угрозе безопасности.

В табл. 1 представлены примеры наборов правил для брандмауэра, использующего фильтрацию пакетов. В каждом наборе правила применяются "сверху вниз". Символ "*" в поле обозначает соответствие любомy значению. Предполагается, что применяется политика default = discard.

Таблица 1. Примеры правил фильтрации пакетов

A.Разрешено поступление входящей почты (порт 25 предназначен для входящих сообщений SMTP), но только на компьютер, выполняющий роль шлюза (OUR-GW). Однако поступление почты с внешнего узла SPIGOT блокируется, поскольку этот узел известен рассылкой сообщений электронной почты, содержащих очень большие по объему файлы.

B.Явное использование политики по умолчанию. Все наборы правил неявно включают это правило в качестве последнего правила.

C.Любому узлу внутренней сети позволено отправлять сообщения во внешний мир. Пакеты TCP с номером порта адресата 25 направляются SMTP-серверу системы получателя. Проблема применения этого правила заключается в том, что использование порта 25 для SMTP является только значением по умолчанию. Внешняя машина может быть сконфигурирована так, что порт 25 будет связан с другим приложением. При использовании этого правила, нарушитель может получить доступ к внутренним компьютерам сети, отправляя пакеты с номером TCP-порта источника, равным 25.

D.Этот набор правил решает проблему, возникающую с набором правил С. В нем используется следующая возможность TCP-соединений. После создания соединения флаг АСК сегмента TCP используется для сегментов подтверждения, отправляемых второй стороной. Таким образом, данный набор правил разрешает пропускать IP-пакеты с IP-адресами источника из указанного списка адресов внутренних узлов сети и с номером TCP-порта назначения, равным 25. Кроме того, пропускаются входящие пакеты с номером порта источника 25, содержащие флаг АСК в сегменте TCP. Обратите внимание на то, что здесь явно указаны системы отправителя и получателя, чтобы явно определить правила.

E.Данный набор правил представляет один из подходов к обработке FTP-соединений. FTP предполагает использование двух TCP-соединений: управляющего соединения для настройки канала передачи файлов и соединения для передачи данных, по которому происходит пересылка файлов. Соединение для передачи данных использует свой номер порта, который назначается динамически. Большинство серверов, а значит, и большинство нарушителей ориентированы на порты с малыми номерами. Исходящие же вызовы обычно используют порты с номерами, превышающими 1023. Поэтому данный набор правил разрешает следующие пакеты.

· Пакеты, отправляемые из внутренней сети.

· Пакеты ответов на соединения, установленные компьютерами внутренней сети.

· Пакеты, предназначенные для компьютеров внутренней сети и адресованные портам с достаточно большими номерами.

Эта схема требует настройки систем, при которой задействуются только порты с подходящими номерами.

С помощью набора правил Е выявляется проблема работы с приложениями на уровне фильтрации пакетов. Организовать работу с FTP и другими подобными приложениями позволяет шлюз прикладного уровня.

Одним из достоинств фильтрующего маршрутизатора является его простота. Кроме того, фильтры пакетов, как правило, остаются незаметными для пользователей и обеспечивают высокую скорость работы. Основными недостатками являются сложность верного выбора правил фильтрации и отсутствие средств аутентификации.

Список возможных атакнарушения защиты фильтрующего маршрутизатора с указанием соответствующих контрмер может быть таким.

· Фальсификация IP-адресов. Нарушитель передает извне пакеты, в которых поле отправителя содержит IP-адрес внутреннего узла сети. Нарушитель надеется, что использование такого адреса даст возможность проникнуть в системы, в которых реализуется простая защита адресов источника, пропускающая пакеты с адресами внутренних узлов, считающихся надежными. Контрмерой является отторжение поступающих извне пакетов, в которых в качестве адреса источника указываются внутренние адреса.

· Использование маршрутизации от источника. Отправитель указывает маршрут, по которому пакет должен пересылаться по Internet, в надежде на то, что удастся обойти средства защиты, не проверяющие информацию о маршруте, заданном отправителем. Контрмера — запрет прохождения всех пакетов, использующих данную возможность.

· Разделение на мелкие фрагменты. Нарушитель использует фрагментации IP-пакетов для создания фрагментов исключительно малой длины, чтобы информация заголовка TCP попала в отдельный фрагмент. Задача такой атаки — обойти правила фильтрации пакетов, использующие информацию заголовка TCP. Нарушитель надеется, что фильтрующим маршрутизатором будет просмотрен только первый пакет, а остальные фрагменты будут пропущены. Контрмера — отторжение всех пакетов, в которых указан протокол TCP, а значение параметра Fragment Offset протокола IP равно 1.

Варианты исполнения МЭ

Существует два основных варианта исполнения МЭ — программный и программно-аппаратный. В свою очередь программно-аппаратный вариант имеет две разновидности — в виде специализированного устройства и в виде модуля в маршрутизаторе или коммутаторе.

В настоящее время чаще используется программное решение, которое на первый взгляд выглядит более привлекательным. Это связано с тем, что для его применения достаточно, казалось бы, только приобрести программное обеспечение (ПО) МЭ и установить на любой компьютер, имеющийся в организации. Однако на практике далеко не всегда в организации находится свободный компьютер, удовлетворяющий достаточно высоким требованиям по системным ресурсам. Поэтому одновременно с приобретением ПО приобретается и компьютер для его установки. Затем следует процесс установки на компьютер операционной системы (ОС) и ее настройка, что также требует времени и оплаты работы установщиков. И только после этого устанавливается и настраивается ПО системы обнаружения атак. Нетрудно заметить, что использование обычного персонального компьютера далеко не так просто, как кажется на первый взгляд.

Поэтому в последние годы значительно возрос интерес к программно-аппаратным решениям, которые постепенно вытесняют «чисто» программные системы. Широкое распространение стали получать специализированные программно-аппаратные решения, называемые security appliance. Программно-аппаратный комплекс межсетевого экранирования обычно состоит из компьютера, а также функционирующих на нем ОС и специального ПО. Следует отметить, что это специальное ПО часто называют firewall. Используемый компьютер должен быть достаточно мощным и физически защищенным, например, находиться в специально отведенном и охраняемом помещении. Кроме того, он должен иметь средства защиты от загрузки ОС с несанкционированного носителя. Программно-аппаратные комплексы используют специализированные или обычные ПО (как правило, на базе FreeBSD, Linux или Microsoft Windows), «урезанные» для выполнения заданных функций и удовлетворяющие ряду требований:

- иметь средства разграничения доступа к ресурсам системы;

- блокировать доступ к компьютерным ресурсам в обход предоставляемого программного интерфейса;

- запрещать привилегированный доступ к своим ресурсам из локальной сети;

- содержать средства мониторинга/аудита любых административных действий.

Достоинства специализированных программно-аппаратных решений:

- простота внедрения в технологию обработки информации. Такие средства поставляются с заранее установленной и настроенной ОС и защитными механизмами, поэтому необходимо только подключить их к сети, что выполняется в течение нескольких минут;

- простота управления. Данные средства могут управляться с любой рабочей станции Windows 9x, NT, 2000 или Unix. Взаимодействие консоли управления с устройством осуществляется либо по стандартным протоколам, например Telnet или SNMP, либо при помощи специализированных или защищенных протоколов, например SSH или SSL;

- отказоустойчивость и высокая доступность. Исполнение МЭ в виде специализированного программно-аппаратного комплекса позволяет реализовать механизмы обеспечения не только программной, но и аппаратной отказоустойчивости и высокой доступности;

- высокая производительность и надежность. За счет исключения из ОС всех «ненужных» сервисов и подсистем, программно-аппаратный комплекс работает более эффективно с точки зрения производительности и надежности;

- специализация на защите. Решение только задач обеспечения сетевой безопасности не приводит к затратам ресурсов на выполнение других функций, например маршрутизации и т. п.
