Прилади, що застосовуються при монтажі турбін

Окрім мікрометрів, нутромірів та пластинчастих щупів при монтажі ТА використовують спеціальні прилади.

Рівень з мікрометричною головкою типу «Геологорозвідка» (Рис. 1) застосовують для вимірювання похилів.

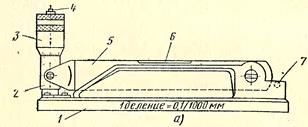

Рис. 1. Рівень «Геологорозвідка» а) – встановлення повітряного пухирця по центру; б) – приклади вимірювання: 1-корпус; 2-втулка; 3-гільза; 4-мікрометричний гвинт; 5-трубка; 6 – ампула основи; 7 – ампула поперечна; 8 – повітряний пухирець.

Трубка 5 з вбудованою ампулою 6 з’єднана з корпусом 1 рівня і втулкою 2 мікрометричної головки. Обертанням гільзи 3 втулку переміщують вертикально, при чому похил трубки відносно основи рівня змінюється. Ампула 7 розташована перпендикулярно до основної ампули. При вимірюваннях повітряний пухирець 8 на малій ампулі має знаходитись по центру. На гільзі мікрометричної головки нанесені два ряди поділок: верхній ряд - для відрахування додатніх величин похилів, а нижній - для від’ємних. Додатним напрямоком вважають підйом трубки від нульового положення. На втулці також нанесена вертикальна шкала з ціною поділки 0,1/1000 мм. Діапазон вимірювання приладу від -30 до +30 мм/м.

Приклад вимірювання: На рис. 1, в (ліворуч) показано вимірювання від’ємного похилу -20 поділок по нижній шкалі, а праворуч - вимірювання додатнього похилу по верхній шкалі + 19 поділок.

Перед вимірюванням гільзу провертають у нульове положення, рівень ставлять на деталь, визначають напрямок підйому ампули 6 по положенню повітряного пухирця 8, та обертаючи гільзу, встановлюють пухирець по центру і визначають відмітку на шкалі гільзи 3. Потім знову встановлюють гільзу 3 у нульове положення і повертають рівень на 180° і повторюють вимірювання.

Поворот на 180° для зменшення неточністі встановлення ампули в нульове положення. Якщо ампула піднімається в однаковому напрямоку, то величину похилу визначають як середнє з двох показань рівня. Якщо різні - то напрямоком підйому деталі обирають напрямок з більшою величиною. Результатом вимірювання тут буде піврізниця між більшим і меншим показаннями (Таб. 1).



Таб. 1 – Визначення похилу по показанням рівня типу «Геологорозвідка»

Показання рівня, кількість поділок Розрахункова формула Величина і напрямок підйому, кількість поділок
До поворота, 0о a Після поворота, 180о b
(a+b)/2 (0,8+0,2)/2=
(a-b)/2 (0,7-0,1)/2=



Товщину підкладки, яку необхідно підкласти під опору визначають як добуток ціни поділки рівня на відстань у метрах між опорами та на різницю між необхідним і фактичним похилом деталі.

Наприклад, фактичний похил деталі -10 поділок, необхідний похил +10 поділок; ціна поділки шкали рівня 0,1 мм/м; а відстань між опорами деталей 3 м. Тоді товщина підкладки А дорівнює:

А = 0,1 ∙ (10- (- 10)) ∙ 3 = 6 мм.



Гідростатичний рівень використовують для визначення відносних висотних відміток. Він складається із двох вимірювальних посудин 2, з’єднаних між собою водяними і повітряним прозорими поліхлорвініловими шлангами 4 (Рис. 2). На посудинах рівня встановлені мікрометричні головки 1, аналогічні головкам мікрометрів.

Рис.2. Гідростатичний рівень. 1,2 – вимірювальні головки; 3 – рукоятка крана; 4 – водяний шланг; 5 – повітряний шланг; 6 – репер; 7 – вимірювана деталь; 8 – трійник з краном для випускання повітря.

При наповненні водяного шланга 4 і частини об’єму вимірювальних посудин 2 водою утворяться замкнуті сполучені посудини. Гідростатичний рівень дасть точні показання коли у водяному шлангу немає повітря. Одну посудину рівня встановлюють на площадці репера, а інший встановлюють на те місце, висотну оцінку якого потрібно визначити. З’єднувальні шланги розташовують горизонтально.

Відлік по шкалі проводять коли мікрометричний гвинт дотикається до поверхні води.

Діапазон вимірювання рівня не перевищує 25 мм. Точність приладу 0,01-0,02 мм.

Щоб перейти від поділок рівня «Геологорозвідка» до показань гідростатичного рівня, потрібно показання рівня розділити на 10 і помножити на відстань у метрах між точками, у яких встановлені посудини. Коефіцієнт 10 ураховує ціну поділки рівня «Геологорозвідка», рівну 0,1 мм/м.

Щоб показання гідростатичного рівня перевести до показань рівня «Геологорозвідка», різницю висот двох точок вимірювальних головок, потрібно поділити на відстані між ними (у метрах) і помножити на 10.

Приклад 1: Показання гідростатичного рівня: точка А=42,62 мм; точка Б=42,12 мм. Відстань між А и Б дорівнює 5 м. Величина підйому в поділках рівня «Геологорозвідка» буде рівна:

10∙(А-Б)/5= 10∙(42,62 - 42,12)/5=1,0

Приклад 2. Відстань між точками А і Б, у яких установлені посудини гідростатичного рівня, дорівнює 5 м. Показання рівня 1,0 (підйом від призми Б до призми А). Тоді тточка А буде вище точки Б на: (1,0/10)∙5=0,5 мм.



Динамометри (Рис. 3) використовують для визначення навантаження на опори циліндрів турбін. По конструкції динамометр – це пружинні ваги. Навантаження на динамометр визначають по величині стиснення тарілчастих пружин 4 і вимірюють індикатором годинникового типу 2.

Рис. 3. Динамометр: 1- тарілчаста пружина; 2- шток; 3 – корпус; 4 – закалена п’ятка; 5 – індикатор годинникового типу.



Індикатор годинникового типу використовують для вимірювання зміщення деталі в межах від 0 до 10 мм із точністю до 0,01 мм. Його основна шкала має 100 поділок, одна поділка відповідає переміщенню вимірювального стержня на 0,01 мм. Один оберт стрілки відповідає переміщенню стрежня на 1 мм.

Індикатором вимірюють биття вала, розбіг ротора тощо. Перед вимірюванням індикатор закріплюють у штативі так, щоб міг переміщатися тільки вимірювальний стрижень, а корпус індикатора залишався нерухомим.



Марка - це металева склянка, на дні якої зроблено 4 центральні прорізи, 2 вертикальні прорізиі 12 горизонтальнихпрорізів (рис. 4). Відстань між прорізами 2 мм. Відносно прорізів встановлюють перехрестя зорової труби(рис. 5). За допомогою марки вимірюють вертикальні зміщення центрів розточок до ±13 мм. У фланець марки вмонтовано ампулу рівня, за допомогою якої прорізи марки встановлюють у вертикальній і горизонтальній площині.

Марку встановлюють у центрошукач або у візир для визначення їх положення щодо оптичної осі зорової труби.



Зорова труба (мікротелескоп) на корпусі має барабанчики 1 і 3 для зміщення перехрестя труби по вертикалі та по горизонталі, та барабанчик 2 для наведення різкості(рис. 5). Барабанчики – це оптичні мікрометри.

Рис. 4. Конструкція марки: 1-фланець; 2–ампула; 3-гіпс; 4- паз. Рис. 5. Зорова труба: 1,3- барабанчики горизонтальних і вертикальних зміщень; 2-барабанкчик фокусування; 4-перехрестя труби; 5 – марка; 6-корпус труби.

Зміщення марки вимірюють по розташуванню перехрестя труби. Одна половина шкали кожного барабанчика пофарбована у чорний колір, інша половина - у червоний. Додатнім зміщенням вважають переміщення центра марки відносно перехрестя праворуч і вгору, а відповідне йому значення зчитують по червоній шкалі. Від’ємні зміщення зчитують по чорній шкалі.

Приклад. Шкала барабанчика 1 (горизонтальне зміщення) встановилася проти риски червоної шкали, і відлік барабачика становить +0,92 мм. (рис. 5). А шкала барабанчика 3 (вертикальне зміщення) встановилася проти риски чорної шкали, і відлік барабанчика становить -0,56 мм. Так як відстань між щілинами марки дорівнює 2 мм, а центр марки зміщено відносно перехрестя 4 вліво і вниз, то зміщення по щілинам становить +2 мм по горизонталі і -6 мм по вертикалі.

Сумарне зміщення по горизонталі становить: +0,92-2,0=1,08 мм і становить: -0,56-6,0=-6,56 мм. по вертикалі. При цьому центр марки щодо осі зорової труби зміщений уліво на 1,08 мм і вниз на 6,56 мм.



Центрошукач (рис. 6) призначений для автоматичного встоновлення марки в центр розточки циліндрів, підшипників і діафрагм. Принцип його роботи базується на тому, що центром розточки є центр кола, проведеного через 3 його ніжки, які притискуються до розточки спеціальними пружинками.

Рис. 6 Конструкція центрошукача: 1-марка: 2-корпус; 3-ніжка; 6-розточка циліндра. Рис. 7 Конструкція візира: 1-марка; 2-корпус;3-магніт; 4-опорний штифт; 5-пристрій для повороту марки; 6-горизонтальнен рознімання циліндра

На ніжки центрошукача можна нагвинтити подовжувачістандартного мікронутроміра.



Візир (рис. 7) використовують для вимірювання відносних висотних міток фланців горизонтального рознімання корпусів підшипників і циліндрів турбін. У корпус 2 візиру встановлюють марку 3. Нижня магнітна основа візира магнітна, вона фіксує візир на площині рознімання. Пристосування4 призначене для повороту повітряної бульбашки рівня по центру.
