Приложение. Таблица 6.Параметры неэкранированных витых пар категории 6 Частота, МГц Затухание, дБ/100 м NEXT
Таблица 6.Параметры неэкранированных витых пар категории 6
| Частота, МГц | Затухание, дБ/100 м | NEXT, дБ | ACR, дБ/100 м |
| 2,3 | |||
| 6,9 | |||
| 23,0 | |||
| |46,8 |

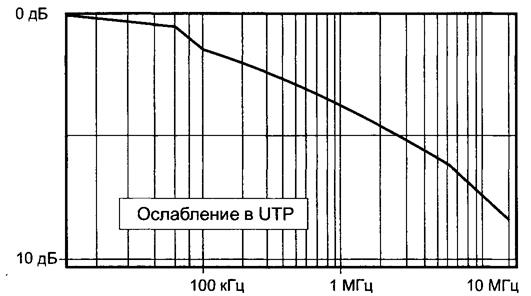

Рис. 80. Зависимость ослабления сигнала от частоты для неэкранированной витой пары

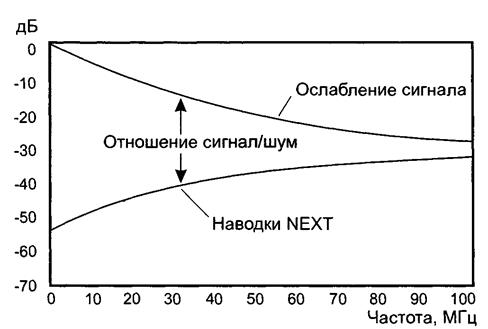

Рис. 81.Зависимость отношения сигнал/шум от частоты с учетом ослабления наводок на ближнем конце кабеля для неэкранированной витой пары 5-й категории
Таблица 7. Характеристики прохождения сигналов в каналах различных категорий
| Категория* кабеля | Сопротивление по постоянному току (L - 300 м) | Ослабление, дБ/ частота, МГц | NEXT, дБ/ частота, МГц |
| 128,4 | 17/4 30/10 40/16 | 32/4 26/10 23/16 | |
| 4 | 128,4 | 13/4 22/10 27/16 31/20 | 47/4 41/10 38/16 36/20 |
| 128,4 | 13/4 20/10 25/16 28/20 67/100 | I 53/4 47/10 44/16 742/20 32/100 |
Таблица 8.Характеристики каналов, базирующихся иа обычном и широкополосном коаксиальном кабелях
| Параметры | Стандартный кабель | Широкополосный кабель |
| Максимальная длина канала, км | 10-15 | |
| Скорость передачи данных, Мбит/с | 1-50 | 100-140 |
| Режим передачи | Полудуплекс | Дуплекс |
| Ослабление влияния электромагнитных и радиочастотных наводок, дБ | ||
| Число подключений 1 | Более 50 устройств | 1500 каналов с одним или более устройств на канал |
Рис. 82. Зависимость ослабления сигнала в кабеле от его частоты
Таблица 9.Характеристики светодиодов и инжекционных лазерных диодов
| Параметры | Светодиод (led) | Инжекционные лазерные диоды |
| Выходная мощность, мВт | 0,5-11,5 | 3-10 |
| Время нарастания, не | 1-20 | 1-2 |
| Диапазон тока смещения, мА | 5-150 | 100-500 |
Таблица 10. Характеристики оптических приемников
| Параметры | pin | Лавинный фотодиод | Фототранзистор | Фотоприемник Дарлингтона |
| Чувствительность, мкА/мкВт | 0,5 | |||
| Время нарастания | 1 нс | 2 нс | 2 мкс | 40 мкс |
| Напряжение смещения, В |

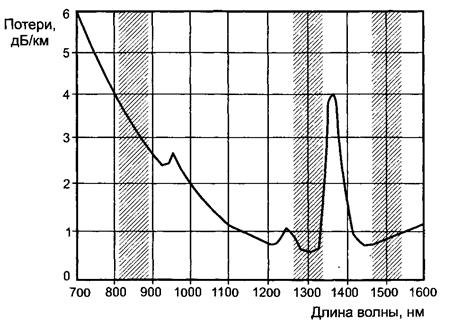

Рис. 83.Зависимость поглощения света в волокне от длины волны

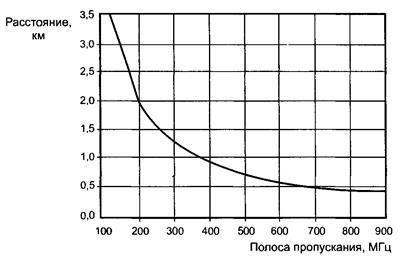

Рис. 84.Зависимость полосы пропускания волокна от его длины
Таблица 11. Типовые характеристики оптических волокон
| Тип волокна | Диаметр ядра, мкм | Диаметр клэдинга, мкм | А* | Затухание, дБ/км | Полоса пропускания, МГц/км | ||
| Длина волны, нм | |||||||
| Одномодовое | 9,3 8,1 | 125 ; 125 | 0,13 0,17 | 0,4 0,5 | 0,3 0,25 | 5000 для 850 нм | |
| Со сглаженным индексом | 62,5 | 0,2 0,275 0,26 | 2,4 3,0 2,8 | 0,6 0,7 0,7 | 0,5 0,3 0,4 | 600 для 850 нм; 1500 для 1300 нм | |
| Ступенчатый индекс | 0,27 | 6,0 | 6 при 850 нм |
Таблица 12. Основные характеристики средств проводной связи
| Показатели | Среда передачи данных | ||
| Витая пара | Коаксиальный кабель | Оптоволоконный кабель | |
| Цена | Невысокая | Относительно высокая | Высокая |
| Наращивание | Очень простое | Проблематично | Простое |
| Защита от прослушивания | Незначительная | Хорошая | Высокая |
| Проблемы с заземлением | Нет | Возможны | Нет |
| Восприимчивость к помехам | Существует | Существует | Отсутствует |
Таблица 13. Дополнительные характеристики кабельных компонент
| Показатели | 10BASE-T (Ethernet) | 100BASE-TX (Fast Ethernet) | 100BASE-T4 (Fast Ethernet) | 100BASE-FX (Fast Ethernet) | 1000BASE-FX (Gigabit Ethernet) |
| Требуемое число пар | Неприменимо | Неприменимо | |||
| Категория кабеля | 3/4/5 | 3/4/5 | Оптоволоконный | Оптоволоконный |
Рис. 85.Зависимость поглощающей способности земной атмосферы от длины волны

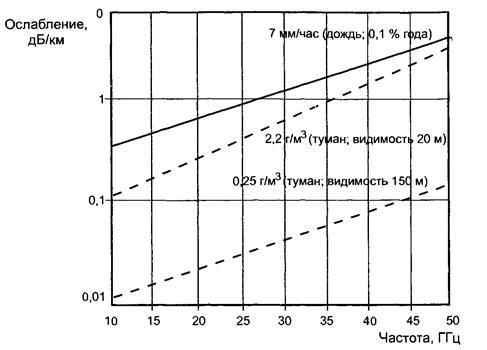

Рис. 86.Зависимость поглощения радиоволн в тумане и дожде от частоты
Таблица 14.Характеристики стандартов семейства 802.11
| Характеристики | Стандарты | |||
| 802.11а | 802.11b | 802.11g | 802.11n | |
| Когда принят | Июль 1999 г. | Июль 1999 г. 11 DSSS или ССК | Июнь 2003 г. | Обсуждается |
| Максимальная скорость, Мбит/с | OFDM | |||
| Метод модуляции | OFDM | DSSS или ССК | DSSS или ССК, или OFDM | DSSS или ССК, или OFDM |
| Диапазон радиочастот, ГГц | 5,0 | 2,4 | 2,4 | 2,4-5,0 |
| Число пространственных потоков | 1, 2, 3 или 4 | |||
| Ширина канала, МГц | 20-40 |
Таблица 15. Диапазоны частот спутниковых систем связи
| Наименования диапазонов | Полосы частот, ГГц | Длины волн, см |
| L | 1,452-1,500 и 1.61-1,71 | 20,0-20,7 и 17,5-18,6 |
| S | 1,93-2,70 | 11,1-15,5 |
| С | 3,40-5,25 и 5,725-7,075 | 5,71-8,8 и 4,24-5,24 |
| Ки | 10,70-12,75 и 12,75-14,80 | 2,35-2,8 и 2,02-2,35 |
| Ка | 14,80-26,50 и 27,00-50,20 | 1,13-2,02 и 0,59-1,11 |
| К | 84,00-86,00 | 0,34-0,35 |
