Пропускная способность сетей с коммутацией пакетов

Одним из отличий метода коммутации пакетов от метода коммутации каналов является неопределенность пропускной способности соединения между двумя абонентами. В методе коммутации каналов после образования составного канала пропускная способность сети при передаче данных между конечными узлами известна - это пропускная способность канала. Данные после задержки, связанной с установлением канала, начинают передаваться на максимальной для канала скорости (рис. 46, а). Время передачи сообщения в сети с коммутацией каналов Тц.к. равно сумме задержки распространения сигнала по линии связи ta.p. и задержки передачи сообщения 1з.п.. Задержка распространения сигнала зависит от скорости распространения электромагнитных волн в конкретной физической среде, которая колеблется от 0,6 до 0,9 скорости света в вакууме. Время передачи сообщения равно V/C, где V - объем сообщения в битах, а С - пропускная способность канала в битах в секунду.

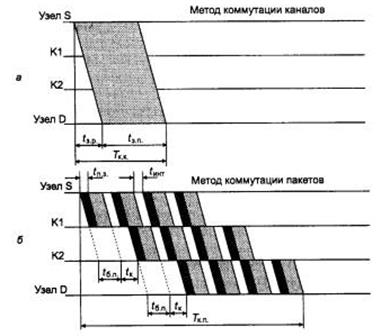

Рис. 46. Задержки передачи данных в сетях с коммутацией каналов и пакетов

В сети с коммутацией пакетов наблюдается принципиально другая картина.

Процедура установления соединения в этих сетях, если она используется, занимает примерно такое же время, как и в сетях с коммутацией каналов, поэтому будем сравнивать только время передачи данных.

На рис. 46, б показан пример передачи в сети с коммутацией пакетов. Предполагается, что в сеть передается сообщение того же объема, что и сообщение, иллюстрируемое рис. 46, а, однако оно разделено на пакеты, каждый из которых снабжен заголовком. Время передачи сообщения в сети с коммутацией пакетов обозначено на рисунке Т_к.п.. При передаче этого сообщения, разбитого на пакеты, по сети с коммутацией пакетов возникают дополнительные временные задержки. Во-первых, это задержки в источнике передачи, который, помимо передачи собственно сообщения, тратит дополнительное время на передачу заголовков t_п.з., плюс к этому добавляются задержки t_инт, вызванные интервалами между передачей каждого следующего пакета (это время уходит на формирование очередного пакета стеком протоколов).

Во-вторых, дополнительное время тратится в каждом коммутаторе. Здесь задержки складываются из времени буферизации пакета t_б.п. (коммутатор не может начать передачу пакета, не приняв его полностью в свой буфер) и времени коммутации t_к. Время буферизации равно времени приема пакета с битовой скоростью протокола. Время коммутации складывается из времени ожидания пакета в очереди и времени перемещения пакета в выходной порт. Если время перемещения пакета фиксировано и обычно невелико (от нескольких микросекунд до нескольких десятков микросекунд), то время ожидания пакета в очереди колеблется в очень широких пределах и заранее неизвестно, так как зависит от текущей загрузки сети пакетами.

Проведем грубую оценку задержки в передаче данных в сетях с коммутацией пакетов по сравнению с сетями с коммутацией каналов на простейшем примере. Пусть тестовое сообщение, которое нужно передать в обоих видах сетей, составляет 200 Кбайт. Отправитель находится от получателя на расстоянии 5000 км. Пропускная способность линий связи составляет 2 Мбит/с.

Время передачи данных по сети с коммутацией каналов складывается из времени распространения сигнала, которое для расстояния 5000 км можно оценить примерно в 25 мс, и времени передачи сообщения, которое при пропускной способности 2 Мбит/с и длине сообщения 200 Кбайт равно примерно 800 мс, то есть всего передача данных заняла 825 мс.

Оценим дополнительное время, которое потребуется для передачи этого сообщения по сети с коммутацией пакетов. Будем считать, что путь от отправителя до получателя пролегает через 10 коммутаторов. Исходное сообщение разбивается на пакеты в 1 Кбайт, всего 200 пакетов. Вначале оценим задержку, которая возникает в исходном узле. Предположим, что доля служебной информации, размещенной в заголовках пакетов, по отношению к общему объему сообщения составляет 10 %. Следовательно, дополнительная задержка, связанная с передачей заголовков пакетов, составляет 10 % от времени передачи целого сообщения, то есть 80 мс. Если принять интервал между отправкой пакетов равным 1 мс, тогда дополнительные потери за счет интервалов составят 200 мс. Итого, в исходном узле из-за пакетирования сообщения при передаче возникла дополнительная задержка в 280 мс.

Каждый из 10 коммутаторов вносит задержку коммутации, которая может иметь большой разброс, от долей до тысяч миллисекунд. В данном примере примем, что на коммутацию в среднем тратится 20 мс. Кроме того, при прохождении сообщений через коммутатор возникает задержка буферизации пакета. Эта задержка при величине пакета 1 Кбайт и пропускной способности линии 2 Мбит/с равна 4 мс. Общая задержка, вносимая 10 коммутаторами, составит примерно 240 мс. В результате дополнительная задержка, созданная сетью с коммутацией пакетов, составила 520 мс. Учитывая, что вся передача данных в сети с коммутацией каналов заняла 825 мс, эту дополнительную задержку можно считать существенной.

Хотя приведенный расчет носит очень приблизительный характер, но он делает более понятными те причины, которые приводят к тому, что процесс передачи для определенной пары абонентов в сети с коммутацией пакетов является более медленным, чем в сети с коммутацией каналов.

Неопределенная пропускная способность сети с коммутацией пакетов - это плата за ее общую эффективность при некотором ущемлении интересов отдельных абонентов. Аналогично, в мультипрограммной операционной системе время выполнения приложения предсказать заранее невозможно, так как оно зависит от количества других приложений, с которыми делит процессор данное приложение.

На эффективность работы сети существенно влияют размеры пакетов, которые передает сеть. Слишком большие размеры пакетов приближают сеть с коммутацией пакетов к сети с коммутацией каналов, поэтому эффективность сети при этом падает. Слишком маленькие пакеты заметно увеличивают долю служебной информации, так как каждый пакет несет с собой заголовок фиксированной длины, а количество пакетов, на которые разбиваются сообщения, будет резко расти при уменьшении размера пакета. Существует некоторая золотая середина, которая обеспечивает максимальную эффективность работы сети, однако ее трудно определить точно, так как она зависит от многих факторов, некоторые из них к тому же постоянно меняются в процессе работы сети. Поэтому разработчики протоколов для сетей с коммутацией пакетов выбирают пределы, в которых может находиться длина пакета, а точнее его поле данных, так как заголовок, как правило, имеет фиксированную длину. Обычно нижний предел поля данных выбирается равным нулю, что разрешает передавать служебные пакеты без пользовательских данных, а верхний предел не превышает 4-х килобайт. Приложения при передаче данных пытаются занять максимальный размер поля данных, чтобы быстрее выполнить обмен данными, а небольшие пакеты обычно используются для квитанций о доставке пакета.

При выборе размера пакета необходимо учитывать также и интенсивность битовых ошибок канала. На ненадежных каналах необходимо уменьшать размеры пакетов, так как это уменьшает объем повторно передаваемых данных при искажениях пакетов.
