Вопрос №56. Машины для пересадки деревьев и кустарников.

Машина для пересадки деревьев (ГУП г. Москвы, СКБ «КРОНА») пол­ностью механизирует работы, которые до сих пор выполнялись вруч­ную. Технология пересадки деревьев показана на рис. 56. Рабочее обо­рудование машины монтируется на колесный трактор или фронтальный погрузчик вместо ковша (рис. 57). Машина выкапывает и пересаживает отдельные саженцы возрастом 8-10 лет.

Рис. 56. Схемы работы машины для пересадки деревьев: а - установка рабочего оборудования на саженец; 6 - выкапывание и транспортировка саженца

Оборудование состоит из четырех рабочих органов в виде штыковых лопат определенной формы и размеров. Схема рабочего органа — лопа­ты приведена на рис. 58. В плане лопаты на оборудовании располага­ются кольцеобразно. Лопаты устанавливаются на землю под углом 55—60° к горизонту. Они заглубляются в грунт под действием гидроцилиндров.

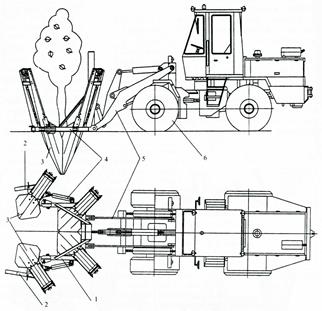

Рис. 57. Рабочее оборудование машины для пересадки деревьев:

1 — опорная рама; 2 — подвижный участок опорной рамы; 3 - лопата; 4 - гидроцилиндр; 5 - механизм подъема рабочего органа; 6 - тягач

В передней части оборудования, по ходу машины, рабочие органы раздвигаются. Оборудование надвигается на дерево. Лопаты устанавли­ваются вокруг дерева кольцеобразно. Ножи заглубляются в грунт. На глубине 1 м ножи соединяются, отделяя от фунта корневой ком в виде конуса, перевернутого вершиной вниз. Высота конуса 1 м, диаметр ос­нования конуса 1,2 м. Корневой ком вместе с деревом поднимается вверх на высоту 0,5-0,8 м и переносится на новое место, где предварительно для саженца образована яма для посадки. Ком с деревом опускается в яму. Базовой машиной оборудования является фронтальный погрузчик ПК-27-03-000 грузоподъемностью 2,7 т. Масса саженца с корневым ко­мом составляет 0,65 т. Машина эффективно работает в мягких грунтах. В подмороженных фунтах машина существенно теряет производитель­ность. Технические параметры машины приведены в табл. 1.

Таблица 1

Рис. 58. Рабочий орган—лопата машины для пересадки деревьев:

1 - опорная рама; 2 - лопата; 3 - направляющая; 4 - гидроцилиндр заглубления лопаты
