Проверка бесконтактной системы зажигания

Цель работы:изучить устройство бесконтактной системы зажигания и принцип работы, оценить техническое состояние исследуемой системы зажигания.

Оборудования:тахометр, вакуумметр, высоковольтные провода, мультиметр, осциллограф.

Содержания работы:по плакатам с помощью учебника, стендов изучить устройство и работу бесконтактной системы зажигания.

После поворота ключа в замке зажигания через контакты замка, подается напряжение на обмотку реле зажигания, контакты 85-86. Реле срабатывает и подаёт через свои контакты 30-87 напряжение +12 В на клемму катушки зажигания и на 4-й контакт коммутатора. С контактов коммутатора снимается напряжение для питания датчика Холла. При дальнейшем повороте ключа в положение "старт" валик трамблёра и экран , который жёстко закреплен на валике, начинает вращаться по часовой стрелке (экран имеет четыре окошка по количеству цилиндров двигателя). В тот момент, когда прорезь экрана находится напротив датчика Холла, на его центральном, зелёном проводе возникают управляющие импульсы тока. Они подаются на 6-ой контакт коммутатора, в котором они преобразуются в импульсы тока для первичной обмотки катушки зажигания, контакт К. Коммутатор работает как ключ, включая и отключая цепь первичной обмотки катушки зажигания своим выходным транзистором. В момент выключения происходит прерывание тока в цепи первичной обмотки катушки. В этот же момент во вторичной обмотке катушки зажигания индуцируется ток высокого напряжения, не менее 20 кВ, который по высоковольтному проводу подаётся на центральный контакт крышки распределителя зажигания. Далее ток проходит по угольку на центральный контакт ротора. С центрального контакта проходит через помехоподавляющий резистор к наружному контакту ротора. От наружного контакта ротора к боковым электродам . От боковых электродов на высоковольтные провода и далее к свечам зажигания. Между электродами свечей образуется электрический пробой. Возникает искра, которая поджигает топливовоздушную смесь.

Бесконтактная система зажигания является конструктивным продолжение контактно-транзисторной системы зажигания. В данной системе зажигания контактный прерыватель заменен бесконтактным датчиком. Бесконтактная система зажигания стандартно устанавливается на ряде моделей отечественных автомобилей, а также может устанавливаться самостоятельно вместо контактной системы зажигания.

Применение бесконтактной системы зажигания позволяет повысить мощность двигателя, снизить расход топлива и выбросы вредных веществ за счет более высокого напряжения разряда (30000В) и соответственно более качественного сгорания топливно-воздушной смеси.

Бесконтактная система зажигания имеет следующее устройство: источник питания; выключатель зажигания; датчик импульсов; транзисторный коммутатор; катушка зажигания; распределитель; центробежный регулятор опережения зажигания; вакуумный регулятор опережения зажигания; провода высокого напряжения; свечи зажигания.

В целом устройство бесконтактной системы зажигания аналогично контактной системе зажигания, за исключением следующих устройств: датчика импульсов и транзисторного коммутатора. Датчик импульсов предназначен для создания электрических импульсов низкого напряжения. Различают датчики импульсов следующих типов:

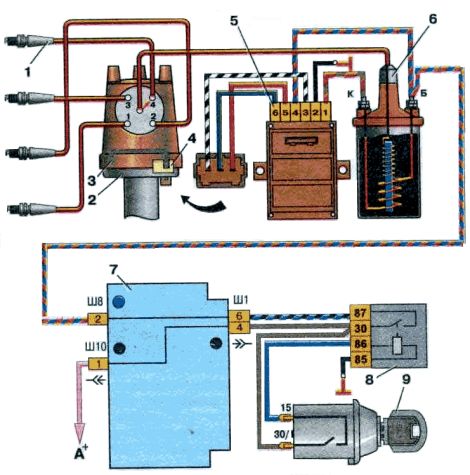

свечи зажигания; датчик-распределитель; распределитель; датчик импульсов; коммутатор; катушка зажигания; монтажный блок; реле зажигания; выключатель зажигания; А - к клемме генератора;

датчик Холла; индуктивный датчик; оптический датчик.

Наибольшее применение в бесконтактной системе зажигания нашел датчик импульсов использующий эффект Холла (возникновение поперечного напряжения в пластине проводника с током под действием магнитного поля). Датчик Холла состоит из постоянного магнита, полупроводниковой пластины с микросхемой и стального экрана с прорезями (обтюратора). Прорезь в стальном экране пропускает магнитное поле и в полупроводниковой пластине возникает напряжение. Стальной экран не пропускает магнитное поле, и напряжение на полупроводниковой пластине не возникает. Чередование прорезей в стальном экране создает импульсы низкого напряжения. Датчик импульсов конструктивно объединен с распределителем и образуют одно устройство – датчик-распределитель. Датчик-распределитель внешне подобен прерывателю-распределителю и имеет аналогичный привод от коленчатого вала двигателя.

Транзисторный коммутатор служит для прерывания тока в цепи первичной обмотки катушки зажигания в соответствии с сигналами датчика импульсов. Прерывание тока осуществляется за счет отпирания и запирания выходного транзистора.

Принцип работы бесконтактной системы зажигания

При вращении коленчатого вала двигателя датчик-распределитель формирует импульсы напряжения и передает их на транзисторный коммутатор. Коммутатор создает импульсы тока в цепи первичной обмотки катушки зажигания. В момент прерывания тока индуцируется ток высокого напряжения во вторичной обмотке катушки зажигания. Ток высокого напряжения подается на центральный контакт распределителя. В соответствии с порядком работы цилиндров двигателя ток высокого напряжения подается по проводам высокого напряжения на свечи зажигания. Свечи зажигания осуществляют воспламенение топливно-воздушной смеси. При увеличении оборотов коленчатого вала регулирование угла опережения зажигания осуществляется центробежным регулятором опережения зажигания. При изменении нагрузки на двигатель регулирование угла опережения зажигания производит вакуумный регулятор опережения зажигания.

Контрольные вопросы:

1. В какой момент образуется искра в бесконтактной системе зажигания.

2. Для чего нужен прерыватель.

3. Какое напряжение бывает в первой цепи.

4. Что такое угол опережения зажигания ( УОЗ).

5. Для чего конденсатор в первой цепи.
