Проверка катушки зажигания, датчиков распределения и свечей зажигания

Цель работы:изучить устройство катушек зажигания и принцип их работы, оценить техническое состояние исследуемых катушек зажигания.

Оборудование:мультиметр, набор ключей, щуп омметр, съемник.

Содержание работы:по плакатам с помощью учебника, стендов изучить устройство и работу катушки зажигания.

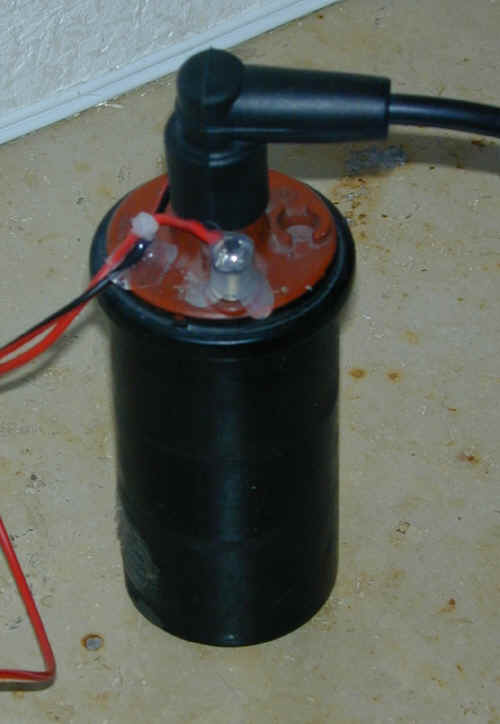

Основные элементы катушки зажигания – это первичная обмотка, вторичная обмотка и электрические разъемы. Тонкая вторичная обмотка располагается вокруг металлического стержня и представляет собой изолированную медную проволоку толщиной 0,05 – 0,1 мм, поверх которой наматывается первичная обмотка с медным покрытием толщиной 0,6 – 0,9 мм. Существует два основных типа катушек: двухискровая и одноискровая катушка зажигания.

Электрическая искра в контактной системе зажигания образуется между электродами свечи зажигания в конце такта сжатия. Поскольку промежуток сжатой рабочей смеси между электродами свечи имеет высокое электрическое сопротивление, между ними должно создаваться большое напряжение — до 24 000 В: только в этом случае будет вызван искровой разряд. Кстати, искровые разряды должны появляться при определенном положении поршней в цилиндрах и чередоваться в соответствии с установленным порядком работы цилиндров. Иначе говоря, искра не должна проскакивать во время такта впуска, сжатия или выпуска.

Контактная система батарейного зажигания состоит из следующих элементов:

источников электрического тока (аккумулятора и генератора); катушки зажигания; замка зажигания (в него водитель вставляет ключ, чтобы завести автомобиль) прерывателя тока низкого напряжения; распределителя тока высокого напряжении конденсатора; свечей зажигания (из расчета на один цилиндр — одна свеча); электрических проводов низкого и высокого напряжения.

Источники электрического тока обеспечивают его подачу в систему зажигания. При запуске двигателя источником является аккумулятор. Работающий двигатель постоянно получает подзарядку от генератора. Основное предназначение катушки зажигания (она располагается в моторном отсеке) — преобразование тока низкого напряжения в ток высокого напряжения. Когда по первичной обмотке низкого напряжения проходит электрический ток, вокруг нее создается мощное магнитное поле. После прекращения подачи тока (эту задачу выполняет прерыватель) магнитное поле исчезает и пересекает большое количество витков вторичной обмотки высокого напряжения, в результате чего в ней возникает ток высокого напряжения. Значительный рост напряжения (от 12 до требуемых 24 000 В) достигается за счет разницы числа витков в обмотках катушки.
