Монтаж силовых кабелей

Силовые кабели служат для передачи распределения электрической энергии в осветительных и силовых электроустановках. Линии электропередачи 6…10 кВ и выше выполняют специальным силовым кабелем. Конструкции силовых кабелей зависят от класса напряжения. Наиболее распространены трех- и четырехжильные силовые кабели с бумажной изоляцией. Для напряжения 10 кВ их выполняют с поясной изоляцией в общей свинцовой оболочке для всех жил, а для напряжений 20 и 35 кВ — отдельно освинцованными жилами. Жилы кабеля состоят из большого числа обычно медных проводников малого сечения. Кабели напряжением до 6 кВ и сечением до 16 мм² изготовляют с круглыми жилами, напряжением выше 6 кВ и сечением более 16 мм²—с секторными жилами.

Рис. 7.1 Трехжильный кабель с поясной изоляцией из пропитанной бумаги: а - наружный вид кабеля с секторными жилами; б - разрез кабеля с круглыми жилами; е - разрез кабеля с секторны­ми жилами; 1 - пропитанная кабельная пряжа; 2 - ленточная броня; 3 - защитный покров из кабельной пряжи; 4 - бумага, пропитанная компаундом; 5 - защитная обо­лочка; б - поясная изоляция; 7 - заполнитель; 8 - изоляция жил; 9 – жилы

Каждая жила изолирована от другой специальной кабельной бумагой 2, пропитанной специальной массой, в состав которой входят масло и канифоль. Все жилы от земли изолированы поясной изоляцией 4 также из пропитанной бумаги. Для обеспечения герметичности кабеля на поясную изоляцию накладывают свинцовую оболочку без швов. От механических повреждений кабель защищен броней 8 из стальной ленты, а от химиических воздействий — асфальтированным джутом. Выпускают кабели, у которых свинцовое покрытие заменено алюминиевым либо пластмассовым (сопрен, винилит).

При прокладке кабелей необходимо соблюдать разность уровней на концах линии (не более 25 м), а также минимальные расстояния (в метрах) от линий до сооружений.

Например:

До трубопроводов (кроме нефте-, газо-, теплопроводов при параллельной прокладке)...................................................................................................................... 0,5

До нефте-, газопроводов при параллельной прокладке............................ 1,0

При защите асбоцементными трубами........................................................... 0,25

До теплопроводов при параллельной прокладке........................................ 2,0

До теплопроводов при их пересечении кабельными линиями (теплопровод должен иметь изоляцию на длине 2 м в обе стороны от пересечения)............ 0,5

При пересечении кабельными линиями трамвайных и неэлектрифицированных железных дорог кабель должен прокладываться в изолирующих блоках) до полотна дорог................................................................ 9,0

До электрифицированных железных дорог................................................ 10,0

До трубопроводов при пересечении их кабельными линиями................ 0,5

Радиус изгиба кабеля на поворотах трассы должен составлять не менее 15...25 его диаметров.

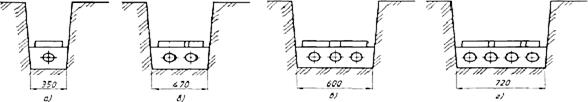

Прокладка кабелей в траншеях.Кабели в траншеях укладывают на глубине не менее: 0,7 м для линий напряжением до 20 кВ; 1м — 35 кВ; 1,5 м — выше 35 кВ. Кабели прокладывают «змейкой» с запасом по длине до 1% при положительны! температурах и до 4% при отрицательных. Они должны иметь снизу подсыпку, а сверху засыпку слоем мелкой земли толщиной не менее 100 мм, не содержащей камней, строительного мусора и шлака. Для защиты контрольного и силового кабелей от механических повреждений над слоем засыпки укладывают железобетонные плиты или глиняный обыкновенный кирпич. Затем траншея засыпается землей.

Прокладка кабелей в траншеях имеет ряд преимуществ: меньшие капитальные затраты, хорошие условия охлаждения, позволяющие более рационально использовать сечение кабелей. Однако при такой прокладке затруднен осмотр, а при выполнении ремонтов или замене кабеля требуется выполнение значительного объема .

В местах кабельных соединений траншеи расширяют, образуя колодцы для соединительных муфт. На кабельной линии длиной 1 км допускается установка не более шести муфт (Чугунныее муфты, Свинцовые, Эпоксидные и.т.д). Соединения в кабельной муфте должны быть герметичными, влагостойкими, обладать механической и электрической прочностью, а также противокоррозионной устойчивостью.

Прокладка кабелей в каналах(Рис 7.2). Такой способ прокладки применяют как вне зданий, так и внутри производственных помещений и сооружают из унифицированных каналов лоткового (ЛК) или сборного типа (СК). Вне зданий кабельные каналы засыпают поверх съемных плит слоем земли не менее 300 мм. Внутри зданий кабельные каналы закрывают несгораемыми плитами или рифленым железом. Для прокладки кабелей в каналах применяют кабельные стойки с полками и профили с закладными подвесками. Допускается также укладка кабеля по дну канала.
