Фазировка трансформаторов

Фазировка трансформаторов производится перед их включением на параллельную работу между собой или с сетью. При отсутствии тождественности фаз напряжений включаемых трансформаторов возможно появление значительных уравнительных токов между ними, которые приводят к ограничению мощности или значительной перегрузке трансформаторов, а при несовпадении чередования фаз - к короткому замыканию. Фазировка заключается в измерении напряжения между разноименными фазами включаемого трансформатора и сети (или другого, работающего трансформатора) и определении отсутствия напряжения между одноименными фазами. При проведении фазировки должна быть обеспечена электрическая связь между фазируемыми цепями для образования электрически замкнутого контура, необходимого для измерений. В качестве такой связи могут выступать заземленные нейтрали фазируемых трансформаторов, общий нулевой провод или соединение любой пары предполагаемых одноименных фаз с помощью разъединителя или временной перемычки. Фазировка производится с помощью вольтметра до 380 В или вольтметра и трансформатора напряжения. При напряжении 2-10 кВ фазировка может производиться с помощью специальных указателей напряжения.

Измерения должны проводиться между всеми одноименными, а также между каждой из них и двумя остальными разноименными фазами (см. рис. 2.20). Если при измерении оказывается, что между одноименными фазами а1- a2, b1 – b2, с1 – с2, напряжение отсутствует, а между одной одноименной и противоположными разноименными a1 – b2, а1 – с2, b1 – а2, b1 – с2, с1 - а2, с1 – b2 напряжение примерно одинаковое (отличаются не более чем на 10%), то такой трансформатор может быть включен в сеть или на параллельную работу. Приведенные условия являются необходимыми и достаточными. Если при производстве замеров напряжения между фазами отличаются от выше отмеченных, то в каждом отдельном случае необходимо построить векторные диаграммы фазируемых напряжений и определить условия, при которых возможна параллельная работа трансформаторов. На рис. 2.21 представлены векторные диаграммы для нормального случая фазировки трансформаторов, а на рис. 2.22 - векторные диаграммы для некоторых ненормальных случаев фазировки. На рис. 2.22,а трансформаторы соединены по схеме Y/Y, нейтрали заземлены; при измерении нулевых показаний нет; измеренное напряжение между одноименными фазами равно 2•Eф, а между разноименными - Еф. Включение возможно, но для этого требуется поменять начала и концы всех обмоток фазируемого трансформатора. На рис. 2.22,б, в, г трансформаторы соединены по схеме Y/Δ; нейтрали незаземлены; нулевых измерений нет; при измерении одно напряжение равно Еф, а второе - 2•Еф. В этом случае перемычкой соединяются такие разноименные фазы, между которыми показания были равны Eф и после этого вновь повторяется фазировка. В данном случае оказались перепутаны между собой фазы а2 и с2 (рис. 2.22,6) или а2 и b2 рис. 2.22,в). Рис. 2.22, г относится к случаю восстановления перепутанных фаз. На рис. 2.22,д, е, ж показаний с нулевыми значениями нет или имеется только одно, а другие измерения дают значения 3 Е, или 2 Е, при различных соединениях а2 с с1, рис. 2.22,д), а2 с b1 рис. 2.22,е) и а2 и а1 рис. 2.22,ж). Из этих рисунков видно, что имеет место случай сдвига одноименных фаз на б0 т. е. несоответствие групп. В этом случае необходимо поменять местами фазы как со стороны питания фазируемого трансформатора так и с низкой стороны, например А с В и а с Ь, что должно дать обратный сдвиг на 60 и обеспечить соответствие групп. Фазировку после этого необходимо повторить.

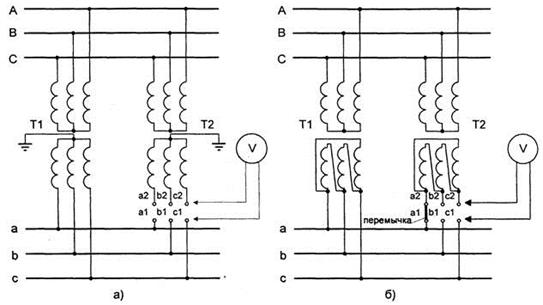

Рис. 2.20. Фазировка силовых трансформаторов а) - фазировка на низком напряжении. Образование замкнутого контура через заземление; б) – фазировка на низком напряжении. Образование замкнутого контура перемычкой; c) - фазировка на напряжение более 380 В. Образование замкнутого контура через заземление. Q - шиносоединительный выключатель, отключен.
