Архитектура Sun SPARC Enterprise M9000
Этот мощный высокопроизводительный сервер обеспечивает максимальные вычислительные возможности платформы SPARC/ОС Solaris для виртуализации и консолидации в центре обработки данных. Это система класса мейнфрейм для платформы SPARC/Solaris. Она построена по архитектуре открытых систем [5].
Сервер Sun SPARC Enterprise M9000 может оснащаться 64-мя процессорами SPARC64 с тактовой частотой 2.28, 2.4 или 2.52 ГГц. Для монтажа такого количества процессоров используется расширительный корпус. Осуществляется поддержка 24 динамических доменов. Предусмотрены два служебных процессора на каждую домен/систему. Внешние системы хранения данных типа StorageTek (2540—9990). Удаленное обслуживание по технологии Sun Connect. Технические характеристики сервера приведены в таблице 2.1.
Работой сервера Sun SPARC Enterprise M9000 управляет служебный процессор Extended System Control Facility (XSCF), который непрерывно контролирует конфигурацию и общее состояние сервера, конфигурацию и состояние доменов, а также осуществляет мониторинг ошибок и направляет уведомления. Он может изолировать проблемы на уровне микросхем. Это позволяет запланировать ее обслуживание в соответствии с графиком и избежать дорогостоящих простоев.
Проанализируем более детально структуру мейнфрейма M9000. Базовыми строительными элементами этой системы являются четырехядерные процессоры на системных платах. Структурная схема системной платы мейнфрейма представлена на рис. 2.4. На схеме показаны четыре процессора (CPU) соединенные с Security Controller (SC) – контроллером безопасности, который подключен к контроллеру памяти Memory Access Controller (MAC). SC имеет дублированный канал связи с системой контроля вычислений. MAC, в свою очередь, подключен непосредственно к памяти. Это отличает мейнфреймы SUN и IBM.
| Системная плата №2 |

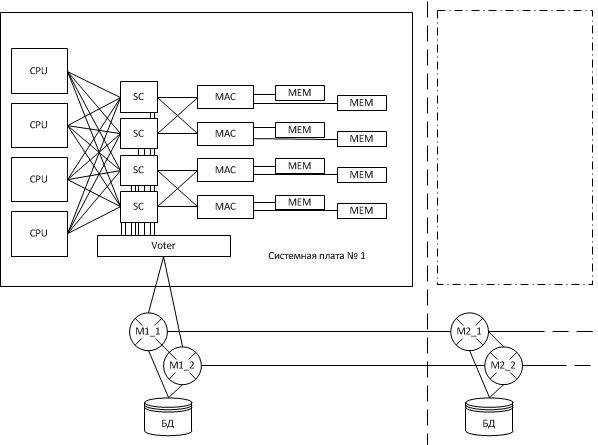

Рис.2.4. Структурная схема системной платы M9000
На основе проведенного анализа архитектуры серверов построена таблица сравнения структурных элементов FT-серверов, таблица 2.1.
Таблица 2.1. Сравнение структурных элементов FT-серверов
| Вид параметра | NS50000c | Z10 | M9000 |
| Структурный блок системы | Ячейка HP | Процессорная книга | Процессорный модуль |
| Модель процессора | Intel Itanium 2 | Z10 | SPARC VII+ |
| Частота процессора | 2,2 ГГц | 4,4 ГГц | 1,6 ГГц |
| Тип процессорной архитектуры | EPIC | CISC | RISC |
| Оперативная память | 1 Тб | 1,5 Тб | 2Тб |
| Хранилище данных | 896 Тб | 1000Тб | 790 Тб |
| Взаимодействие модулей (скорость до 1000Гб/с) | Server NET | Внутренняя шина для PU | Межкомпонент-ное с матричным переключателем |
| Аппаратное резервирование | FRM/TRM | Полное FRM | Полное FRM |
| Тип резерва | Горячий | Горячий | Горячий |
| Встроенная изоляция программных и аппаратных отказов | Программная блокировка частей схем и программных модулей | Программная блокировка частей схем и программных модулей | Программная блокировка и реконфигурация частей схем и программных модулей |
| Архитектура внутреннего соединения | Все ко всем двойной резерв | Все ко всем двойной резерв | Все ко всем |
Анализ технической документации и спецификаций для серверов: IBM z10, Sun M9000; HP NS50000c позволяет составить таблицу 2.2, в которой приведена сравнительная характеристика технических решений для повышения надежности.
Таблица 2.2.Сравнительный анализ технологических решений
для повышения надежности серверов: IBM, Sun, HP.
| Технологическое решение | z10 | M9000 | NS 50000с |
| Механизм группирования подпространств CISС | + | ||
| Защита памяти подсистемы | + | + | + |
| Наличие резервирования и горячая замена процессоров без прерывания работы системы | + | + | + |
| Параллельное обслуживание ESCON, FICON, OSA-E | + | ||
| Одновременное использование консоли управления оборудованием (HMC) и сервисных элементов | + | + | + |
| Параллельное обновление внутреннего кода | + | + | + |
| Параллельное управление электропитанием и тепловым режимом | + | + | + |
| Дублированные сервисные элементы | + | + | + |
| Динамическое изменение конфигурации сопроцессора | + | ||
| Динамическое управление канальными путями | + | + | |
| Динамическое переконфигурирование каналов ввода-вывода | + | + | + |
| Динамическое резервирование памяти | + | + | + |
| Динамическое переключение задающего генератора | + | + | |
| Динамическое добавление подсистем логических каналов | + | ||
| Динамическое добавление групп подканалов | + | + | |
| Драйверы ввода/вывода повышенной надежности | + | + | + |
| Динамическое добавление разделов | + | + | + |
| Автоматическое восстановление конфигурации после перезагрузки | + | + | + |
| Динамическое переконфигурирование | + | + | + |
| Имитация микропрограммного обеспечения | + | + | + |
| Подключаемые оптические разъемы FICON Express4 | + | ||
| Фиксированная область памяти HSA | + | ||
| Гибридная система охлаждения | + | + | + |
| Поддержка внутренней батареи | + | ||
| Резервирование блоков питания по схеме N+1 | + | + | + |
| Перезагрузка части памяти | + | + | |
| Планирование памяти | + | + | + |
| Гарантированная целостность передачи данных SMP | + | + | + |
| Синхронизация диагностики QDIO | + | ||
| Резервирование каналов ввода-вывода | + | + | + |
| Резервирование для защиты систем хранения | + | + | + |
| Прозрачное резервирование центрального процессора | + | + | + |
| Общая защита памяти и регистров процессора | + | + | + |
| Возможность отключения отдельных процессоров | + | + | + |
| Повторная попытка запуска команд | + | ||
| Предупредительное самовосстановление | + | + |
