Архитектура Hewlett—Packard NonStop (NS)

Высоконадежные сервера от HP представлены группой HP Integrity NonStop. В ее состав входит Blade Server NS50000c [1]. Все сервера этой серии являются частью проекта HP Zero Latency Enterprise (ZLE) по созданию систем высокой надежности. Сервера этого проекта имеют операционную систему NonStop (NS). Они построены по блочному принципу.

Blade Server NS50000c построен с применением четырехкратного резервирования. Четыре процессора Dual-core Intel® Itanium® processor 9100 series синхронизированы в работе, и система может определить правильный результат вычислений даже при сбое двух.

Рассмотрим более детально принципы построения NS серверов HP. Архитектурные принципы построения этих систем в целом сходны для всего семейства и отличаются набором резерва и набором сервисов программного обеспечения, в зависимости от стоимости продукта. На рис. 2.2. представлена общая схема построения NS50000c серверов HP. Пунктиром выделены границы базовых единиц серверов семейства NS – процессорных ячеек второго поколения zx2.

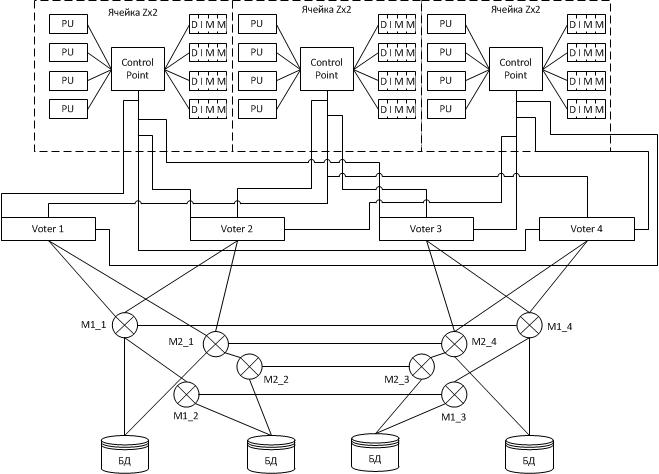

Рис.2.2. Схема построения NS50000c.

Ячейка состоит из контроллера, модулей памяти каждого процессора, четырех процессоров, выходов на систему управления, платы расширения и выходов к другим ячейкам. Ниже представлены четыре блока подсистем проверки результатов, подключенные по схеме все ко всем. Задача этих блоков в случае сбоя даже нескольких процессоров определить верный результат операции. Далее представлена сеть хранения данных (СХД). Она имеет в своем составе две независимых сети. СХД подключается к распределенному резервированному хранилищу данных.
