СА-технология
Второй этап эволюции связывают с появлением и развитием многоканальных дублированных структур, в рамках СА-технологии ("Continuous Availability" - постоянная готовность). В этих структурах каждая из подсистем построена по дублированной схеме и отключается при отказе любого из блоков А, Б (рис. 1.5).
Рис. 1.5 – Многоканальная дублированная структура (CA–технология)
Примером реализации такой технологии является архитектуры семейства Stratus.Типовые архитектуры FTServer, Continuum и их технические характеристики приведены на рис. 1.7, 1.8 и в таблицах 1.6, 1.7.

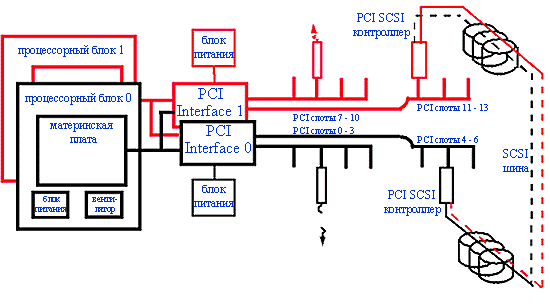

Рис. 1.6 – Архитектура FTServer
Рис. 1.7 – Архитектура Continuum
Таблица 1.6 – Технические характеристики Continuum
| Модель | Тип процессора | Кэш | Число логических (физических) процессоров | ОЗУ (макс.) Гб | Диски (макс.) |
| 616S | PA 8500 360 МГц | 1.5Мб | 1 (4) | 0.5 | 170Гб |
| PA 8500 360 МГц | 1.5Мб | 1 (4) | 1.11Тб | ||
| PA 8500 360 МГц | 1.5Мб | 1 (4) | 1.11Тб | ||
| PA 8500 360 МГц | 1.5Мб | 2 (8) | 1.11Тб | ||
| 651-2 | PA 8600 480 МГц | 1.5Мб | 1 (4) | 1.11Тб | |
| 652-2 | PA 8600 480 МГц | 1.5Мб | 2 (8) | 1.11Тб | |
| PA 8500 360 МГц | 1.5Мб | 1 (4) | 3.23Тб | ||
| PA 8500 360 МГц | 1.5Мб | 1 (8) | 3.23Тб | ||
| 1251-2 | PA 8600 480 МГц | 1.5Мб | 1 (4) | 3.23Тб | |
| 1252-2 | PA 8600 480 МГц | 1.5Мб | 2 (8) | 3.23Тб |
Анализ технических характеристик Continuum 600/1200,приведенных в таблице 1.6 , показывает, что в них реализуется двухканальные дублированные процессоры, а в архитектурах класса Continuum 619и выше - двухканальные дублированные ОЗУ.
Таблица 1.7 – Технические характеристики FTServer
| Спецификации | FTServer 3200 | FTServer 5240 | FTServer 6500 (*) |
| Число логических процессоров | 1 - 2 | 1 - 2 | 1 - 4 |
| Процессор | Intel®Pentium® IIITM, 850 MHz | Intel®Pentium® III XeonTM, 750 MHz | Intel®Pentium® 4TM, >1.4 GHz |
| Кэш | 256 Кб | 1 Мб или 2 Мб | 1 Мб или 2 Мб |
| Системная шина | 100 МГц | 100 МГц | 400 МГц |
| Возможность наращиваения | Нет | До ftServer 6500 | Нет |
| Память (мин/макс) | 256 Мб / 2 Гб | 256 Мб / 2 Гб | 512 Мб / 4 Гб |
| PCI слотов, всего | 8 или 16 | 8 или 16 | |
| 32 бит / 33 МГц | |||
| 64 бит / 33 МГц | - | ||
| Поддерживаемые диски (10K об./мин.) | 18/36 Гб | 18/36 Гб | 18/36 Гб |
| Максимальное расширение | - | 16 дисков (2 полки) | 48 дисков (6 полок) |
| Базовая конфигурация | 6 дисков | 8 (1 полка) | 8 (1 полка) |
| Dual Modular Redundancy (DMR) | 99.999% | 99.999% | 99.999% |
| Triple Modular Redundancy (TMR) | Нет | 99.999+% | 99.999+% |
| Потребляемая мощность (Мин./Макс.) | 750 Вт | 3086/4333 Вт | 3086/4333 Вт |
| Напряжение (переменный ток) | Универсальные блоки питания | Универсальные блоки питания | Универсальные блоки питания |
| Диапазон напряжений | 120/240 В переменного тока +/- 10% | 90/240 В переменного тока | 90/240 В переменного тока |
| Комплектация модулей | Rack Pedestal Rack Outside 8U | DMR: 19U + 3U (с дополнительными дисками) TMR: 23U + 3U (с дополнительными дисками) | DMR: 19U + 3U (с дополнительными дисками) TMR: 23U + 3U (с дополнительными дисками) |
В системах типа FTServer используется полностью зеркальные компоненты, которые подавляют практически каждый сбой и сохраняют целостность данных.
Сервер автоматически управляет дублированными компонентами, выполняя все операции в параллельном режиме. Поскольку дублированные компоненты выполняют одинаковые инструкции одновременно, обработка данных не прерывается ни на секунду, производительность сохраняется на прежнем уровне, целостность данных не нарушается, даже если один из компонентов откажет. Однако, время на восстановление не закладывается. Избыточная архитектура аппаратных средств включает в себя как двойную модульную избыточность (DMR), так и тройную модульную избыточность (TMR) для защиты пользователей и компонентов от сбоев в аппаратной части. Это позволяет при определенных условиях выбрать конфигурацию DMR, обеспечивающую готовность 0,99999 (что означает менее 5 минут простоя в год), или конфигурацию TMR, позволяющую в принципе обеспечить еще больший уровень надежности. Однако, это требует поддержки таких решений специальными программно-аппаратными средствами, которые в этой технологии не представлены.
Результаты анализа технологий Stratus приведены в
таблице 1.8.
Таблица 1.8 – Обобщенные данные о системах Stratus
| Архитектура | Тип | Общая характеристика средств | |
| Аппаратные | Программные | ||
| Continuum | PA RISC процессоры; (4,8) Логические процессоры: 1 – 2 Апгрейд на ходу (FTX) | ОС: HP-UX, FTX | |
| PA RISC процессоры; (4,8) Логические процессоры: 1 – 4 Апгрейд до 1200 | ОС: VOS, HP-UX, FTX | ||
| PA RISC процессоры; (4,8) Логические процессоры: 1 – 4 | ОС: VOS, HP-UX, FTX | ||
| FTServer | Процессоры Intel; Зеркальные компоненты; DMR; Логические процессоры: 1 – 2 | Используется операционная система Microsoft Windows 2000 | |
| Процессоры Intel; Зеркальные компоненты; DMR, TMR; Логические процессоры: 1 – 2 | |||
| Процессоры Intel; Зеркальные компоненты; DMR, TMR; Логические процессоры: 1 – 4 |
