Графики нагрузки. Характеризуют режим потребления электроэнергии.

Характеризуют режим потребления электроэнергии.

Виды графиков:

1. По времени:

а) суточные

б) недельные

в) месячные

г) годовые

2. По назначению:

а) календарные

б) по продолжительности

в) интегральные кривые нагрузки

г) типовые

д) совмещенные



Суточный график нагрузки характеризует процесс нагрузки по времени в течении суток. Может быть представлен в виде таблицы или графически.

В виде таблицы:

Часы суток Нагрузка Рср.час (МВт)
Pi



∑Pi = Эсут

Эсут – суточное энергопотребление

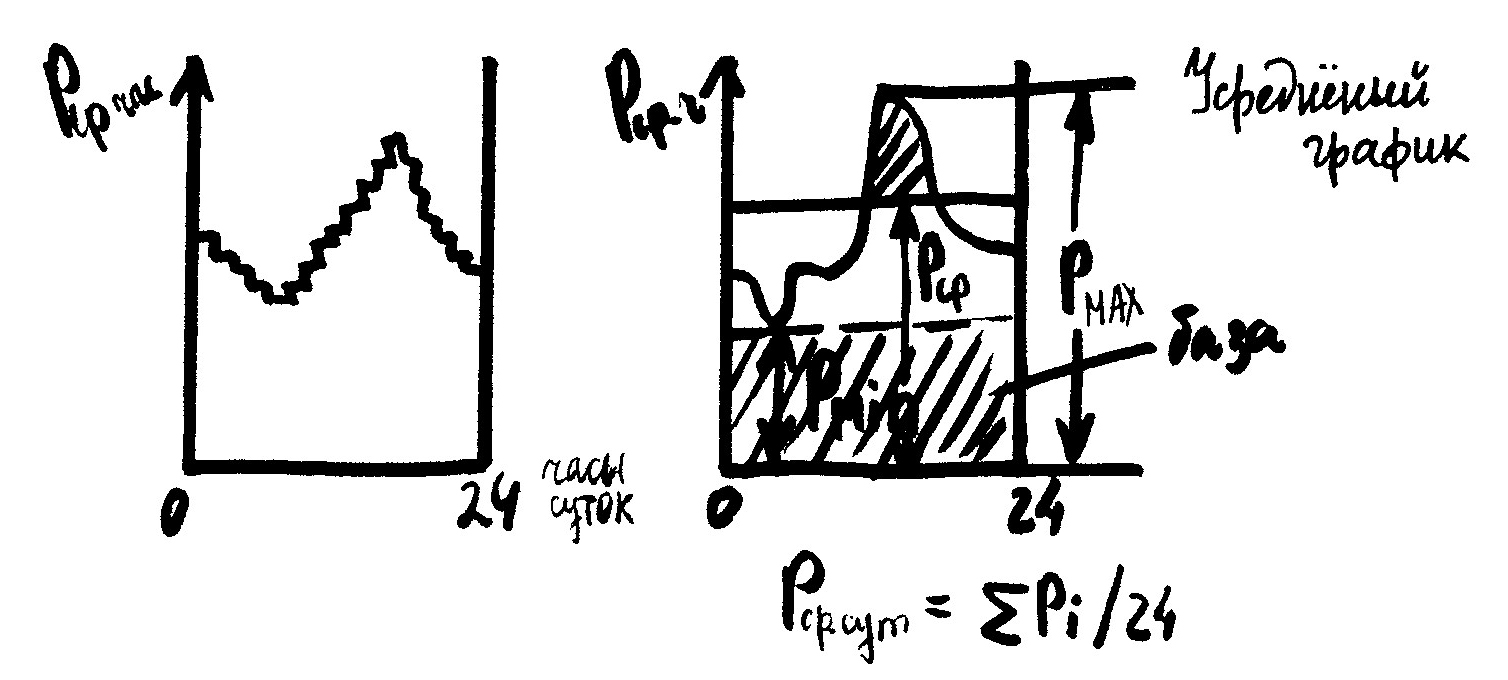

Графическое отображение суточной нагрузки (имеет ступенчатый вид и отражает энергопотребление по часам суток)

Базовая часть – всё, что ниже Pmin

Пиковая часть – выше Pср.сут

Полупик/полубаза – между Pmin и Рср.сут.

(В пиковой части работает ГЭС)

Показатели суточного графика нагрузки:

1. Показатель плотности суточного графика нагрузки - определяется путем деления среднесуточной нагрузки на максимальную нагрузку.

2. Показатель неравномерности - отношение минимальной нагрузки к максимальной (показывает развыв между мах и min)

3. Показатель нерегулярности колебания - отпределяется отношением двух максимумов.

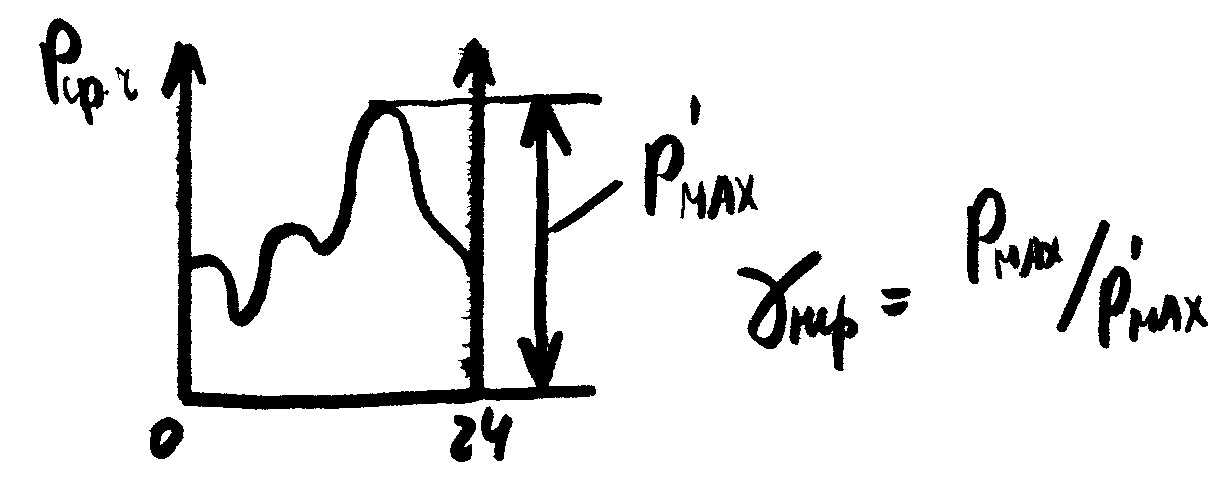

P’max – максимум нагрузки с учетом нерегулярных колебаний



Графики получены расчетным путем и наз. расчетными.

Причина колебаний: естественное освещение, включение/отключение электроприборов.

Действительный график имеет отклонения.

Колебания гасятся с помощью нагрузочного резерва.

4. Число часов использования максимальной нагрузки - условный показатель, характеризующий количество часов работы энергообъединения в случае работы все время при максимальной нагрузке и выработки Эсут.



Недельный график нагрузки.

Все показатели аналогичны суточным показателям.



Месячный график нагрузки.

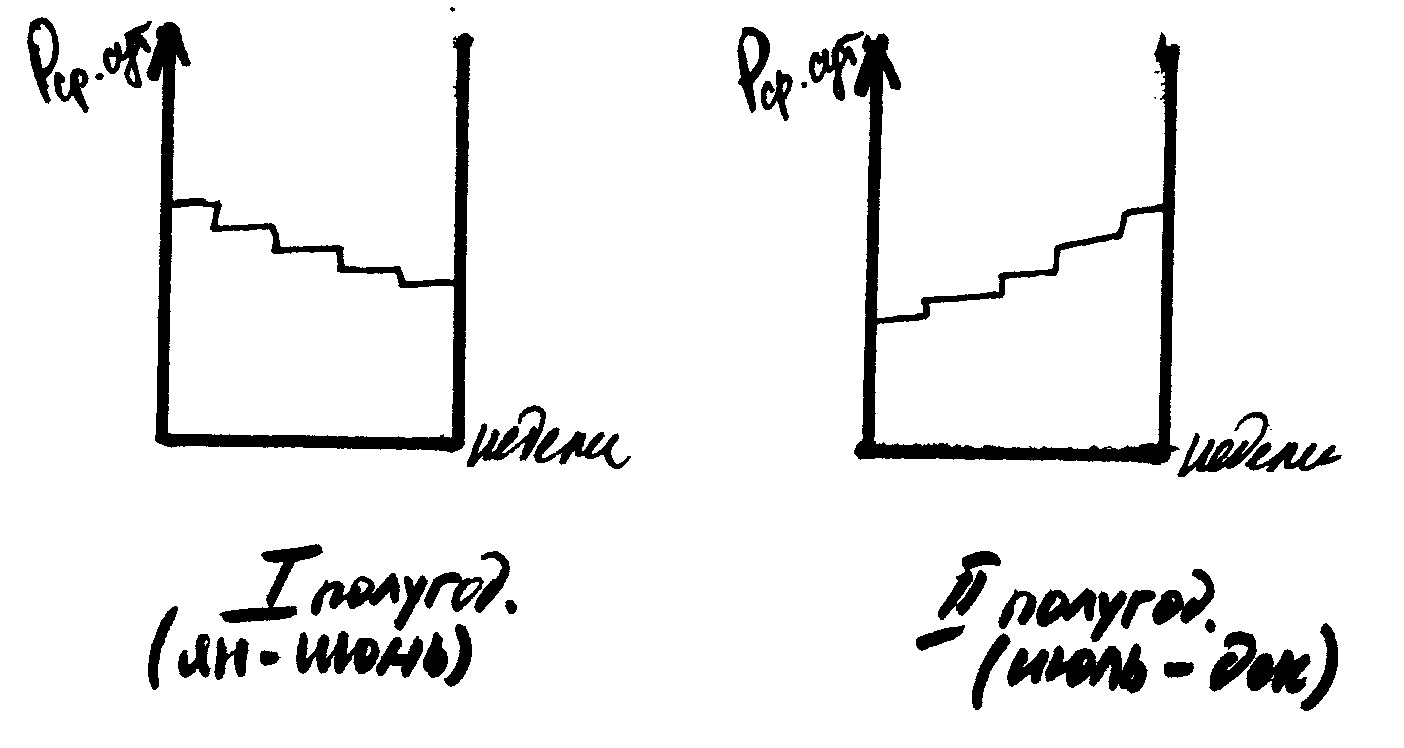

Имеет две конфигурации. Зависит от полугодия.

Разный световой день. В первом полугодии световой день с каждым днем больше, во втором - меньше.



Годовой график нагрузки.

1.Плотность графика:

2.Неравномерность графика характеризуется коэффициентом летнего снижения нагрузки:

3.Число часов использования максимальной нагрузки:

4.Коэффициент роста нагрузки:

Если kp =1, то график статичен.

В нормально развитых странах kр>1 => динамический график.



Аналитическое выражение графика:

Лекция 3

1. Календарные графики

Графики, которые отражают изменение нагрузки при переходе от одного интервала времени к другому.

Все те графики, которые мы рассматриваем.

2. Графики по продолжительности.

Характеризуют сколько времени удерживается в энергообъединении тот или иной уровень нагрузки.

Для построения графика используются календарные графики.

График по продолжительности используется для определения аварийного резерва в энергосистеме.

3. Типовые графики

Путем анализа всех графиков летнего периода получили усредненный график летнего периода.

а)летнего периода

б)зимнего периода

Годовая выработка:





tл, tз – длительность летнего/зимнего периода

для Европы: лето – 153 дня, зима – 212/213 дней



4. Совмещенные графики нагрузки

Эти графики мы получаем путем совмещения по времени всех типовых графиков нагрузок потребителей.

По таким графикам работают энергеобъединение, и тем самым они обеспечивают потребность в энергии всех потребителей!



!Капитальные вложения!

Цель: определить сколько стоят объекты, сколько нужно денег что бы построить.

К - капитальные вложения - отражают сумму средств, которые необходимо иметь для создания энергообъекта (станции/лэп/тепловые сети)

Структура капитальных вложений.

K Kстрой-мат ∑Kобор
ГЭС 90% 10%
ТЭС 50-40% 50-60%
АЭС 40% 60%
ЛЭП 80% 20%



Методы расчета капитальных вложений на этапе проектирования.

Самый приближенный метод - использование удельных показателей стоимости.

Получен на основе обработки данных по действующим предприятиям. Есть статистика удельных показателей стоимости по всем энергообъектам.



ТЭС, ГЭС, АЭС à kст , [тыс.руб/кВт]

ЛЭП, Т.С. à kлэп, [тыс.руб/км]

п/ст à kп/ст, [тыс.руб/МВт]



Факторы, влияющие на удельные капитальные вложения:

1. Тип станции

Kгэс>kаэс>kтэц>kкэс (при одинаковой мощности)

2. Вид топлива

Станция на твердом топливе дороже (процентов на 20), чем станция на газе, т.к. на станции на твердом топливе необходимо учитывать системы топливоприготовления и топливоподачи.

Топочный коэффициент равен 1,2 при твердом топливе.

3. Район

Стоимость строительно-матнажных работ сильно зависит от меторасположения. На севере стоит дороже.

4. Тип агрегатовой схемы соединения.

ПТ стоит дороже Т, при равной мощности.

p₀ = 130, 240 атм – блочного типа станция

p₀ = 90 атм – станция с поперечными связями

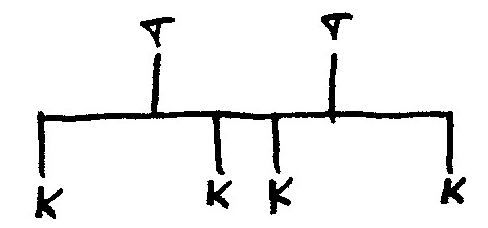

блок – котел+турбина

поперечные связи – котлов больше турбин

Станции с поперечными связями стоит дороже, чем станция блочного типа.

5. Количество турбоагрегатов.

Связано с тем что усложняется схема управления станции. Необходимо строить ремонтную площадку для нескольких агрегатов. Усложняются коммуникации, т.е. удельная стоимость станции растет.

На лэп влияет:

1. Энергофизический фактор (чем ниже напряжение, тем дороже)

2. Топография местности (если горы или болота, строить труднее)

На 60% увеличивается стоимость, если горы и болота

3. Климатический (если ветров больше, надо чаще ставить опоры.

4. Геологический фактор (влияет на тип опоры: мягкие пли скальные грунты)
