Способы прокладки подземных инженерных сетей

Существует несколько способов или приемов прокладки подземных сетей: прокладка подземных сетей раздельно в самостоятельных траншеях; прокладка подземных сетей совмещено в общей траншее; прокладка подземных сетей совмещено в проходных и полупроходных коллекторах и каналах, прокладка подземных сетей в непроходных каналах.

Раздельная прокладка.При раздельной прокладке каждый трубопровод и кабель размещаются в отдельной траншее на различной глубине от поверхности.

Раздельная прокладка трубопроводов характеризуется большим объемом земляных работ, значительной шириной их прокладки в плане и затруднениями применения средств механизации.

При раздельной прокладке ширина зоны прокладки и глубина заложения сетей назначается с учетом допустимых разрывов между ними и допустимой глубины заложения, в также с учетом методов и последовательности их строительства. Максимальную глубину заложения имеют канализационные трубопроводы. Глубина заложения сетей определяется с учетом глубины промерзания грунтов. Минимальная глубина заложения назначается из соображений недопущения разрушения сетей динамическими нагрузками на них.

Совмещенная прокладкаподземных сетей приводит к уменьшению объемов земляных работ и снижению стоимости строительства. Применение совмещенной прокладки целесообразно при комплексной застройке жилых районов и одновременной прокладке всех сетей.

В общей траншее обычно размещают трубопроводы, водопроводные и канализационные сети, теплопровод, газопровод, водосток. При совмещенной прокладке подземных коммуникаций в од­ной траншее их размещают параллельно друг другу, с одинаковым, кроме канализации, продольным уклоном. При этом водопровод следует размешать выше канализационных сетей. Внутренний откос траншеи обычно принимают с заложением 1:1, наименьший перепад в отметках заложения 0,4 м.

Опыт строительства подземных коммуникаций показал, что наиболее прогрессивным способом является размещение инженерных сетей в общих коллекторах,которые обладают рядом преиму­ществ перед прокладкой в грунте (раздельной или совмещенной). Размещение подземных инженерных коммуникаций в коллекторах удлиняет срок их службы за счет меньшей коррозии и регулярного надзора, почти полностью исключает необходимость вскрытия дорожных одежд, создает значительно лучшие условия для эксплуатации сетей. Некоторым недостатком строительства общих коллекторов являются значительные единовременные капиталовложения.

В общих коллекторах обычно размещают сети водопровода, теплопровода, напорной канализации, электрические кабели сильного и слабого тока. Прокладка газовых сетей в коллекторах совместно с трубопроводами и электросетями допустима, если коллекторы оборудованы постоянно действующей приточно-вытяжной вентиляцией и автоматической сигнализацией. При определенных условиях, именно при соответствующем продольном уклоне коллектора возможно включение в него и самотечных сетей. Общие коллекторы оборудуют освещением, вентиляцией, сигнализацией и другими устройствами, обеспечивающими нормальные условия для эксплуатации сетей. При значительном количестве сетей или при больших диаметрах трубопроводов применяются двухсекционные коллекторы. Возможно сооружение коллекторов круглого сечения.

Общие коллекторы для размещения подземных коммуникаций:

а односекционный; бдвухсекционный (из сборных и объемных элементов);

в кабельный коллектор

Прокладка инженерных сетей на городских улицах и межмагистральных территориях.

При проектировании размещения подземных инженерных сетей учитываются нормы взаимного расположения трубопроводов и кабелей, глубина их заложения и минимальные допустимые расстояния от сетей до зданий и сооружений. Подземные инженерные сети прокладываются в основном параллельно оси улицы или красным линиям, с пересечением их в разных уровнях на перекрестках и вводах на межмагистральные территории.На площадях города подземные коммуникации прокладываются параллельно красной линии, часто по ломаной кривой. Через площадь допускается трассировать транзитные сети.

На магистральных улицах обычно прокладывают не менее пяти трубопроводов — водопровод, канализацию, газопровод, теплопровод, водосток, а также кабели электроснабжения, внешнего ос­вещения, электротранспорта и слабого тока, в некоторых случаях число трубопроводов и кабелей увеличивается при их полном или частичном дублировании, что целесообразно при ширине улиц более 40 м.

Применяются три различных метода размещения подземных инженерных сетей: в грунте, в каналах и коллекторах, в технических подпольях зданий.

Для прокладки подземных инженерных коммуникаций по улицам используют первые два способа — прокладку в грунте, в каналах и коллекторах. На межмагистральных территориях применяют все три метода размещения подземных сетей. Сети следует размещать вне проезжей части улиц — под полосами зеленых насаждений и тротуарами. Кабельные сети размещают под тротуарами. Магистральные сети водопровода, канализации, газо- и теплопроводов, имеющие длительный срок службы и небольшое количество ответвлений, прокладывают под полосами зеленых насаждений, а в случае недостаточной их ширины — под проезжей частью.

Под тротуарами или примыкающей к нему полосой зелени на расстоянии не менее 0,6 м от зданий прокладывают кабели слабого тока — радио, сигнализации, междугородной связи и специального назначения, затем кабели телефонной связи. С разрывом от них 0,5— 0,6 м — силовые кабели. Кабели постоянного тока для электротранспорта размещаются на удалении 0,5 м от силового кабеля. Остальные подземные сети располагаются по возрастающей глубине их заложения от зданий к оси улицы. Кабели телефонной связи прокладываются в каналах — блоках, а трубы теплосети — в каналах с теплоизоляцией. Прокладка трубопроводов и кабелей под полосами зеленых насаждений возможна лишь под газонами и кустарником. При наличии существующих деревьев расстояние от них до трубопроводов должно быть не менее 1,5 м, а до кабелей силовых и связи не менее 2 м.

Общие коллекторы в плане прокладываются под улицами параллельно красной линии или оси улицы. Размещать их следует под тротуарами, полосами зеленых насаждений или в технических полосах.

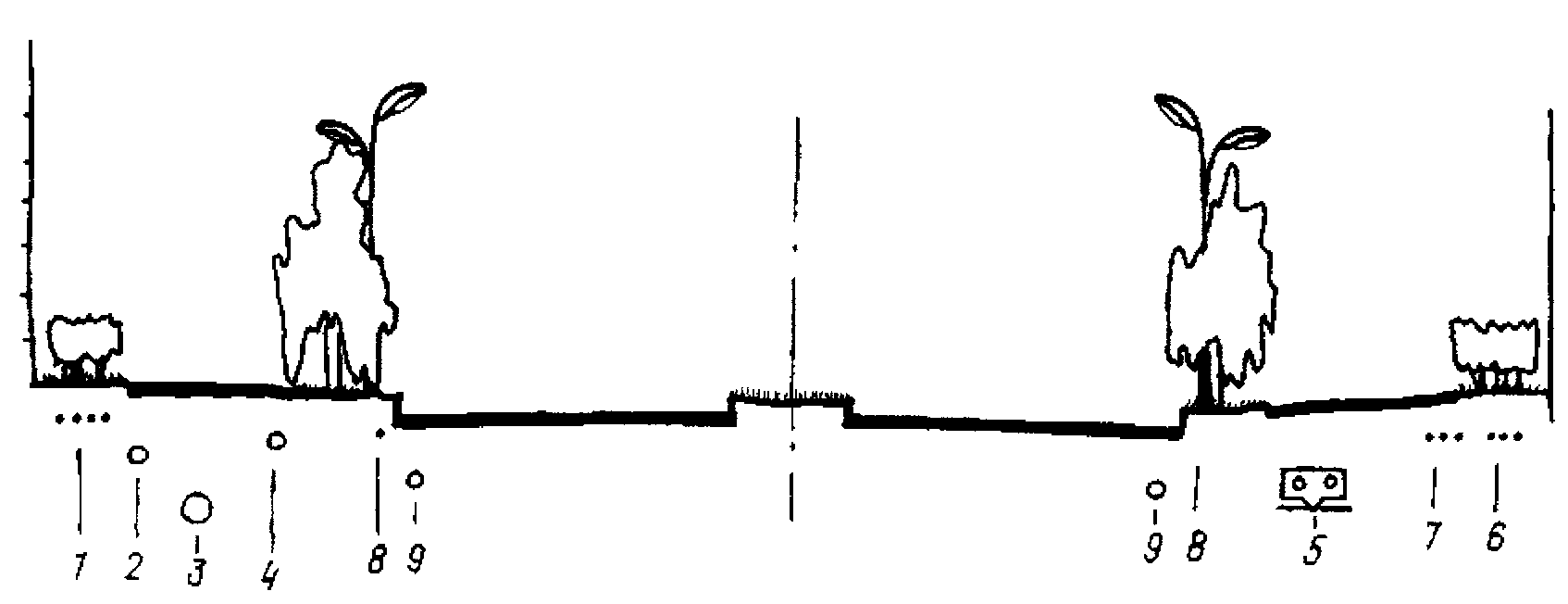

Принципиальная схема прокладки инженерных сетей:

1 кабельные сети; 2 водопровод; 3 канализация; 4 газопровод; 5 — тепловые сети; 6

слаботочные сети; 7 силовые кабели; 8 кабели постоянного тока; 9 водосток.
