Принципы проектирования защитных сооружений

При необходимости защиты территории от временного или постоянного затопления наиболее часто используют сплошную подсыпку затопляемых территорий и их обвалование.

Сплошная подсыпкаосуществляется на основе специального проекта, в котором устанавливаются: граница и площадь затопления территории при расчетном уровне воды; граница и площадь подсыпаемой территории; высота насыпи по участкам; средняя высота подсыпки; объем земляных работ; резервы грунта; способы доставки грунта и уплотнения; расчет необходимого числа машин, механизмов, снарядов и пр.

Основа разработки проекта — повышение существующих отметок рельефа до незатопляемого уровня с расчетной минимальной отметкой, устанавливаемой в зависимости от расчетного гори­зонта высоких вод и при необходимости учета волнового воздействия.

Граница затопления территории проходит по линии, соединяющей точки на поверхности с отметками, равными отметке расчетного горизонта воды. Вся территория от береговой линии до границы затопления подвержена затоплению при подъеме воды до наивысшего уровня определенной обеспеченности.

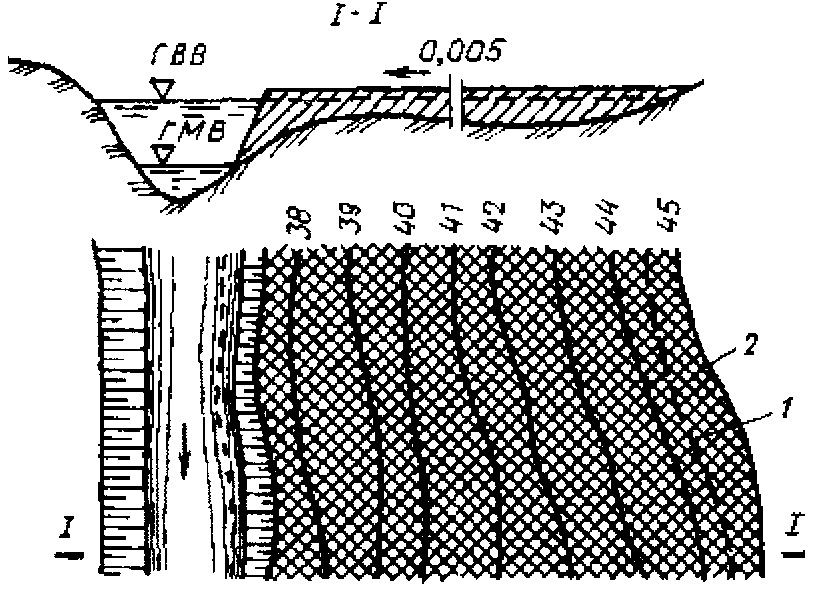

Сплошная подсыпка территории; I— граница

затопления; 2 — граница сплошной подсыпки;

ГМВ — горизонт меженных вод; ГВВ — горизонт высоких вод

Проектирование отметок подсыпаемой территории производится методом вертикальной планировки с учетом наименьшей отметки, обеспечивающей незатопление территории, и условий стока поверхностных вод. При определении наименьшей отметки подсыпки следует учитывать возможность подпора грунтовых вод при подъеме горизонта воды в водоеме.

Сток поверхностных вод осуществляется путем придания поверхности необходимых уклонов в продольном и поперечном направлениях. Наименьший допустимый уклон поверхности подсыпки принимается равным 0,004, в исключительных случаях допускается уклон 0,003. Учитывая необходимость организации стока поверхности вод, желательно обеспечить уклон 0,005.

Подсыпка производится на всей территории, подверженной затоплению, т.е. расположенной ниже расчетной отметки высоких вод. Граница сплошной подсыпки определяется исходя из расчетной отметки верхней бровки берегового откоса и превышения проектной поверхности за счет принятого уклона. Совпадение этих отметок с отметками существующего рельефа в конкретных точках территории определяет границу подсыпки. В плане граница сплошной подсыпки располагается на большем расстоянии от береговой линии, чем граница затопления, по­скольку поверхности придается уклон по направлению к водоему. Высота подсыпки в конкретных точках территории определяется как разность отметок проектируемой (красной) поверхности и существующего рельефа. Максимальная высота насыпи имеет место у берега водоема, уменьшаясь, но направлению к границе подсыпки.
