Приборы для измерения линий
Измерение линий на местности – один из самых распространённых видов геодезических измерений. Без измерения линий не обходится ни одна геодезическая работа. Линии измеряют на горизонтальной, вертикальной и наклонной плоскостях. Их производят рулетками, землемерными лентами, инварными проволоками, а также различными дальномерами.
Рулетки выпускают стальные и тесьмянные длиной 1, 2, 5, 10, 20, 50 и 100 м, шириной 10-12 мм, толщиной 0,15 – 0,30 мм. На полотно рулетки наносят штрихи через 1 мм. Цифры подписывают у каждого дециметрового деления (рис. 24).

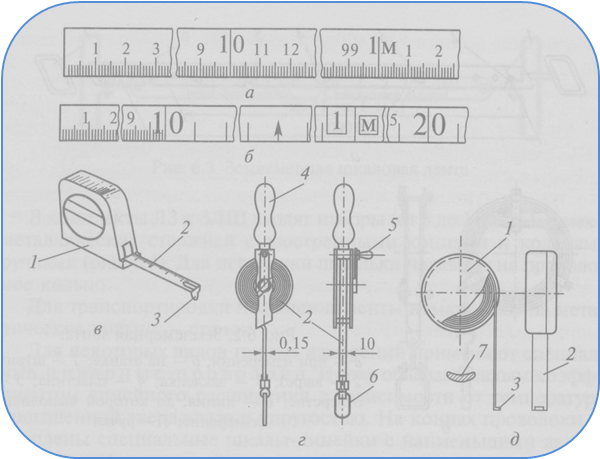

Рис. 24 Стальные рулетки : а,б – виды делений; в – карманная автоматическая сматывающаяся; г – на вилке; д – в футляре
Длинномерные рулетки типа РК (на крестовине) и РВ (на вилке) применяют в комплекте с приборами для натяжения – динамометрами (рис.25). Пружинными динамометрами, как правило, обеспечивают натяжение рулеткам до 100 Н (стандартное натяжение, равное усилию 10 кг).
рис. 25 Землемерная лента
Тесьмянными рулетками пользуются, когда не требуется высокая точность измерений.
