Монтаж бескаркасных панельных зданий

При монтаже бескаркасных панельных зданий очередность установки панелей определяется проектом производства работ. Монтаж панелей стен подвала выполняется в следующей технологической последовательности: размечаются места установки; стропятся панели и устраивается растворная постель; устанавливаются панели с их временным креплением; выверяется положение и производится расстроповка панели, выполняется электроприхватка и снимаются временные крепления.

В качестве индивидуальных приспособлений для временного закрепления панелей служат телескопические подкосы, парные и откидные струбцины, раздвижные скобы (рис. 25.4, а, б). В нижней части подкосы крепятся за монтажные петли фундаментных блоков или к специальным якорям, предварительно забитым в грунт.

Групповое оснащение при монтаже подвала применяется, как правило, для панелей поперечных стен. Распространение находят горизонтальные штанги с осевыми зажимами (рис. 25.4, в). Для соединения штанг вводят между их проушинами планки с конусной прорезью. Панели выверяют с помощью трех штанг: две располагают по верху панелей и одну по низу, благодаря чему элемент принимает проектное положение и операция выверки при этом исключается. Вначале устанавливается базовая панель, для крепления которой используются подкосы, а затем с помощью штанг - рядовые панели. При монтаже продольных стен вместо громоздких подкосов применяют спаренные или откидные струбцины или раздвижные скобы.

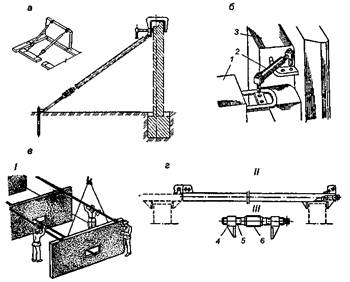

а - подкосом за петли фундаментных блоков и за якорь, забиваемый в грунт; б– раздвижной скобой; в- горизонтальными связями; I- установка оснастки; II- штанга-фиксатор; III- осевой зажим; 1 - внутренняя поперечная стеновая панель; 2 - раздвижная скоба; 3 – продольная стеновая панель; 4 - нарезная втулка с прижимом; 5 - шпилька; б - втулка, приваренная к корпусу.

Рисунок 25.4-Временное крепление панелей стен подвала

К монтажу плит перекрытия над подвалом приступают только после постоянного закрепления элементов, устройства каналов и опор под вентиляционные блоки, выполнения подготовки под полы, монтажа фундаментов под оборудование и т.д. После возведения перекрытий и нанесения гидроизоляции поверхностей наружных стен подвала пазухи засыпают.

Монтаж надземной части бескаркасных панельных зданий (рис. 25.5) осуществляют с помощью индивидуального или группового монтажного оснащения, при этом грани элемента или риски на нем должны быть совмещены с рисками, вынесенными от разбивочных осей.

Проект производства работ предусматривает последовательность установки панелей с учетом ряда условий:

- монтаж начинается с создания жестких узлов, обеспечивающих пространственную неизменяемость конструкций. К ним относятся внешние углы и лестничные клетки здания. Обычно монтаж начинается с внешних углов здания, при этом первой, как правило, ставится угловая панель торцовой стены.

- монтаж сборных элементов ведется «на кран», т.е. начинается с более удаленной от крана стены. В этом случае обеспечивается визуальная связь крановщика с местом монтажа, создаются более безопасные условия труда, так как панели не приходится переносить над ранее поставленными. При наличии двух строительных кранов монтаж начинается с внешних углов здания, ближайших к каждому монтажному крану.

- панель наружной стены не следует устанавливать между ранее смонтированными. Это может нарушить устойчивость панелей или повредить их.

Панели наружных стен, несущие панели внутренних стен и балконные плиты монтируются в светлое время суток.

Монтаж панелей наружных и внутренних стен необходимо производить, опирая их на выверенные относительно монтажного гори­зонта маяки толщиной 10-30 мм (если в проектной документации нет специальных указаний). Прочность материала маяков не должна быть выше установленной проектной документацией прочности на сжатие раствора, применяемого для устройства постели. С помощью нивелира ставят по 2-3 маяка (деревянные монтажные подкладки) под панель. Маяки от торцов панели располагают на расстоянии 20-40 см. Верх маяков укладывают в плоскости монтажного горизонта.

а - подготовка рабочего места; б - установка стеновой панели; в - выверка панели в плане; г - закрепление панели; д - расстроповка панели; е - выверка панели по вертикали; 1 - геодезические риски; 2 - устанавливаемая панель; 3 - стропы; 4 - лом монтажный; 5 - те­лескопический подкос; 6- тяга дистанционной отцепки крюка; 7-рейка-отвес.

Рисунок 25.5 -Монтаж стеновой панели

Панели устанавливают на раствор, который расстилают на 2-3 мм выше уложенных маяков. Выдавливая излишки раствора, панели равномерно опираются по поверхности всем основанием, и нижние торцы их располагаются на отметках монтажного горизонта.

Если проектом предусмотрена герметизация горизонтальных стыков жгутом из пористой резины или просмоленного каната, то его укладку производят до устройства постели с помощью приемов, показанных на рис. 25.6, д-л. Для того чтобы сократить число стыков, шнур наклеивают сразу для нескольких панелей. Стыки располагают примерно на 1/4 длины панели от ее торцов. Диаметр (ширину) шнура выбирают таким, чтобы обеспечилось обжатие его поперечного сечения не менее чем на 20%. Шнур укладывают на мастику сразу после ее нанесения и покрывают мастикой.

Выверенную в плане панель временно крепят подкосами к плитам перекрытия. Тип подкоса выбирают в зависимости от вида и расположения устройств, за которые стропят панели, а также от конструкции самой панели. При выступающих из плоскости панели монтажных петлях применяют подкос с захватной головкой, если же петли углублены, то используют подкос со струбциной. Наиболее эффективным из указанных подкосов (с точки зрения удобства работы и затрат труда) является бесструбцинный подкос укороченной длины, с помощью которого можно закреплять панели непосредственно с перекрытия без применения стремянок и монтажных столиков. При этом закладные детали (петли) устанавливают на высоте 1,7-1,8 м (рис. 25.6, a-в). К перекрытиям подкосы крепятся за монтажные петли самих плит или при их отсутствии - к специальным устройствам, предварительно установленным для этой цели в технологических отверстиях плит и перекрытий (рис. 25.6, г-з).

До окончательного закрепления панели тщательно выверяют по вертикали при помощи рейки-отвеса, положение панели регулируют стяжными муфтами до тех пор, пока шнур отвеса не совпадет с нулевой меткой шкалы внизу рейки, после чего сваривают закладные детали и заделывают в соответствии с проектом вертикальные стыки.

Монтаж внутренних стеновых панелей надземной части здания производится с помощью индивидуальных монтажных приспособлений, группового оснащения, а также специальных деталей, закладываемых в тело панели при ее изготовлении (метод пространственной самофиксации). Индивидуальные приспособления позволяют монтировать внутренние стены подобно наружным: низ панели проверяют по рискам, в вертикальность - по рейке-отвесу. Для закрепления панелей используют подкосы, универсальные стойки, струбцины (рис. 25.6).

Монтаж плит перекрытия производят только после постоянного закрепления элементов стен, устройства каналов и опор под вентиляционные блоки, выполнения подготовки под полы и т.д. Плиты перекрытий на первой захватке укладывают, начиная от угла дома и заканчивая в конце секции. Плиты перекрытий к месту монтажа доставляют в вертикальном положении, у объекта с помощью кантователя их переводят в горизонтальное положение и при помощи балансирной траверсы подают краном на место укладки.

При монтаже панель перекрытия, находящуюся в вертикальном положении на панелевозе или в пирамиде на приобъектном складе, стропят за монтажные петли. При подъеме нагрузка от массы панели передается через полиспаст на цилиндры гидротормоза, которые входят один в другой, вытесняя при этом гидрожидкость. Применение кантователя сокращает на одну треть продолжительность цикла и затраты труда на монтаж панелей перекрытия с четырьмя, пятью, шестью и восемью подъемными петлями.

По ходу укладки плит перекрытия разваривают стыки плит перекрытия с наружными и внутренними стеновыми панелями и заделывают горизонтальные стыки между ними.

а - в - с помощью индивидуальных приспособлений; г-з - захватные устройства: г - винтовой зажим; д - струбцина; е - захватная головка укороченного подкоса; ж - нижний захват подкоса, закрепленный в отверстии плиты перекрытия; з - то же, за монтажную петлю в перекрытии; 1 - подкос; 2 - монтажная связь; 3 - монтажная опора.

Рисунок 25.5 -Временное крепление стеновых панелей
