Состав оборудования Alcatel 1000 S-12

Базовая структура Alcatel 1000 S-12 приведена на рисунке . Станция состоит из терминальных модулей. Терминальный модуль состоит из терминального элемента управления ТСЕ и терминальных комплектов, реализующих разные функции (например, подключение и обработку сигналов абонентских и соединительных линий, формирование тактовых сигналов, управление интерфейсом «человек-машина» и т.п.). Все ТСЕ используют одинаковое оборудование (микропроцессор, память, терминальный интерфейс), с помощью которого обеспечивается управление всеми терминальными комплектами, имеющимися в каждом модуле. ТСЕ загружается программами, соответствующими определенному модулю.

Дополнительный элемент управления (АСЕ) используется как средство дополнительной вычислительной мощности для выполнения специфических функций. Их задачи определяются программным обеспечением. Для надежности АСЕ в случае отказа переключаются на резервный блок. АСЕ стоят в иерархии управления выше, чем ТСЕ.

Цифровое коммутационное поле (DSN) является основой системы и реализует концепцию распределенного управления, так как используется не только для передачи речи и данных, но и для связи между распределенными программными и аппаратными средствами. Терминальные модули, а также АСЕ включаются в цифровое коммутационное поле по стандартному интерфейсу. Все внутренние связи в S-12 являются 32-х канальными трактами ИКМ, однако длина кодового слова увеличена до 16 бит/канал.

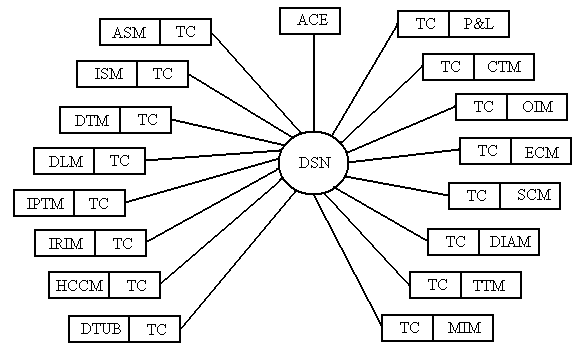

Рисунок – Базовая структура Alcatel 1000 S-12

МОДУЛЬ АНАЛОГОВЫХ АБОНЕНТСКИХ ЛИНИЙ (ASM)

Обеспечивает подключение аналоговых абонентских линий. Модуль включает: до 8-ми плат абонентских комплектов (ALCN), каждая на 16 АЛ (в целом модуль обслуживает 128 АЛ); одну плату с генератором вызывного устройства (RNGF) обеспечивающую вызывной ток для всех 128 АЛ. Элементы управления (процессор MCUA) соединены с абонентскими комплектами через терминальный интерфейс.

МОДУЛЬ АБОНЕНТОВ ISDN (ISM)

Предназначен для обслуживания максимум 64 базовых доступа (ВА). Каждый ВА имеет два В канала (64x2=128k6ит/c) для речи и данных (коммутации каналов или пакетов) и один D канал (16 или 64 k6ит/c) для сигнализации и передачи данных. Абонент может подключить до восьми терминалов, таких как телефон, факс, ПЭВМ и др.

МОДУЛЬ ЦИФРОВЫХ ТРАКТОВ (DTM)

Является интерфейсом между трактом ИКМ со скоростью 2Мбит/с и внутренними звеньями системы со скоростью передачи 4Мбит/с. Также этот модуль является интерфейсом между сигнализацией, используемой в модуле и станционным управлением. Модуль DTM обслуживает один тракт ИКМ (32 канала по 8бит/канал, 2Мбит/с). Возможно использование цифровых трактов со следующими типами сигнализации:

- CAS - сигнализация по выделенным сигнальным каналам;

- Сигнализация внутри полосы речевых сигналов;

- Сигнализация ОКС №7.

МОДУЛЬ ЗВЕНА ДАННЫХ (DLM)

Предназначен для преобразования цифровых каналов (64Кбит/с) в звенья аналоговых модемов с разной скоростью передачи.

МОДУЛЬ ОБЩЕГО КАНАЛА ВЫСОКОЙ ПРОИЗВОДИТЕЛЬНОСТИ (НССМ)

Обрабатывает сигнализацию №7 МККТТ. Тракт ОКС №7, подключенный к DTM (модуль цифровых трактов) связан постоянным проключением с НССМ. Один НССМ может обслуживать максимум восемь трактов ОКС №7.

МОДУЛЬ ПЕРИФЕРИЙНЫХ УСТРОЙСТВ И ЗАГРУЗКИ (P&L)

Позволяет подключить периферийные устройства, собирает все аварийные сигналы от модулей. Аварии выводятся на системный принтер. Для визуального и звукового сообщения используется интерфейс с панелью аварийной сигнализации. Модуль P&L содержит системный диск (жесткий диск вычислительного комплекта АТС) с копией системного ПО и системных данных. Накопитель или оптический диск могут хранить информацию о тарификации. Для организации связи оператор - система используется персональный компьютер и принтер.

При установке Alcatel 1000 S-12 все ПО и данные копируются с жесткого диска P&L в соответствующие модули через DSN. Когда модуль отказывает, возможна его повторная загрузка. Кроме задач, относящихся к загрузке ПО, модуль P&L выполняет следующие функции:

• Координирует процедуры обслуживания и управляет последовательностью тестов при профилактическом обслуживании и устранении неисправностей;

• Управляет работой системы обмена информацией «Человек - машина», оператор-система, принимая команды оператора и представляя результаты их выполнения. S 12 содержит два P&L.

МОДУЛЬ ТАКТОВЫХ И ТОНАЛЬНЫХ СИГНАЛОВ (СТМ)

Предназначен для генерирования основной тактовой частоты 8 192 МГц, которая распределяется по всем мультипортам и элементам управления, обеспечивая синхронную работу всей системы, а так же генерирования тональных сигналов для абонентов. Модуль тактовых и тональных сигналов (СТМ) содержит задающий тактовый генератор станции, синхронизированный от внешнего эталона частоты (цезиевые часы с удаленной станции). Для генерирования тональных сигналов «ответ станции», «занято», КПВ, «перегрузка» и т.д. используется генератор тональных сигналов DSGA. Все тональные сигналы цифровые. В каждой станции оборудовано два СТМ, выполняющих идентичные функции и работающие в режиме горячего резерва.

МОДУЛЬ ЭХОЗАГРОДИТЕЛЕЙ (ЕСМ)

Представляет собой модуль цифрового тракта с функцией эхозагрождения. ЕСМ обеспечивает: вычитание эхосигнала из разговорного сигнала, возможны одновременные речевые сигналы (дуплекс). Эхозагродители применяются в линиях 2 Мбит/с большой протяженности (международные), а также линиях с задержкой, вносимой схемой кодирования.

МОДУЛЬ СЛУЖЕБНЫХ КОМПЛЕКТОВ (SCM)

Обрабатывает сигналы многочастотной сигнализации набора номера от ТА с тональным номеронабирателем кодом «2 из 8» и межстанционной сигнализации кодом «2 из 6» с помощью многочастотного приемника DTMF.

МОДУЛЬ ДИНАМИЧЕСКОГО ИНТЕГРИРОВАННОГО АВТООТВЕТЧИКА (DIAM)

Обеспечивает распределение записанных фраз: двуязычные сообщения, говорящие часы на фоне музыки или без нее, сообщения перехвата (перегрузка, неправильный номер), сообщения дополнительных услуг (срочный вызов, побудка).

МОДУЛЬ ЦИФРОВОГО ТРАКТА ТИПА В (DTUB)

Поддерживает окончание тракта 2Мбит/с для подключения учрежденческой АТС с функциями ISDN. DTUB содержит терминал тракта 2 Мбит/с.

МОДУЛЬ ТЕСТИРОВАНИЯ ТРАКТОВ (ТТМ)

Используется для тестирования качества сигнализации, коммутации и передачи в исходящих направлениях.

МОДУЛЬ ВЗАИМОДЕЙСТВИЯ ПОДВИЖНОЙ СВЯЗИ (MIM)

Реализует согласование скоростей и преобразование протокола для вызовов данных к и от подвижных установок в центре коммутации подвижной связи MSC. Модуль поддерживает ряд модемов, определенных стандартом GSM для аналоговых соединений.

МОДУЛЬ ИНТЕРФЕЙСА ОПЕРАТОРА(OIM)

Обеспечивает интерфейс до 15 цифровых рабочих мест операторов с DSN полем.

МОДУЛЬ ТРАКТА С СИСТЕМАМИ КП(IPTM)

Обеспечивает интерфейс 2 Мбит/с с трактом систем с коммутацией пакетов. Также обеспечивает коммутацию пакетов информации через DSN.

МОДУЛЬ ИНТЕРФЕЙСА ВЫНОСНОГО АБОНЕНТСКОГО БЛОКА IRSU (IRIM)

Обеспечивает два интерфейса 2 Мбит/с к одному выносному абонентскому блоку ЦСИС IRSU или к конфигурации, объединяющей до 8 IRSU.
