VIII. РАДИОВОЛНОВЫЙ КОНТРОЛЬ

Радиоволновый контроль применяется главным образом в строительстве для поиска и исследования металлических включений в неметаллических материалах (например, арматура в железобетоне или трассировка скрытой электропроводки в стене здания, если ее схема утеряна). Этот вид контроля может быть реализован двумя методами:

1. Сквозной (радиотеневой).

2. Радиолокационный.

Радиоволновый контроль основан на том, что все металлы являются препятствием для радиоволн, отражая либо поглощая их (поглощение радиоволн происходит путем их преобразования в электрический ток в металле, если этот металл надежно заземлен).

Сквозной (радиотеневой) метод относится к классу методов прохождения. Он состоит в том, что сквозь исследуемый объект пропускают поток радиоволн (см. рисунок 23-а). Если на пути потока в объекте имеется металлическое включение, оно оттеняет часть волнового потока, и амплитуда А сигнала на приеме падает относительно значения А₀, полученного на свободном участке, что и является признаком присутствия металлического включения (см. рисунок 23-б).

а)

б)

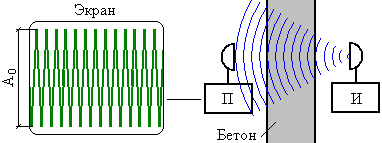

Рисунок 23. Принцип сквозного радиоволнового метода: а – на участке объекта без

металлических включений; б – на участке с металлическим включением.

Достоинства сквозного метода:

1. Может быть реализован в непрерывном режиме излучения радиоволн, что существенно упрощает радиоаппаратуру.

2. Некритичен к заземлению исследуемых металлических включений.

Недостатки сквозного метода:

1. Требует двустороннего доступа к объекту с максимально соосным расположением антенн излучателя и приемника.

2. Не дает возможности определять глубину залегания металлических включений.

Радиолокационный метод относится к классу методов отражения. Он состоит в том, что в исследуемый объект запускают импульсы радиоволн (см. рисунок 24). Если на пути потока в объекте имеется незаземленное металлическое включение, оно отражает часть волнового потока, и совмещенная по излучению и приему антенна прибора принимает радиоэхо от металлического включения.

Рисунок 24. Принцип радиолокационного метода.

Достоинства радиолокационного метода:

1. Не требует двустороннего доступа к объекту.

2. Позволяет автоматически определять глубину залегания металлических включений:

h = 0,5C × t – n, (VIII.1)

где C – скорость распространения радиоволн (скорость света); t – время между посылкой импульса и приемом его отражения (измеряется в наносекундах); n – фиксированная величина зазора между поверхностью объекта и антенной.

Недостатком радиолокационного метода является то, что заземленные металлические включения дают слабое отражение радиоволн.
