Гидравлическая система шлакозолоудаления

В гидравлических системах шлакозолоудаления в качестве транспортирующего агента используется вода.

Гидравлическая система широко распространена в мощных энергоустановках (рис. 81), в которых применена механизированная подача шлака и золы в каналы гидрошлакоудаления. Железобетонный канал 5 прокладывается с уклоном по длине и оснащен побудительными соплами 7, обеспечивающими смыв и транспорт шлаков. Нижняя истирающая часть канала защищена от эрозии литыми плитами 6 из твердого минерала. Пульпа (смесь воды, шлака и золы) по каналу подается в багерную насосную, расположенную ниже нулевой отметки котельной. Пульпа проходит шлакодробилку 8, железоуловитель 9 и багерный насос 10, который подает пульпу в закрытый шлакозолопровод 11 или в деревянный открытый лоток, которые направляют пульпу на золоотвалы или в золоотстойники 12. Под золоотвалы используются ближайшие овраги, срок накопления в них шлаков и золы должен быть не менее 25 лет.

Непрерывно действующее механизированное шлакоудаление как при твердом, так и жидком шлаке выполняется в виде простых по устройству и надежных в работе шнеков (рис. 82).

Для предотвращения загрязнения земельных угодий золошлакоотвалами и их уменьшения необходимо увеличивать масштабы промышленного использования золы и шлака. Использование золы зависит от применяемых систем золоулавливания и золоудаления. Зола, уловленная мокрыми золоуловителями или подаваемая на золоотвалы гидравлической системой, увлажняется и поэтому теряет ряд своих ценных свойств.

Рис. 81. Схема гидромеханической оборотной системы шлакозолоудаления:

1 – топка; 2 – шнек с шлакодробилкой; 3 – золоуловитель;

4 – золосмывной аппарат; 5 – шлаковый канал; 6 – эрозионная

защита канала; 7 – побудительные сопла; 8 - шлакодробилка;

9 – железоуловитель; 10 – багерный насос; 11 – шлакозолопровод;

12 – золоотстойник

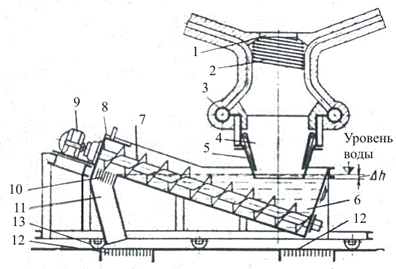

Рис. 82. Шнековое шлакоудаление непрерывного действия:

1 – летка; 2 – охлаждаемый водой змеевик летки; 3 – нижний коллектор экрана; 4 – шлаковый бункер; 5 – шибер; 6 – ванна с водой; 7 – шнек; 8 – дробильная камера; 9 – электродвигатель с редуктором; 10 – решетка; 11 – отводящая течка; 12 – течка канала гидрозолоудаления; 13 – ролики для откачки шлака

Сухая зола имеет обширную область применения в промышленности. Так, например, при содержании в золе окcида кальция (в сланцах, бурых углях Канско-Ачинского бассейна и др.) золу можно успешно использовать для щелочения кислых глинистых почв и в качестве удобрения, поскольку в золе содержатся калий и микроэлементы. Такая зола находит применение в производстве цемента. Наконец, зола используется в строительных растворах асфальтобетонных покрытий шоссейных дорог.
