Оптоэлектронные приборы

Оптоэлектроника использует оптические и электронные явления в веществах и их взаимные связи для передачи, обработки и хранения информации. Элементной базой оптоэлектроники являются оптоэлектронные приборы – оптроны.

Оптроном называется устройство, состоящее из связанных между собой оптически (посредством светового луча) светоизлучателя и фотоприемника и служащее для управления и передачи информации.

Оптрон представляет собой единую конструкцию, состоящую из источника и приемника излучения, связанных между собой оптическим каналом. Структурная схема оптрона приведена на рис. 8.8.

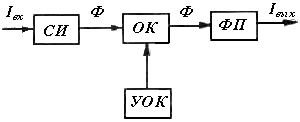

Рис. 8.8. Структурная схема оптрона

Входной сигнал, например электрический ток I_вх, преобразуется в светоизлучателе СИ в световой поток Ф , энергия которого пропор­циональна входному сигналу. По оптическому каналу ОК световой поток направляется в фотоприемник ФП, где преобразуется в пропорциональное световому потоку значение выходного электрического тока I_вых. С помощью устройства управления оптическим каналом УОК можно управлять световым потоком путем изменения физических свойств самого оптического канала.

Таким образом, в оптронах осуществляется двойное преобразование энергии: электрической в световую и световой снова в электрическую. Это придает оптронам ряд совершенно новых свойств и позволяет на их основе создавать электронные устройства с исключительно своеобразными параметрами и характеристиками. Так, применение оптронов позволяет осуществить почти идеальную электрическую развязку между элементами устройства (сопротивление до 10¹⁶ Ом, проходная емкость до 10^-4 пФ). Кроме того, могут быть эффективно использованы такие свойства оптронов, как однонаправленность информации, отсутствие обратной связи с выхода на вход, высокая помехозащищенность, широкая полоса пропускание (от нуля до сотен и даже тысяч мегагерц), совместимость с другими (полупроводниковыми) приборами. Это дает возможность использовать оптроны для модулирования сигналов, измерений в высоковольтных цепях, согласования низкочастотных цепей с высокочастотными и низкоомных с высокоомными.

К недостаткам оптронов следует отнести зависимость их параметров от температуры, низкие КПД и коэффициент передачи.

Рис. 8.9. Устройство оптрона: 1 – выводы; 2 – фотоприемник; 3 – корпус; 4 – оптическая среда; 5 – светодиод

Устройство оптрона показано на рис. 8.9. В качестве излучателей в оптронах используют обычно светодиоды на основе арсенида-фосфида галлия GaAsP или алюминий-арсенида галлия GaAlAs, характеризующиеся большой яркостью, высоким быстродействием и длительным сроком службы. Кроме того, они хорошо согласуются по спектральным характеристикам с фотоприемниками на основе кремния. В качестве фотоприемников могут использоваться фоторезисторы, фотодиоды, фототранзисторы и фототиристоры.

Фотодиоды и фототранзисторы как приемники излучения получили в оптронах наибольшее распространение, поскольку по своим характе­ристикам и параметрам они могут работать совместно с интегральными микросхемами. Фототиристоры широко применяются в оптронах в качестве ключевых усилителей мощности, управляемых световым излучением. Передача светового излучения в оптронах осуществляется через оптический канал, роль которого могут играть различные среды. Назначение оптического канала – передача максимальной световой энергии от излучателя к приемнику. Передающей средой могут быть воздух, различные иммерсионные среды, а также оптические световоды длиной 1 м и более. Световолоконные оптические линии связи позволяют довести пробивное напряжение изоляции между входом и выходом оптрона до 150 кВ, что дает возможность применять оптроны для измерений в высоковольтных цепях.

Входными параметрами оптронов являются: номинальный вход­ной ток светодиода в прямом направлении I_вх.ном и падение напря­жения на нем в прямом направлении U_вх при номинальном значении входного тока; входная емкость С_вх в заданном режиме; максимально допустимый входной ток I_{вх.макс}; максимально допустимое обратное напряжение на входе U_{вх.обр.макс}.

Выходными параметрами оптронов являются: максимально допус­тимое обратное напряжение U_{вх.обр.макс}, прикладываемое к выходу; максимально допустимый выходной ток I_{вых.макс}; выходная емкость С_вых; световое R_св и темновое R_твыходные сопротивления (для фоторезисторных оптронов).

Из передаточных параметров исходными являются коэффициент передачи тока К_I =(I_вых / I_вх)100 либо дифференциальный коэффициент передачи тока К_{I д} = (dI_вых / dI_вх)100, выраженные в процентах.

Быстродействие оптрона оценивают при подаче на его вход прямоугольного импульса по времени задержки t_зд от момента подачи импульса до момента достижения выходным током значения 0,1 I_{вых.обр.макс}, а также по времени нарастания t_нар выходного тока от 0,1 до 0,9 его максимального значения. Суммарное время задержки и нарастания называют временем включения t_вкл. Быстродействие фотоприемника характеризуется его частотными свойствами, т.е. такой частотой синусоидально модулированно­го светового потока, при которой чувствительность фотоприемника вследствие инерционности уменьшается в раз.

Приведем краткое описание некоторых типов наиболее распространенных промышленных оптронов.

Фотодиодный оптрон.Условное графическое обозначение его приведено на рис. 8.10,а. В качестве излучателя используется светодиод на основе арсенида галлия.

В качестве фотоприемников в диодных оптронах используются кремниевые фотодиоды, которые хорошо согласуются по спектральным характеристикам и быстродействию с арсенид-галлиевыми светодиодами.

Коэффициент передачи тока диодного оптрона мал (K_I = 1,0 1,5%), однако диодные оптроны являются самыми быстродействующими.

Как элемент электрической цепи, фотоприемник диодного оптрона может работать в двух режимах: фотопреобразователя с внешним источни­ком питания и фотогенератора без внешнего источника питания.

Если учесть зависимость светового потока светодиода оптрона от тока I_вх через светодиод, то можно найти зависимость тока I_н нагрузочного резистора R_н или напряжения U_н на нем от входного тока оптрона, т.е. I_н = f(I_вх) или U_н = φ (I_вх).

Надо учитывать, что для передачи максимальной энергии требуется согласование нагрузочного резистора с выходным сопротивлением оптрона.

Фототранзисторный оптрон(рис. 8.10,б). По сравнению с фотодиодным оптроном в качестве фотоприемника в нем используется кремниевый фототранзистор. Являясь усилителем базового тока, фототранзистор имеет существенно более высокую чувствительность, чем фотодиод, поэтому коэффициент передачи тока фототранзисторного оптрона K_I = 50 100 %, а оптрона с составным фототранзистором – до 800% и более.

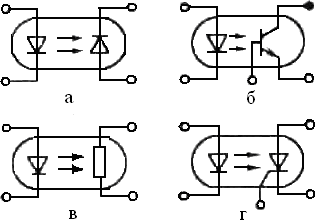

Рис. 8.10. Условные графические обозначения оптронов: фотодиодного (а), фототранзисторного (б), фоторезисторного (в), фототиристорного (г)

Недостатком фототранзисторов является то, что они по сравнению с фотодиодами гораздо более инерционны и имеют быстродействие 10^-4–10^-5с.

Фоторезисторный оптрон(рис. 8.10,в). В качестве фотоприемника в оптронах иногда используют фоторезисторы на основе селенида или сульфида кадмия (CdSe,CdS), а в качестве излучателя – спектрально согласующиеся с ними светодиоды на основе фосфида или арсенида-фосфида галлия (GaP, GaAsP). Быстродействие фоторезисторных оптронов целиком определяется быстродействием фотоприемника, которое составляет 100–200 мкс.

Фототиристорный оптрон(рис. 8.10,г) включает в себя фототиристор в качестве фотоприемника. Быстродействие фототиристорного оптрона определяется временем выключения фототиристора, в течение которого прибор переходит из открытого состояния в закрытое, оно составляет десятки микросекунд.

В зависимости от типа фотоприемника оптроны могут применяться в электронных устройствах для переключения, преобразования, согласования, модуляции и т.д. Они могут использоваться также в качестве малогабаритных импульсных трансформаторов, реле для коммутации напряжений и токов, в автогенераторах, цепях обратной связи и т.д.

Оптроны с открытым оптическим каналом служат в качестве раз­личных датчиков (перемещения, «края объекта» и др.). В устройствах передачи информации часто применяют оптоэлектронные интегральные микросхемы, в которых в одном корпусе объединены оптроны и интегральная микросхема. Фотоприемник такой микросхемы может быть изготовлен в том же кристалле кремния, что и транзисторная микросхема, как одно целое.

Оптоэлектронные устройства с управляемым световодом можно использовать в качестве логических ячеек преобразователей частоты, в устройствах переключения индикаторов, индикаторах вида жидкости, устройствах измерения малых перемещений, сенсорных устройствах очувствления роботов и т.д. Эти устройства обладают высоким быстродействием, помехозащищенностью, возможностью применения в агрессивных и взрывоопасных средах.

В последнее время при изготовлении оптоэлектронных устройств оказывается возможным удалять источник и приемник излучения из зоны измерения (от объекта контроля) на десятки метров с помощью элементов волоконной оптики – волоконных световодов (жгутов из нитей стекловолокна).

Оптоэлектронные устройства широко применяют в вычислительной технике, автоматике, контрольно-измерительных устройствах. В дальнейшем применение этих устройств будет расширяться по мере улучшения их характеристик: надежности, долговечности и температурной стабильности.
