П.1.1. Конструкция соединителя



Универсальный механический соединитель Fibrlok 2900 предназначен для сращивания одномодовых и многомодовых ОВ с диаметром оболочки 125 мкм. Корпус соединителя имеет серую окраску. На корпус нанесена маркировка 3М Fibrlok. Общий вид соединителя приведен на рис. П.1.

Рис. П.1. Вид механического соединителя Fibrlok



На рис. показаны следующие элементы соединителя:

1 – знак, обозначающий размеры защитного покрытия ОВ (1/4 окружности – для диаметра 250 мкм и полная окружность для диаметра 900 мкм);

2 – торец корпуса соединителя;

3 – порт для ввода ОВ;

4 – крышка;

5 – корпус.

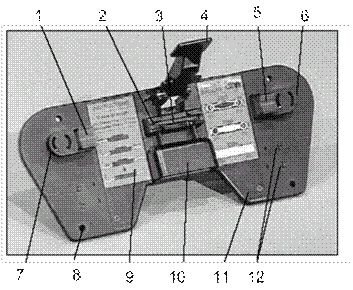

Соединение волокон в механическом соединителе 3М Fibrlok 2900 выполняется на монтажном столике, внешний вид которого представлен на рисунке П.2. В состав монтажного столика входят следующие элементы:

1, 5 - мягкая прокладка для фиксации волокон;

2 - направляющая канавка для юстировки ОВ;

3 - место установки соединителя;

4 - пресс;

6, 7 – поворотный фиксатор;

8 – крепежные отверстия;

9 – краткая инструкция;

10 – подставка для пальцев;

11 - основание;

12 - риски для проверки длины скола волокна.


Рис. П.2. Монтажный столик
