Управление герконом с помощью ферромагнитного экрана

Управлять состоянием геркона можно с помощью не только магнитного поля, создаваемого катушкой управления, но и поля постоянного магнита. Такой способ широко используется в современных слаботочных аппаратах управления (тумблеры, переключатели, кнопки, командоаппараты) и КИП (сигнализаторы положения, конечные выключатели, датчики). Состояние геркона изменяется при приближении или удалении от него постоянного магнита.

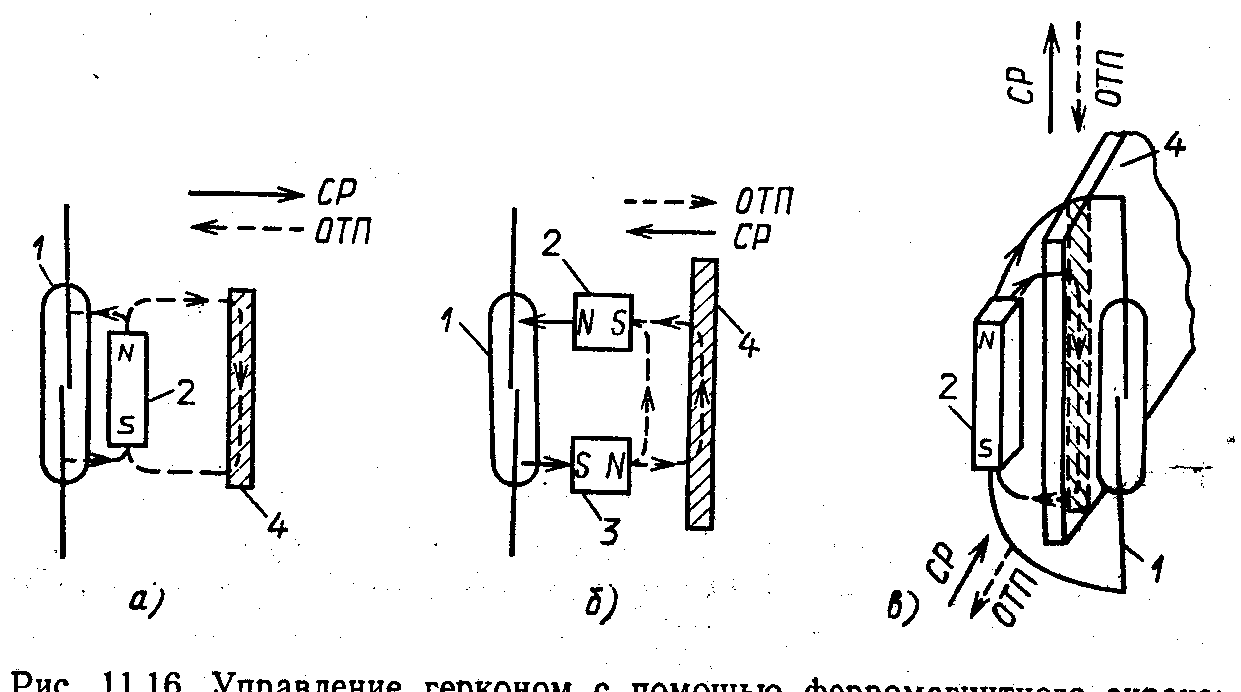

Рис. 4.2.11. Управление герконом с помощью ферромагнитного экрана: а - геркон 1 срабатывает при удалении экрана 4 и магнита 2; б - геркон 1 срабатывает при приближении к магнитам 2 и 3 экрана 4; в - геркон 1 срабатывает при удалении экрана 4 из зазора между герконом и постоянным

магнитом 2

Следует отметить, что при наличии постоянного магнита управление герконом может производится за счет ферромагнитного экрана (рис. 4.2.11).
