П.2.1. Основные элементы и органы управления. Назначение и область применения



Внешний вид сварочного аппарата КСС-111 представлен на рис. П.1 – П.3.

К основным элементам КСС-111 относятся:

· юстировочное устройство 1;

· электроды 2;

· микроскоп 3;

· микроманипуляторы 4 – 6;

· подвижный кронштейн 7;

· тумблер включения аппарата 8;

· тумблер выбора режима подачи электрической дуги электродов оплавление/сварка 9;

· кнопка подачи дуги 10;

· тумблер включения термопечи 11.



В состав юстировочного устройства 1, представленного на рис. П.3, входят две каретки: левая подвижная (12) и правая неподвижная (13).

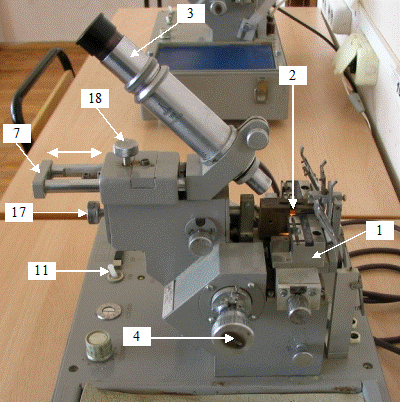

Рис П.1. Внешний вид сварочного аппарата КСС-111. Общий план. Вид слева

В состав юстировочной каретки (рис. П.4.) входят: V-образная канавка 14, предназначенная непосредственно для юстировки сращиваемых ОВ, внутренний 15 и внешний 16 откидные магнитные зажимы, позволяющие фиксировать волоконный световод в V-образной канавке.

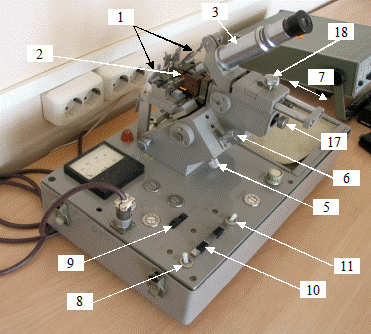

Рис. П.2. Внешний вид сварочного аппарата КСС-111. Общий план. Вид справа



Положение электродов относительно места стыка сращиваемых ОВ дополнительно корректируется микроманипуляторами 17, 18 (рис. П.1 – П.3).

Усадка гильз КДЗС осуществляется в термопечи 19 (рис. П.3).



Рис. П.3. Внешний вид сварочного аппарата КСС-111. Общий план. Вид справа





Рис. П.4. Юстировочное устройство: юстировочные каретки – подвижная (слева) 12 и неподвижная (справа) 13



Согласно обозначениям, приведенным на рис. П.1 – П.3, положение подвижной юстировочной каретки в продольной плоскости регулируется с помощью механизма фиксированной подачи, управляемого микроманипулятором 4, на рабочую поверхность которого нанесены риски шкалы (цена дел. 1 мкм).

Увеличенное изображение микроманипулятора 4 представлено на рис. П.5. Поворот микроманипулятора по часовой стрелке («от себя») приближает, а против часовой стрелки («на себя»), напротив, удаляет подвижную каретку от электродов.





Рис. П.5. Манипулятор управления положения подвижной юстировочной каретки в продольной плоскости



Рис. П.6. Манипуляторы управления положения подвижной юстировочной каретки в поперечных плоскостях



Управление положением каретки в поперечной плоскости Х осуществляется с помощью микроманипулятора 5 (нижний), а в плоскости Y – микроманипулятором 6 (верхний), соответственно, изображение которых приведено на рис. П.6.



Рис. П.7. Панель управления сварочного аппарата КСС-111



Качество юстировки сращиваемых ОВ контролируется с помощью расположенного на подвижном кронштейне 7 микроскопа 3 (рис. П.1 – П.3). Крайние положения каретки кронштейна («от себя/на себя») через систему зеркал позволяют отображать в окуляр микроскопа положение сращиваемых световодов в обеих поперечных плоскостях X и Y.

Панель управления аппаратором КСС-111 (тумблеры 8 – 10) представлена на рис. П.7.



Внимание!!!

В процессе выполнения лабораторной работы без разрешения преподавателя категорически запрещается изменять положение, осуществлять поворот НЕ ПРЕДСТАВЛЕННЫХ в данном приложении регулировочных винтов и микроманипуляторов прочего назначения. Несанкционированный доступ сбивает настройки сварочного аппарата вплоть до вывода из строя как отдельных его элементов, так и всего аппарата в целом.
