Сплошные эмали

В эту группу объединяются эмали, сходные по техно­логии изготовления, но обладающие различными художе­ственными качествами. Первой технологической особен­ностью, позволяющей объединить эмали, входящие в эту группу, является то, что эмаль сплошь покрывает метал­лическую основу, имеющую лишь конструктивное значение. Второй особенностью, непосредственно обусловлен­ной первой, является использование цветных металлов для основы изделий, поскольку металл сплошь закрывается эмалью и декоративной роли не играет. Поэтому драго­ценные металлы (золото, серебро) здесь в настоящее время не применяются. Исключение составляют некоторые юве­лирные изделия с росписной эмалью по золоту и серебру.

Эмаль с накладками из металла (проволока, зернь, вырезки из листа) известна с XVI века. Русским вариан­том этой техники являются Устюжские эмали, отличаю­щиеся своеобразным технологическим приемом; эмалевые изделия, выпускаемые фабрикой братьев Поповых, которая была открыта в Великом Устюге в 1761 г. За сравнительно короткий срок (всего 15 лет) фабрикой было выпущено большое количество различных изделий, многие из кото­рых хранятся сейчас в музеях нашей страны. Это подносы, ларцы, коробочки, табакерки и другие предметы.

Кроме Великого Устюга этот технологический прием был известен также мастерам Сольвычегодска. Однако к концу XVIII в. эта техника повсеместно оказалась забытой.

Сущность технологического процесса заключалась в следующем: из тонкого листового металла (чаще всего из красной меди, реже из серебра) изготовлялось изделие. Затем с обеих сторон его сплошь покрывали глухой эмалью: белой, синей, голубой или реже зеленой и желтой. В отдельных случаях применялась эмаль двух цветов. Например, все изделие покрывалось голубой эмалью, а отдельные его участки выделялись желтой, причем никаких перегородок из металла между различными цветами эмали не делалось. Процесс наложения и обжига эмали повто­рялся несколько раз до тех пор, пока все изделие не приобретало гладкую и ровную, как бы фарфоровую, поверх­ность. Затем из тонкой серебряной или медной (золоченой или серебряной) фольги с помощью специальных стальных матриц штамповались рельефные узоры и вырезались по контуру. На эмалированное изделие накладывались гото­вые рельефы и изделие нагревалось до расплавления эмали; при этом металлические накладки прочно вплавля­лись в эмалевый слой. Иногда все изделие, включая и металлические накладки, покрывалось прозрачной эмалью (типа фондана) и еще раз обжигалось. В этом случае металлические рельефы оказывались под эмалью и просве­чивали сквозь нее.

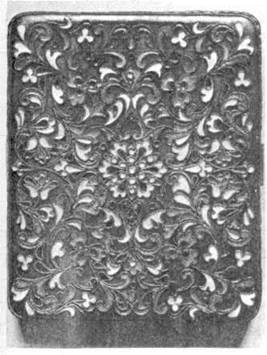

13. Эмаль по скани. Порт­сигар. Современная работа

На Ленинградском объединении «Русские самоцветы» по технологии, разработанной ВНИИ-Ювелирпромом, в на­стоящее время изготовляют изделия из томпака, серебра 875-й пробы и золота 583-й пробы с вплавленными в эмаль накладками. Накладки вырубают на штампе из фольги этих металлов толщиной от 0,18 до 0,2 мм, металл предвари­тельно тщательно отжигают в муфеле при температу­ре 300 — 400°С в течение 2 — 3 мин, отбеливают в концентри­рованной соляной кислоте, промывают в проточной воде, крацуют капроновыми щетками с 3 — 5-ным раствором угле­кислого калия (поташа), промывают и сушат.

Вырубленные детали осторожно (чтобы не помять) обезжиривают в 5 — 10-ном растворе едкого натра, промы­вают в горячей и холодной воде и просушивают.

Изделие покрывают эмалью и обжигают с таким рас­четом, чтобы толщина эмалевого слоя в три раза превы­шала толщину вплавляемой детали-накладки, а площадь накладки не превышала 1/5 площади эмалевой поверхности.

Чистую ровную эмалевую поверхность изделия еще раз протирают льняной тканью, смоченной дистиллированной водой, и насухо вытирают. Затем поверхность кисточкой смазывают небольшим количеством клея БФ-6, разведенно­го этиловым спиртом в отношении 1 : 13. (При приготовле­нии клеевого раствора спирт следует приливать неболь­шими порциями и все время интенсивно перемешивать. Готовый разведенный клей необходимо хранить в посуде с притертой пробкой.) Пинцетом переносят накладку на изделие и приклеивают. Изделие укладывают на подставку так, чтобы поверхность эмали с вплавляемой деталью была параллельна поверхности подставки. Подставку с деталью переносят в муфель и в течение 6 — 10 мин обжигают при температуре 680 — 770°С. Время обжига зависит от пло­щади вплавляемой детали и массы заготовки, а также от температурного интервала используемой эмали и метал­ла. Для некоторых эмалей температуру повышают на 10 — 20°С, а также увеличивают время обжига.

После обжига изделие охлаждают на воздухе, отбели­вают в концентрированной соляной кислоте, тщательно промывают и сушат.

Следует заметить, что при плохой подготовке поверх­ности вплавляемая деталь отслаивается, получается брак и работу приходится повторять вновь. Необходимо заново опилить поверхность эмали от следов вплавления.

Наилучшие результаты дают эмали № 10 (белая), № 28 (голубая), № 84 (зеленая) и № 124 (синяя). В случае брака поверхность эмали после опиловки не обязательно повторно обжигать, а вплавляемую деталь можно наклеи­вать прямо на опилованную поверхность и затем обжигать.

В настоящее время этот прием получил свое дальней­шее развитие. Сейчас в качестве накладок чаще всего применяют серебряную проволоку и зернь. Кроме того, своеобразным новым вариантом, получившим распростра­нение в Европе, являются накладки из эмалевой зерни, т. е. мелких шариков, предварительно сплавленных из тугоплавкой эмали.

Рельефные эмали. Это вид эмалей происходит, по-видимому, от древних выемчатых эмалей и относится еще к XIII в. (Италия), когда на заре Ренессанса появи­лись резные ювелирные изделия с прозрачными синими эмалевыми фонами, окаймляющими рельефные изображе­ния. Позднее рельефы становятся выше, резьба глубже и, наконец, полностью заливают барельефы эмалью. Следует различать два варианта этого вида эмали: просвечивающие и собственно рельефные.

14. Портсигар. Грави­ровка покрыта проз­рачной эмалью
