Статические характеристики двухпозиционных регуляторов

Двухпозиционные регуляторы по виду статической характеристики и логике работы управляющего устройства могут быть представлены в одном из следующих видов (рис. 6).

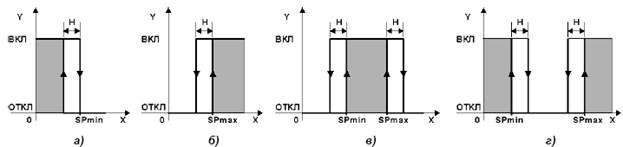

Рис. 6 - Виды статических характеристик двухпозиционных регуляторов

Вид статической характеристики, представленный на рис. 6-а: обычно применяется в различных системах управления нагревом - нагревательных приборах, печах, термошкафах, теплообменниках и т.п. Данный тип регулятора называется обратным регулятором.При использовании в системах сигнализации данная логика работы выходного устройства носит название «меньше установленного значения» или - «меньше минимума».

Вид статической характеристики, представленный на рис. 6-б: обычно применяется в различных процессах управления охлаждением – в системах вентиляции, в холодильных установках и т.п. Данный тип регулятора называется прямым регулятором. При использовании в системах сигнализации данная логика работы выходного устройства носит название «больше установленногозначения» или - «больше максимума».

Виды статических характеристик, представленные на рис. 6-в и 6-г: применяются для сигнализации выхода системы управления на рабочий режим. Эти регуляторы еще называют компараторами.

Вид на рис. 6-в используется для сигнализации вхождения параметра в норму. Данная логика работы выходных устройств имеет наименование «в зоне установленных значений» или - «в зоне минимум-максимум».

Вид на рис. 6-г используется для используется для сигнализации выхода параметра за определенные пределы. Данная логика работы выходных устройств имеет наименование «вне зоны установленных значений» или - «вне зоны минимум-максимум».

Типы логики двухпозиционного регулятора (ON/OFF, компаратора) можно посмотреть здесь:
