Типы конструкций

рис. 29. Элементы конструкций пола: 1 — покрытие; 2 — промежуточный слой; 3 — стяжка; 4 — влаго-, тепло- или звукоизоляция, 5 — подстилающий слой; 6 — лаги; 7 — столбики под лаги; 8 — прокладка по двум слоям толя

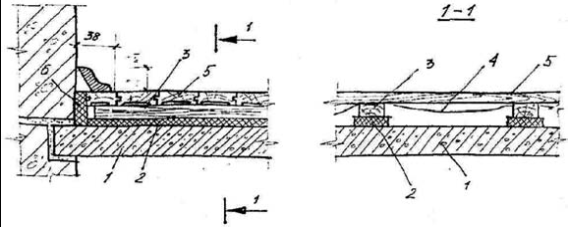

Рис. 30. Полы дощатые: 1 — плита перекрытия; 2 — звукоизоляционная ленточная прокладка; 3 — лага; 4 — пергамин; 5 — шпунтованные доски; 6 — звукоизоляционная прокладка у стены; 7 — деревянный плинтус

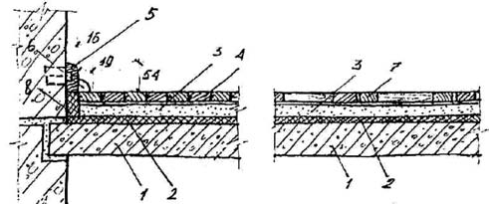

Рис. 31. Полы паркетные: а — из штучного паркета; б — из мозаичного наборного паркета: 1 — плита перекрытия; 2 — звукоизоляция; 3 — стяжка; 4 — паркет штучный на мастике; 5 — плинтус; 6 — раскладка; 7 — паркетные коврики на мастике; 8 — звукоизоляционная прокладка

Рис. 32. Полы из древесностружечных плит: 1 — плита круглопустотная; 2 — песок; 3 —плинтус; 4 — раскладка; 5 — лага; 6 — плита древесностружечная

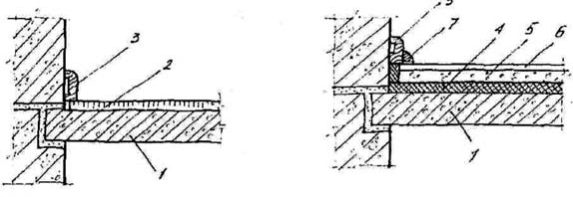

Рис. 33. Полы из линолеума: а — на упругой основе; б — без упругой основы: 1 — плита перекрытия; 2 — линолеум на упругой прокладке; 3 — плинтус; 4 - звукоизоляция; 5 — стяжка; 6 — линолеум; 7 — раскладка

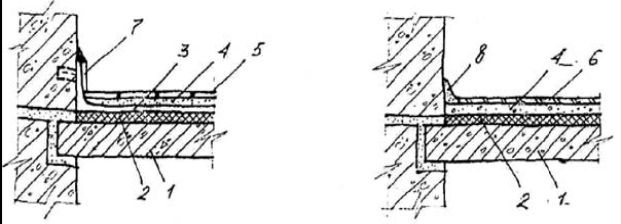

Рис. 34. Полы с водостойким покрытием: а — из керамических плиток; б — со сплошным покрытием: 1 — плита перекрытия; 2 — звукоизоляция; 3 — гидроизоляция; 4 — стяжка; 5 — керамическая плитка; 6 — мозаичное покрытие (террацца); 7 — плинтус из керамических плиток; 8 — плинтус из цементно-песчаного раствора

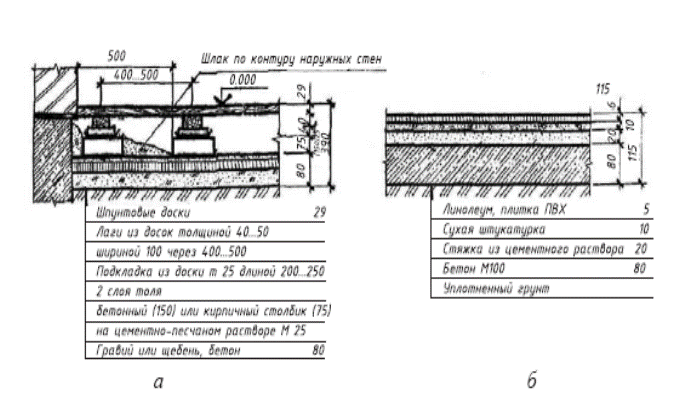

Рис. 35. Полы по грунту в жилом помещении: а — дощатые (в зависимости от степени воздействия грунтовой сырости подстилающий слой устраивается из шлака или щебня с асфальтобетонной стяжкой или бетона марки 100 по уплотненному щебнем грунту); б — линолеум (оклеечная гидроизоляция состоит из 2-х слоев изола на битумной мастике и 3-х слоев толя на дегтевой мастике)

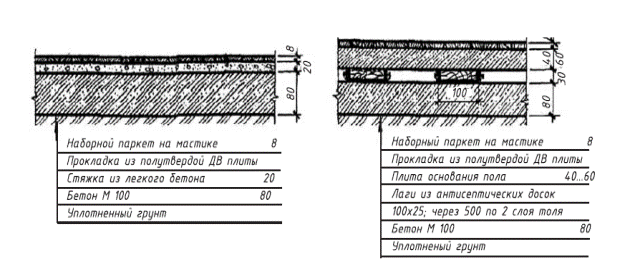

Рис. 36. Полы паркетные по грунту в жилом помещении

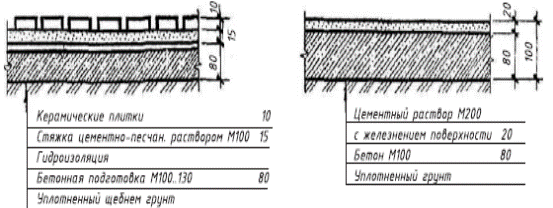

Рис. 37. Полы из керамических плиток, цементные, бетонные по грунту
