Классификация покрытий
Покрытия зданий классифицируются по следующим признакам:
1) по типу водоотвода:
а) покрытия с наружным водоотводом, который осуществляется с помощью желобов и водосточных труб (наружный организованный водоотвод). Покрытия с наружным водоотводом допускается применять для зданий высотой не более 5 этажей;
б) покрытия с внутренним водоотводом, который осуществляется с помощью системы ливневой канализации, состоящей из водоприемных воронок и вертикальных канализационных стояков, расположенных внутри здания.
Рис. 39. Водоотвод: а — наружный; б — внутренний: 1 — скат; 2 — конек; 3 — ребро; 4 — ендова (разжелобок); 5 — водосборный лоток; 6 — водоприемная воронка; 7 — парапет
2) по величине уклона скатов:
а) скатные покрытия с уклоном от 3 до 90°. Данный тип покрытия разделяется на два подтипа — пологие покрытия (уклон от 3 до 45°) и крутые покрытия (уклон от 45° до 90°). Количество скатов крыши может быть различным и зависит от объемно-планировочного и архитектурно-художественного решений здания, его геометрических размеров, заполнения чердачного пространства и других требований. Несущие конструкции скатных покрытий выполняются из дерева с пропиткой антипиренами или из металла.
б) плоские покрытия с уклоном скатов от 0,6 до 3°. Уклон скатов обозначается в градусах, процентах, в долях и в виде дроби. В табл. 1 приведено соотношение этих величин для различных уклонов.
Рис. 40. Основные виды скатных крыш
Односкатная крыша опирается своей несущей конструкцией (системой стропил, фермой и др.) на наружные стены, находящиеся на разных уровнях.
Двускатная (щипцовая) крыша состоит из двух плоскостей, опирающихся на стены, расположенные на одном уровне. Треугольные части торцовых стен между скатами называют фронтонами или щипцами.
Шатровая крыша имеет четыре треугольных ската, вершины которых сходятся в одной точке.
Вальмовая (четырехскатная) крыша образуется от соединения двух трапецеидальных скатов и двух треугольных торцовых скатов, называемых вальмами.
Полувальмовая (двускатная) крыша имеет срезанные вершины над торцовыми стенами в виде треугольников (вальм).
Сводчатая крыша в поперечном сечении может быть очерчена дугой окружности или иной геометрической кривой.
Складчатая крыша образуется от соединения отдельных трапецеидальных элементов — складок.

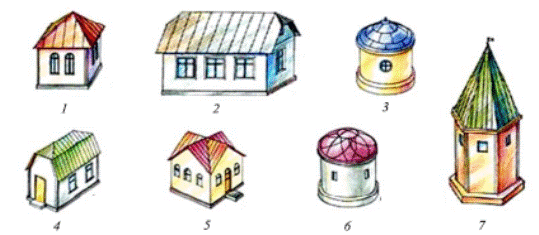

Рис. 41. Формы крыш: 1 — шатровая; 2 — полувальмовая; 3 — конусная; 4 — мансардная с полувальмой; 5 — многощипцовая (четырехщипцовая); 6 — купольная; 7 — пирамидальная (шпилеобразная)
Куполообразная ( купольная) крыша по очертанию представляет собой половину шара со сплошным опиранием по кольцу на цилиндрическую стену.
Крестовый свод представляет собой четыре сомкнутых арочных свода.
Многощипцовая крыша образуется от соединения скатов плоскостей.
Торцы стен под двускатными плоскостями называют щипцами.
Шпилеобразная крыша состоит из нескольких крутопадающих треугольных скатов, сомкнутых к вершине.
Сферическая оболочка по очертанию подобна куполу, но с опиранием на основание в отдельных точках. Пространство между опорами обычно устраивается светопрозрачным.
Крыша из косых поверхностей состоит из нескольких пологих плоскостей, опирающихся на стены.
Крыша с внутренним водостоком широко распространена в современном промышленном и гражданском строительстве.
Плоские крыши имеют уклон до 2,5 %. Их устраивают в виде площадок и используют для профилакториев, укрытых кафе и других целей. Хотя плоские крыши обходятся дороже скатных, экономия на эксплуатационных расходах компенсирует этот недостаток.
Мансардные крыши устраивают в случаях, когда чердачные помещения используют для жилья или имеют служебное назначение.
