Деформации основной площадки

Балластные корыта - замкнутые под каждой шпалой углубления в основной площадке, связанные с недостаточной толщиной балласта под шпалой, образующиеся в начальный период после сооружения земляного полотна, глубиной - 0,1-0,3 м.

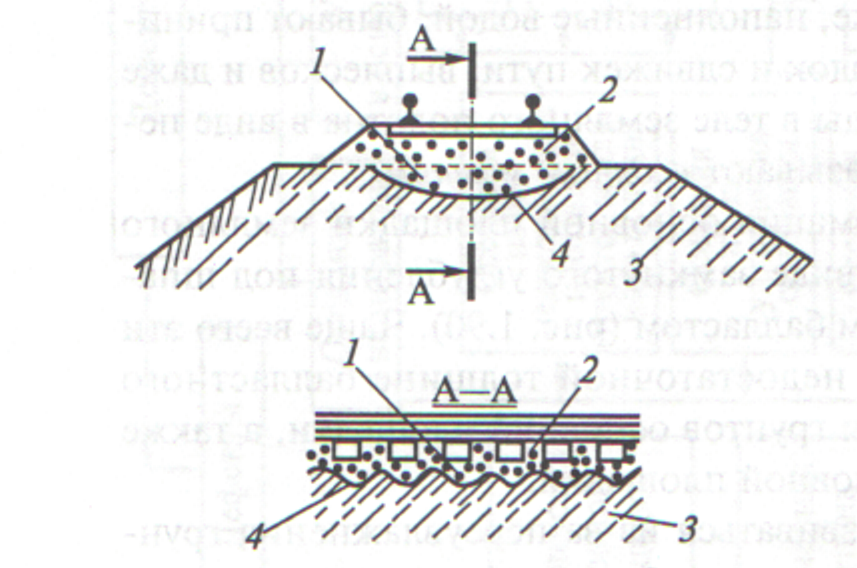

  1 - корыто; 2 - балластный слой; 3- глинистые грунты; 4 - контакт балластных материалов и глинистых грунтов



Балластные ложа - вытянутые вдоль пути, замкнутые под несколькими соседними шпалами углубления, связанные с недостаточным уплотнением грунтов, глубиной - 0,4-0,5 м.



    1 - ложе; 2 - балластный слой; З- глинистые грунты; 4 - контакт балластных материалов и глинистых грунтов



Балластные мешки - замкнутые глубокие вдавленности балласта в грунты насыпей, доходящие в отдельных случаях до основания насыпи, глубиной от одного до несколько метров.

Образуются в течение длительного срока, как правило, на высоких насыпях и, особенно, в зоне водопропускных труб из-за недостаточного уплотнения глинистых грунтов. Опасность балластного мешка состоит в создании условий для сплыва откоса из-за прорыва скопившейся в нем воды и суффозии мелких частиц.

  1 - мешок; 2 - построечный поперечный профиль; 3 - выпирание грунта из-за образования балластного мешка; 4 - глинистые грунты; 5 - контакт балластных материалов и глинистых грунтов

Балластные ложа и мешки иногда имеют углубления, которые называют балластными гнездами.

Балластные гнезда - балластные мешки и ложа, имеющие один или несколько отростков (карманов), заполненных балластными материалами.



  1 - гнездо; 2 - построечный поперечный профиль; 3 - выпирание грунта из-за образования балластного гнезда; 4 - глинистые грунты; 5 - контакт балластных материалов и глинистых грунтов




Опознавательные признаки балластных углублений:

- просадки пути, толчки, перекосы;

- разжижение и выплески балласта;

- трещины на поверхности балластного слоя, на откосах и обочинах;

- образование на откосах потеков грунта и т.п.



Способы усиления основной площадки земляного полотна:



- планировка и уплотнение грунтов основной площадки;

- устройство под балластной призмой защитного слоя из дренирующих грунтов (при глинистых грунтах повышенной влажности);

- укладка на основной площадке под защитным слоем геотекстильных материалов;

- укладка теплоизоляционных материалов (пенопласты, шлаки, торф), предотвращающих деформации морозного пучения;

- отвод поверхностных и подземных вод от земляного полотна;

- укладка в отдельных случаях на основную площадку покрытия из бетонных или железобетонных плит.





Балластные шлейфы образуются при выбрасывании на откосы насыпей старого загрязненного балласта при проведении капитальных путевых работ. Шлейфы покрывают откосы от трети до полной высоты насыпи, имеют откосы от 1:1 до 1:1,5. Накапливающаяся в балластных шлейфах вода увлажняет контактные поверхности с глинистыми грунтами и способствует развитию дефектов земляного полотна.



Одним из наиболее распространенных видов деформаций основной площадки земляного полотна является пучина.



Пучение грунта - общее или местное поднятие земной поверхности в результате промерзания грунта и увеличения в объеме замерзающей в нем воды.

Пучащими грунтами являются суглинки, глины, супеси, мелкозернистые глинистые грунты.



Пучины земляного полотна - деформации, образующиеся при сезонном промерзании и оттаивании подбалластной зоны из увлажненных пучинистых глинистых грунтов и проявляющиеся в неравномерном поднятии и опускании основной площадки земляного полотна и рельсовых нитей.



По характеру искажения положения рельсовых нитей пучины разделяют на прямые (искажения на одном месте пути по обеим нитям), косые (искажения на одной нити сдвинуто относительно искажения на другой), перекосные и односторонние (искажения только по одной рельсовой нити).



В результате пучения промерзающего балластного слоя возникают балластные пучины, в результате пучения грунтов земляного полотна грунтовые пучины, проявляющиеся в виде горбов, впадин и перепадов.



а - горбы; б - впадины; в - перепады

1 - уровень головки рельса зимой;

2 - уровень головки рельса летом;

3 - балластный слой;

4 - песчаная подушка;

5, 6 и 8 - глинистые грунты;

7- граница промерзания;

9 - песчаная линза;

10 - уровень грунтовых вод;

h - высота горба под балластным слоем;

ho - впадины и перепады



Балластные пучины возникают в первой половине зимы; глубина (высота) их около 50 мм; в начале весны пучины быстро спадают.
