Схема защиты с независимой характеристикой

Схема защиты представлена на рис. 4.5.2. На схемах: TL_A, TL_C – промежуточные трансформаторы реле времени; KT – обмотка электродвигателя реле времени; KL1.3, KL2.3 – контакты, шунтирующие контакт реле времени.

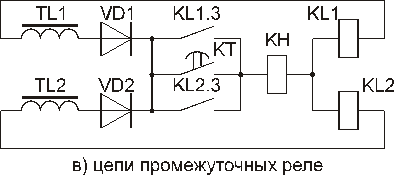

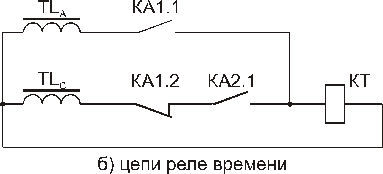

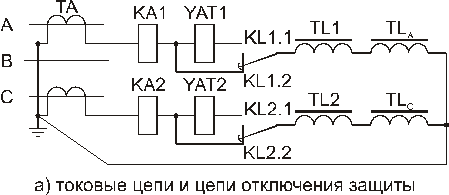

Рис. 4.5.2

Пояснения к схеме.

1. Во избежания отказа реле времени при двухфазном КЗ АС цепь обмотки TL_C разрывается размыкающим контактом КА1.2. В противном случае, как показано на рис. 4.5.3, ток, протекающий через обмотку электродвигателя очень мал и реле не сработает.

Рис. 4.5.3

2. После включения катушек отключения выключателей YAT ток от трансформаторов тока уменьшается, реле КА и КТ могут разомкнуть свои контакты. Однако благодаря самоудерживающим контактам промежуточных реле KL1.3 и KL2.3 преждевременного возврата реле KL при этом не произойдет.
