Вычитание тел в AutoCad

Что такое команда «Вычитание из тел»?

С помощью этой команды из множества тел удаляются те части объема, которые также принадлежат другому множеству. Это можно использовать, например, для получения отверстий в механических деталях путем вычитания цилиндров.

Команда появилась только в AutoCad 2008.

Кнопка команды выглядит так:

Вычитание это булевая операция и не будет работать, если из тела вычитать неизвестно что.

Вот что можно сделать с помощью этой команды:

Отверстия получены с помощью команды «Вычитание»



Отверстия получены с помощью команды «Вычитание»

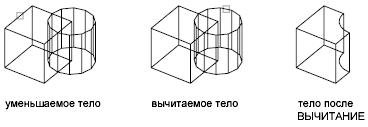

Пример использования команды и порядок ее выполнения





1.Выберите команду Вычитание.

2.В ответ на предложение выбора тела и области, из которых будут происходить вычитания, выберите фигуру клин и нажмите Enter.



3.Далее нужно выбрать вычитаемые тела и области. Выберите цилиндр и нажмите Enter.






Справка из программы



Панель:Моделирование

Меню: Редактировать Редактирование тела ВычитаниеОтсутствует в меню.

Ввод команды: Вычитание

Пульт управления :Панель создания 3D объектов, Вычесть

Выберите тела и области, из которых будет выполняться вычитание...

Выберите объекты: Выбрать объекты любым способом и нажать ENTER по завершении выбора объектов

Выберите тела или области для вычитания...

Выберите объекты: Выбрать объекты любым способом и нажать ENTER по завершении выбора объектов

Объекты второго набора вычитаются из объектов первого набора. Создается новая (единственная) область или тело.

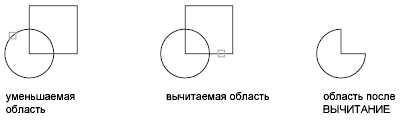

Вычитать области можно только из компланарных областей. Однако с помощью команды ВЫЧИТАНИЕ можно одновременно проводить вычитание для нескольких плоскостей. Программа создает отдельные вычитаемые области на каждой плоскости.
