Групповые осветительные сети

Групповые распределительные щитки осветительной сети целесообразно, как и в силовых сетях, размещать в центре нагрузок со смещением по возможности в сторону источника питания. Однако по условиям архитектурно-планировочных решений и интерьера помещений от этой рекомендации приходится отступать, располагая щитки на лестничных клетках, в коридорах в специальных шкафах-нишах, предусматриваемых в архитектурно-строительной части проекта.

Отходящие от щитков групповые линии могут быть однофазными (фаза плюс нуль), двухфазными (две фазы плюс нуль) и трехфазными четырехпроводными (три фазы плюс нуль), (Рис. 12) Аппараты защиты в нулевых проводах устанавливать не разрешается, за исключением взрывоопасных помещений класса В-1, где в целях повышения взрывобезопасности аппараты защиты устанавливаются не только в фазных, но и в нулевых проводах, а для зануления прокладывается отдельный защитный проводник. Рекомендации для выбора той или иной схемы групповой линии не могут быть однозначными, так как в значительной степени зависят от протяженности, количества светильников, их расположения, удобства управления и эксплуатации, а также обеспечения нормируемых уровней коэффициента пульсации при люминесцентном освещении в помещениях с напряженной зрительной работой. Надо помнить, что предпочтение следует отдавать трехфазным четырехпроводным групповым линиям, обеспечивающим втрое большую нагрузку и в 6 раз меньшую потерю напряжения по сравнению с однофазными групповыми линиями, но при вдвое большей протяженности проводов. В небольших помещениях, где нет особых требований к качеству освещения и установлено небольшое количество светильников, применяются однофазные групповые линии. В помещениях коридорного типа с большим числом мелких помещений по коридору прокладывается четырехпроводная групповая линия, а ответвления в комнаты выполняются двухпроводными.

Ниже приводятся некоторые указания норм по устройству групповых сетей электрического освещения:

а) питание штепсельных розеток местного освещения следует, как правило, выделять в отдельные групповые линии, если это не связано с существенным увеличением протяженности сети;

б) к групповым линиям освещения лестниц, этажных коридоров, холлов, технических подполий, подвалов и чердаков, как и в жилых зданиях, допускается присоединять 60 люминесцентных ламп или ламп накаливания мощностью до 65 Вт включительно на фазу. Для линий, питающих многоламповые люстры, число ламп на фазу не ограничивается;

в) при прокладке по общим трассам рекомендуется объединение нулевых проводов линий одного вида освещения преимущественно для линий, принадлежащих к разным фазам сети. Объединение нулевых проводов линий рабочего и эвакуационного и аварийного освещения не разрешается;

г) общие для нескольких линий нулевые провода при проводке в трубах должны прокладываться совместно с фазными проводами;

д) выключатели должны устанавливаться только на фазных проводах, за исключением случаев, предусмотренных гл. II-3 ПУЭ для взрывоопасных помещений класса В-1.

е) распределение нагрузок между фазами сети освещения должно быть по возможности равномерным, разница в токах наиболее и наименее нагруженной фазы не должна превышать 30% в пределах одного щитка и 10 % в начале питающих линий;

ж) в трехфазных протяженных группах рекомендуется присоединять отдельные светильники к фазам сети в следующем порядке: А, В,С,А, В, С в случаях, когда при отклю-
чении одной или двух фаз необходимо сохранить уменьшенную освещенность по всей площади помещения, например торгового зала, конференц-зала и т. п., и А, В, С, С, В, А,
если такого требования нет;

з) управление общим освещением рекомендуется осуществлять следующим образом:

в помещениях с боковым естественным освещением предусматривать отключение светильников рядами, параллельными окнам;

на одно отключение объединять только светильники, требующие одновременного действия по условиям технологического процесса, например прилавки в магазинах, проходы в книгохранилищах или складах и т. п.;

в крупных помещениях, таких как торговые и обеденные залы, конференц-залы, вестибюли гостиниц, помещения приема заказов домов быта, а также в различных ко­ридорах и проходах предусматривать возможность включе­ния небольшой части светильников, создающих по всей площади освещенность, достаточную для уборки помещения. Для этой же цели могут быть использованы светильники эвакуационного и аварийного освещения;

и) управление эвакуационным и аварийным освещением должно предусматриваться со щитков при минимальном числе последних. Помещения с достаточным естественным освещением и без него должны питаться отдельными группами. Допускается применение для обоих видов помещений общих групп с установкой дополнительных выключателей для помещений, имеющих естественное освещение. Дополнительные выключатели следует предусматривать также для аварийного и эвакуационного освещения отдельных непроходных помещений, в которых люди не находятся постоянно (гардеробы, конференц-залы и т. п.);

к) светильники у входов в здания следует присоединять к групповой сети внутреннего освещения, преимущественно к сети аварийного освещения;

л) светильники и штепсельные розетки местного и переносного освещения при напряжении 12—42 В следует питать от понижающих трансформаторов, присоединяемых к сети рабочего или эвакуационного освещения (в последнем случае только отдельными группами). Применение автотрансформаторов не допускается.

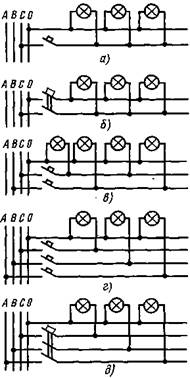

Рис.12. Схемы групповых линий при трехфазной системе с нулевым проводом:

а - двухпроводная; б - двухпроводная для взрывоопасных помещений класса В-1; в - трехпроводная; г - четырехпроводная, защищаемая однополюсными автоматами; д - четырехпроводная, защищаемая трехполюсным автоматом.
