Компрессор ДХ-1010.

Изучите конструкцию компрессора ДХ-1010 по рисункам 1, 2, а затем приступите к разборке компрессора.

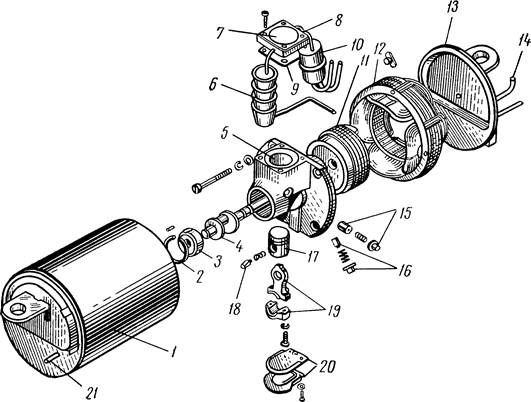

Рисунок 1 – Детали герметичного компрессора ДХ-1010:

1 – кожух компрессора; 2 – замочное кольцо; 3 – подшипник; 4 – коленчатый вал;

5 – цилиндр; 6 – глушитель нагнетания; 7 – заглушка камеры всасывания;

8 – головка цилиндра; 9 – всасывающий клапан; 10 – глушитель всасывания;

11 – ротор; 12 – статор; 13 – крышка; 14 – всасывающая трубка; 15 – редукционный клапан; 16 – масляный насос; 17 – поршень; 18 – палец с клином; 19 – шатун;

20 – маслозаборник; 21 – нагнетательная трубка



Во всех компрессионных бытовых холодильниках типа «Саратов» устанавливался однотипный герметичный компрессор ДХ-1010 (рисунок 1).

Компрессор модели ДХ-1010 с горизонтальным валом и вертикальным цилиндром. Частота вращения 25 с-1 (1500 об/мин). Диаметр цилиндра 27 мм. Изготавливали модели с ходом поршня 14 и 16 мм. Холодопроизводительность (при температуре кипения tо = -15°С, температуре конденсации
tк = 30°С) первой модели 140 Вт (120 ккал/ч), второй — 165 Вт (140 ккал/ч). Номинальная мощность электродвигателя 93 Вт.

Кожух компрессора 1 изготовлен из стальной трубы, к которой приварены две стальные крышки 13. В кожух запрессованы корпус компрессора и статор электродвигателя 12, соединенные четырьмя винтами. В одну из крышек кожуха впаяны проходные контакты со стеклянной изоляцией, в другую – служебный штуцер для заполнения агрегата маслом и фреоном. Электродвигатель однофазный (с пусковой и рабочей обмотками), пазы ротора залиты алюминиевым сплавом. Масса компрессора 14 кг.

Глушители приварены к всасывающим и нагнетательным трубкам. Всасывающий глушитель 10 состоит из двух, а нагнетательный 6 – из четырех камер с небольшими отверстиями в перегородках.

Компрессоры устанавливают на двух, трех или четырех наружных пружинных виброизоляторах (подвесках).

Взаимное расположение деталей и конструкцию мотор-компрессора можно изучить по разрезу компрессора и рисунку (рисунок 2).

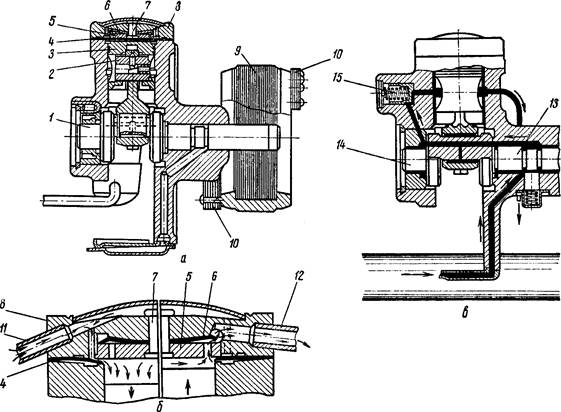

Рисунок 2 – Конструкция компрессора ДХ-1010:

а – собственно компрессор; б – клапанная группа (такт всасывания – слева,

такт нагнетания – справа); в – система смазки:

1 – коленчатый вал; 2 – поршневой палец; 3 – поршень; 4 – всасывающий клапан;

5 – седло клапана; 6 – нагнетательный клапан; 7 – заклепка; 8 –крышка цилиндра;

9 – ротор электродвигателя; 10 – противовес; 11 –всасывающие трубки;

12 – нагнетательная трубка; 13 – коренной подшипник; 14 – концевой подшипник;

15 – редукционный клапан



Собственно компрессор (без кожуха и статора) показан на рисунке 2, а. Коленчатый вал 1 из термически необработанной низкоуглеродистой стали А-12 приводит в движение шатун с разъемной нижней головкой, без вкладышей. Поршень 3 с двумя уплотняющими канавками также сделан из стали А-12. Поршневой палец 2 фиксируется в поршне с помощью клина и пружины. Противовес 10 прикреплен к ротору 9 двигателя. Шатун и корпус компрессора, в том числе цилиндр и подшипники, сделаны из серого перлитоферритового чугуна.

К крышке цилиндра 8 (рисунок 2, б) припаяны две всасывающие трубки 11. Квадратная пластинка всасывающего клапана 4 зажата по контуру между крышкой и цилиндром. Всасывающие отверстия расположены по окружности расточки в крышке. Круглая пластина нагнетательного клапана 6 закрывает отверстия в седле 5. Седло соединено заклепкой 7 с крышкой цилиндра 8. В пространство над седлом введена нагнетательная трубка 12.

Изучите конструкцию головки цилиндра с клапанной группой и рассмотрите (показав стрелками) прохождение паров фреона и работу клапанов.

По рисунку и разрезу компрессора изучите систему смазки (рисунок 2, в). Нижняя часть кожуха заполнена маслом. Система смазки компрессора ДХ-1010 принудительная (масляный насос), для поддержания давления масла имеется редукционный клапан. Смазка осуществляется ротационным насосом, ротором которого служит эксцентричная выточка на валу компрессора. Масло из нижней части кожуха подается к коренному подшипнику 13, потом по сверлению в коленчатом валу к другому подшипнику 14 и через редукционный клапан 15 в специальную канавку, сделанную по образующей цилиндра.
