Конструкция двухроторного маслозаполненного винтового компрессора



Компрессор состоит из корпуса (с вертикальным разъемом), передней и задней крышки. Передняя крышка имеет всасывающую полость, всасывающее окно и передний опорный подшипник.

Внутри корпуса имеются цилиндрические расточки, в которых установлены роторы (винты). Роторы вращаются в опорных подшипниках, которые воспринимают только радиальные силы. Осевые силы, действующие на ротор, воспринимаются упорным подшипником. В большинстве конструкций опорные – подшипники-скольжения, а упорные – качения.

Рабочие органы компрессора представляют собой цилиндрические валы на средней, утолщенной части которых нарезаны винтообразные зубья. В двухроторных компрессорах один ротор является ведущим, другой является ведомым (Рисунок 26).

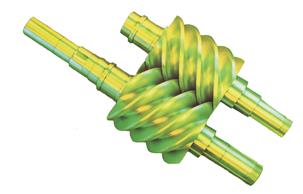

Рисунок 26 – Винты

Ведущий ротор имеет толстые, выпуклые зубья, а ведомый ротор – тонкие вогнутые зубья. Зубья ведущего и ведомого ротора входят во взаимное зацепление. Количество зубьев может быть разным в зависимости от конструкции завода-изготовителя, внутренней степени сжатия и т. д.

Наиболее частое соотношение зубъев: 4:6; 5:7; 7:8; и т.д.

Профиль винтов выполнен таким образом, что при вращении они обкатываются друг по другу. Для предотвращения сдвига ротора по оси при неблагоприятных условиях работы, на ведущем роторе имеется разгрузочный поршень-думмис. При сдвиге ротора масляная система подает масло к поршню и предотвращает сдвиг.

В винтовых компрессорах отсутствуют всасывающий и нагнетательный клапаны. Всасывающее окно расположено в верхней части передней крышки компрессора. Нагнетательное окно расположено в нижней части задней торцевой поверхности корпуса. Таким образом окна расположены как бы диагонально по отношению к ротору.

Особенностью винтового компрессора является возможность плавного регулирования объемной производительности от 100 до10% c помощью золотника. Золотник находится в нижней части корпуса компрессора под винтами. Основная поверхность золотника – цилиндрическая (Рисунок 27).

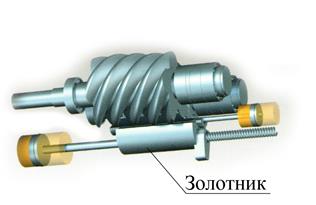

Рисунок 27 – Золотник

Верхняя часть золотника повторяет профиль внутренней поверхности корпуса. Золотник, перемещаясь параллельно оси роторов, уменьшает или увеличивает объем полости сжатия.
