Виды локальных сетей
Локальная сеть может объединять до нескольких сотен компьютеров, стационарно соединенных кабелями. Соединение компьютеров кабелями организуется различным способом, образуя различную топологию сети (звездную, шинную, кольцевую и т. д.). Кабели подсоединяются к ПК через специальное устройство, называемое сетевой картой, или сетевым адаптером. Это устройство вставляется в слот расширения на материнской плате компьютера. Имеются материнские платы со встроенным сетевым адаптером. Сетевые адаптеры (АrсNet, Ethernet, TokenRing) различаются производительностью (скоростью передачи данных) и соответственно стоимостью, например, для сети с числом ПК до 50 обычно применяются недорогие адаптеры класса Ethernet.
Для построения сети используются и другие сетевые устройства (хабы, концентраторы, повторители и др.) различной сложности и стоимости. Применяемые технические средства и топология сети в совокупности определяют надежность функционирования и скорость передачи информации в такой сети: от 100 Мбит/с до 1 Гбит/с.
По количеству подключенных к сети компьютеров сети можно разделить на малые, объединяющие до 10–15 машин, средние –до 50 машин и большие –свыше 50 машин.
По территориальной расположенности ЛВС делятся на компактно размещенные (все компьютеры расположены в одном помещении) и распределенные (компьютеры сети размещены в разных помещениях).
По топологии ЛВС делятся на шинные, кольцевые, радиальные, полносвязные, иерархические и смешанные.
По типам используемых компьютеров среди них можно выделить однородные и неоднородные. В однородных ЛВС используются одинаковые типы компьютеров, имеющие одинаковые операционные системы и однотипный состав абонентских средств. В однородных сетях значительно проще выполнять многие распределенные информационные процедуры (в качестве классического примера можно назвать организацию и использование распределенных баз данных).
По организации управления ЛВС делятся на:
· ЛВС с централизованным управлением;
· ЛВС с децентрализованным управлением.
На этих классах ЛВС остановимся немного подробнее.
В ЛВС наиболее важными (видимыми) для пользователя являются два структурно-функциональных звена: рабочие станции и серверы. Не все ЛВС имеют в своем составе выделенные серверы, в некоторых случаях функции сервера оказываются как бы распределенными между рабочими станциями сети.
С этой точки зрения и можно говорить о двух типах ЛВС в зависимости от присутствия централизованного управления.
Существуют два принципиально разных способа соподчинения компьютеров в локальной сети и соответственно технологии работы в ней:
• одноранговая сеть(рис. 11.1) – это сеть равноправных компьютеров –рабочих станций, каждый из которых имеет уникальное имя – имя компьютера и пароль для входа в компьютер в момент загрузки операционной системы. Имя и пароль входа назначаются владельцем ПК средствами ОС и BIOS. В такой сети могут быть организованы «подсети» – так называемые группы, каждая из которых имеет имя, например «Бухгалтерия».

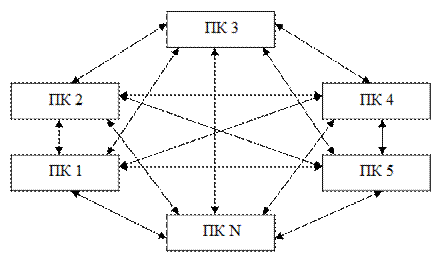

Рис. 11.1. Схема соподчинения ПК в одноранговой сети.
Принадлежность рабочей станции к какой-либо группе может быть задана или изменена пользователем. Равноправность ПК означает, что владельцу каждого компьютера в сети предоставлена программная возможность самому преобразовывать свой локальный ресурс (диски, папки, принтер) в разделяемый, предоставив доступ к нему другим пользователям группы, а также устанавливать права и пароль доступа к ресурсу. Он же отвечает за сохранность или работоспособность этого ресурса. Программные средства позволяют владельцу ПК отменить доступ к ресурсу, т. е. вернуть ему статус локального.
Доступ к «чужим ресурсам» в такой сети организован на уровне ресурсов. Это означает, что доступ к сетевым ресурсам рабочей станции получает любой компьютер, входящий в ту же группу, что и «владелец ресурса». Доступ к сетевым ресурсам компьютеров другой группы невозможен. Понятие пользователь в такой сети отсутствует, а точнее совпадает с понятием компьютер группы.
Водноранговой сети каждая рабочая станция может одновременно как предоставлять свои ресурсы другим компьютерам группы (быть сервером), так и использовать ресурсы других ПК (быть клиентом). Сети этого вида часто организуются в небольших офисах для объединения в сеть небольшого числа компьютеров (10–15 ПК). Создание и эксплуатация такой сети не требуют высокого профессионализма и наличия специального лица – системного администратора, ответственного за функционирование сети;
• иерархические сети(рис. 11.2) – это сети, в которых имеется мощный компьютер – выделенный сервер, ресурсы которого предоставляются другим соединенным с ним компьютерам – рабочим станциям. Ресурсы рабочих станций серверу, как правило, недоступны. Иерархические сети организуются при большом количестве рабочих станций. В сравнении с одноранговыми сетями они обеспечивают более высокое быстродействие и надежность работы сети, повышают конфиденциальность и надежность хранения информации и др.

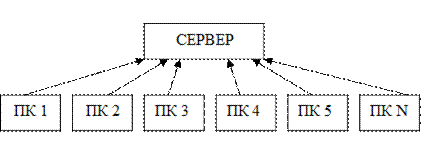

Рис. 11.2. Иерархическая сеть
Однако создание иерархической сети требует высокого профессионализма, а работу всей сети организует системный администратор. В отличие от одноранговой сети предоставление ресурсов сервера в иерархической сети производится на уровне пользователей. Это означает, что для полноценной работы в сети каждый пользователь должен быть персонально зарегистрирован администратором сети, после чего ему назначаются уникальное в сети имя и пароль, под которыми он «будет известен серверу». При регистрации пользователю на сервере выделяются также определенные ресурсы и права доступа к ним. В дальнейшем при подключении к серверу пользователь указывает в специальном диалоговом окне это имя и пароль, и только после этого пользователю открывается доступ к назначенным ему сетевым ресурсам.
Наряду с классическими сетями указанных выше двух видов возможна организация сетей и более сложных видов:
• сочетание одноранговой и иерархической сети, в которой рабочие станции могут быть как подключены к выделенному серверу по принципу иерархической сети, так и объединены между собой в одноранговую сеть;
• иерархическая сеть с несколькими выделенными серверами;
• иерархическая сеть, в которой есть несколько уровней иерархии серверов, при этом серверы нижнего уровня подключаются к серверам более высокого уровня.
Принципы работы в таких сетях близки к тем, что используются в простейших одноранговых и иерархических сетях.
