Построение следов и точки схода прямой по перспективе и вторичной проекции прямой
Пример. Построить картинный след M, предметный след B и точку схода F заданной прямой l (рис. 17.10).

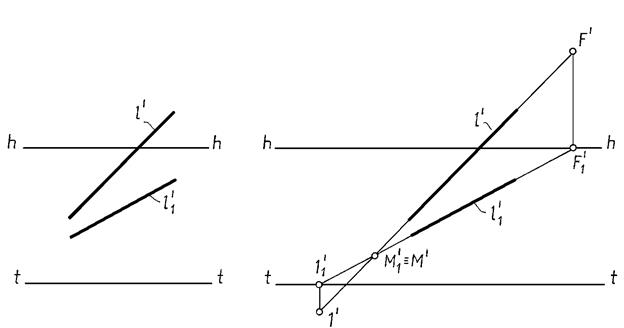

Рис. 17.10
Решение.
1. Строим картинный след – точку пересечения прямой с картиной. Это точка M, у которой вторичная проекция M1¢= l1¢ ∩ t t , а перспектива M¢ принадлежит перспективе прямой l¢.
2. Отмечаем предметный след прямой – точку пересечения прямой с предметной плоскостью: В¢ ≡ В1¢= l1¢ ∩ l1¢.
3. Строим точку схода – перспективу бесконечно удалённой точки прямой. Это точка F, у которой вторичная проекция находится на линии горизонта и принадлежит вторичной проекции прямой F1¢ = l1¢ ∩ hh, аперспектива точки F¢ принадлежит перспективе прямой l¢.
