Дуга переменного тока в цепи с резистором
Рассмотрим работу источника переменного тока — трансформатора с резистором в цепи дуги (рис. 3.3,а). Трансформатор снижает сетевое напряжение до необходимого при сварке, резистор формирует падающую внешнюю характеристику и используется для настройки тока.

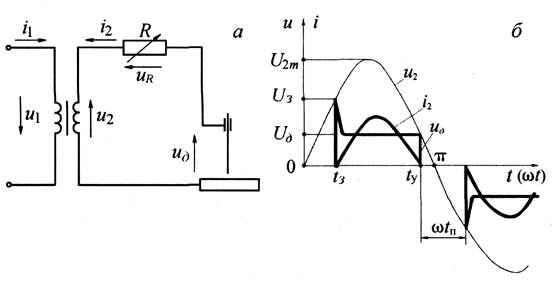

Рис.3.3. Дуга в цепи с резистором: а — электрическая схема, б — осциллограммы тока и напряжения
Поскольку электрическая цепь содержит нелинейный элемент — дугу, ведем анализ для мгновенных значений ид, и2, i2. По второму правилу Кирхгофа для мгновенных значений напряжений имеем:
и2=ид+иR , (3.1)
т. е. вторичное напряжение трансформатора уравновешивается падениями напряжения на дуге и резисторе.
На рис. 3.3, б приведены осциллограммы тока и напряжения для вторичной цепи с учетом следующих ограничений и упрощений.
Напряжение дуги ид от момента зажигания t3до момента угасания tусчитаем постоянным:
ид = Uд,
ав момент зажигания t3 изображаем кратковременным импульсом:
ид = U3.
В интервалах 0-t3 и tу-π дуги нет.
Вторичное напряжение и2 зависит от амплитудного значения U2m и фазы его циклического изменения с частотой ω = 2nf:
и2 = U2m sin ωt.
Сварочный ток i2 = iд, если не учитывать преддуговой ток, получим из (3.1):
i2 =(и2 -ид) /R.
Его кривая имеет вид отрезка синусоиды.
Длительность повторного зажигания t3можно определить, если считать, что до момента зажигания дуги i2 = 0 и иR = 0, т. е. все напряжение трансформатора приложено к межэлектродному промежутку (и2 = ид):
(3.2) |
Как видно на рис. 3.3, б, сварочный ток i2 появляется в момент t3 при достижении напряжением и2 значения напряжения повторного зажигания U3, после чего напряжение дуги устанавливается на постоянном уровне Uд, а ток изменяется по синусоидальному закону до момента угасания tУпри снижении и2 до Uд. В следующем интервале длительностью ωtП , начинающимся в момент tУи заканчивающимся в следующем полупериоде при новом зажигании, сварочного тока нет, если не считать незначительного преддугового тока. Во втором полупериоде описанные процессы повторяются. Наличие бестоковой паузы ωtП затрудняет повторное зажигание дуги и снижает общую устойчивость процесса. Поэтому в современной сварочной технологии трансформатор с резистором не используется.
