Растворимость газов в нефти и воде



От количества растворённого в пластовой нефти газа зависят все её важнейшие свойства: вязкость, сжимаемость, термическое расширение, плотность и другие.

Распределение компонентов нефтяного газа между жидкой и газообразной фазами определяется закономерностями процессов растворения. Способность газа, растворятся в нефти и воде, имеет большое значение на всех этапах разработки месторождений от добычи нефти до процессов подготовки и транспортировки.

Сложность состава нефти и широкий диапазон давлений и температур затрудняют применение термодинамических уравнений для оценки газонасыщенности нефти при высоких давлениях.

Процесс растворения для идеального газа при небольших давлениях и температурах описывается законом Генри:



или , (2.35)



где Vж – объём жидкости-растворителя;

a – коэффициент растворимости газа;

Vг – объём газа, растворённого при данной температуре;

Р – давление газа над поверхностью жидкости

К – константа Генри (К = f(a)).

Коэффициент растворимости газа (a) показывает, какое количество газа (Vг) растворяется в единице объёма жидкости (Vж) при данном давлении:

. (2.36)



Коэффициент растворимости зависит от природы газа и жидкости, давления, температуры.

Природа воды и углеводородов различна. Углеводородная составляющая нефтяного газа растворяется хорошо в углеводородных системах, в нефти, а в воде хуже. Неуглеводородные компоненты нефтяного газа, такие как СО, СО2, Н2S, N2 растворяются лучше в воде. Например, пластовая вода сеноманского горизонта Западной Сибири очень газирована, она содержит приблизительно 5 м3 газа СО и СО2 на 1 т пластовой воды.

Растворимость углеводородов в нефти подчиняется закону Генри. С повышением давления растворимость углеводородного газа растёт.

С повышением температуры растворимость углеводородных газов в нефти ухудшается.

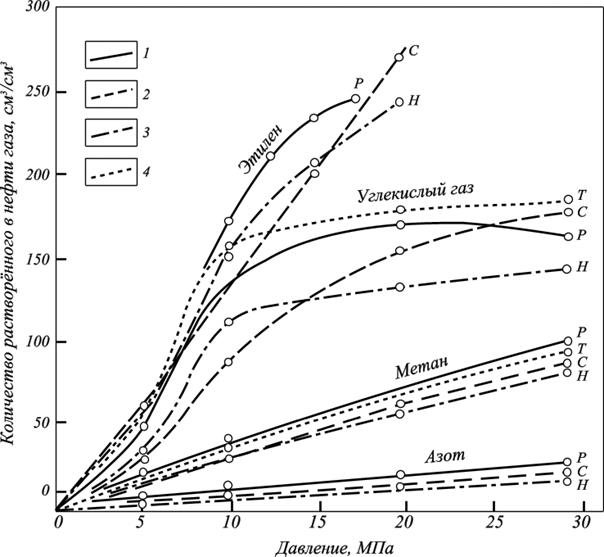

Рис. 2.5. Изотермы растворимости газов при температуре 50оС в нефтях:

1. – ромашкинская (Р); 2. – сураханская (С); 3. – небитдагская (Н);

4. – туймазинская (Т) по данным Т.П. Сафроновой и Т.П. Жузе



Разные компоненты нефтяного газа обладают различной растворимостью в нефтяных системах. С увеличением молекулярной массы газового компонента коэффициент растворимости его в углеводородных системах возрастает. На степень растворения углеводородных газов больше влияет не молекулярная масса растворителя, а его природы.

Растворимость углеводородных газов в нефти увеличивается с повышением содержания в ней парафиновых углеводородов. Работает принцип подобия: подобное растворяется в подобном. При высоком содержании ароматических углеводородов в нефти ухудшается растворимость в ней газов.

Растворимость углеводородов в водене подчиняется закону Генри.

Из эксперимента известно, что при давлении 35 атм и температуре 35°С нефтяной газ растворяется в воде в количестве (Vг/Vж) = 1 м33. Однако, при повышении давления в 10 раз до 350 атм растворимость газа увеличилась всего в 4 раза и составляет 4 м33. Это объясняется тем, что с повышением давления растворимость газов (a) в воде увеличивается, согласно закону Генри.

Однако с увеличением давления возрастает и растворимость солей в воде, то есть увеличивается минерализация воды. При увеличении минерализации (М), растворимость газов в воде уменьшается (рис. 2.6).

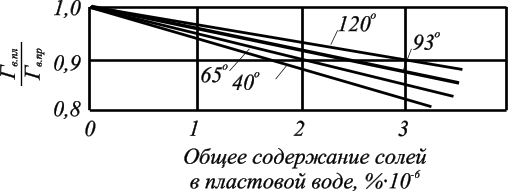

Рис. 2.6. Изменение растворимости природного газа в воде в зависимости от минерализации



Этим и объясняется отклонение зависимости растворимости углеводородов в воде от линейного вида, и при повышенных давлениях не подчинению закону Генри (рис. 2.7).

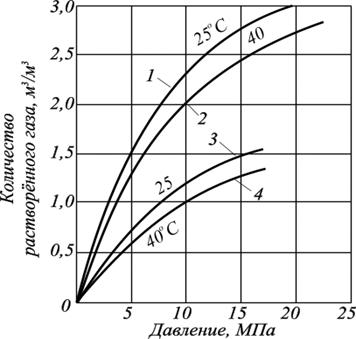

Рис. 2.7. Кривые растворимости газа в чистой и соленой воде при различных температурах и давлениях: 1,2 – дистиллированная вода; 3,4 – 2 М раствор NaCl



Растворимость углеводородного газа в минерализованной воде оценивается по эмпирической формуле:



aпл = aпр • (1 – k • М), (2.37)



где aпл – растворимость нефтяного газа в пластовой воде, м3 м3;

aпр – растворимость нефтяного газа в пресной воде (рис. 2.8);

k – поправочный коэффициент на минерализацию в зависимости от температуры (табл. 2.5);

М – содержание солей, %.

Таблица 2.5

Значения поправочных коэффициентов на минерализацию в зависимости от температуры

Температура, оС
Коэффициент, k 0,091 0,074 0,050 0,044 0,033

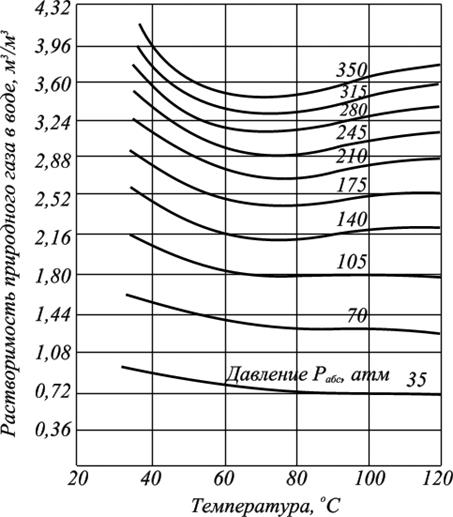

Рис. 2.8. Зависимость растворимости природного газа в пресной воде от температуры при различных давлениях



Рассмотримпример. Определить растворимость углеводородных газов в пластовой воде при давлении 105 атм, температуре 35°С и минерализации 30000 мг/л (3 %).

Решение. Для определения растворимости углеводородных газов в пластовой воде пользуемся формулой 2.37. Находим значение коэффициента растворимости газа в пресной воде (a), используя рис. 2.8. При температуре 5оС и давлении 105 атм величина a = 2,16 м33. Величина поправочного коэффициента оцениваем на основе данных таблицы 2.5, k ≈ 0,07. Растворимость углеводородного газа в пластовой воде рассчитываем по 2.37:



aрт = 2,16 · (1 – (0,0 7 · 3) = 2,16 · 0,79 = 1,7 (м33).



Растворимость газа зависит от температуры. С увеличением температуры растворимость углеводородов в воде вначале уменьшается, а затем возрастает, пройдя через максимум (рис. 2.9). Причем температура минимальной растворимости различных газов возрастает с увеличением размера молекулы газа. Температура минимальной растворимости газов зависит от давления.

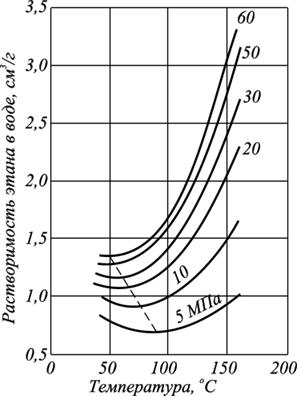

Рис. 2.9. Изменение температуры минимальной растворимости этана в зависимости от давления при 0oС

Коэффициент растворимости нефтяных газов в воде изменяется в широких пределах и достигает 4-5·10-5 м3/(м3·Па).

Количество выделившегося из нефти газа зависит не только от содержания газа в нефти, но и от способа дегазирования. Различают контактное разгазирование, когда выделившийся газ находится в контакте с нефтью, и дифференциальное разгазирование, когда выделившийся из нефти газ непрерывно отводится из системы. Строгое соблюдение условий дифференциального дегазирования в лабораторных условиях затруднено, поэтому оно заменяется на ступенчатое дегазирование, используется многократное (ступенчатое) разгазирование.

В процессе добычи нефти встречаются оба способа дегазирования. В начальные периоды снижения давления от давления насыщения, когда газ ещё неподвижен относительно нефти, происходит контактное разгазирование. В последующий период, по мере выделения газа из нефти, газ быстрее движется к забою скважины и можно говорить о дифференциальном разгазировании

Рис. 2.10. Зависимость количества растворенного в нефти газа от давления при: 1. – контактных процессах растворения и дегазации; 2. – дифференциальном растворении; 3. – дифференциальной дегазации
Коэффициент разгазирования определяется как количество газа, выделившегося из единицы объёма нефти при снижении давления на единицу. Коэффициент разгазирования при контактном способе разгазирования будет меньше, чем при дифференциальном способе разгазирования.

При дифференциальном способе разгазирования нефти количество газа, остающегося в растворенном состоянии (условия по давлению разгазирования одинаковые) будет больше, чем при контактном способе (рис. 2.10). Это связано с преимущественным переходом в паровую фазу метана в начале процесса дегазации. С удалением метана из системы при дифференциальном способе разгазирования нефти в паровой фазе увеличивается содержание тяжелых углеводородов, что вызывает повышение растворимости их в нефти.

При движении газа по пласту наблюдается так, называемый, дроссельный эффект – уменьшение давления газового потока при его движении через сужения в каналах. При этом наблюдается изменение температуры. Интенсивность изменения температуры при изменении давления характеризуется коэффициентом ДжоуляТомсона:



DТ = a · DР, (2.38)



где DТ – изменение температуры;

a – коэффициент Джоуля–Томсона (зависит от природы газа, давления, температуры);

DР – изменение давления.

Понижение температуры при движении газа в пласте даже при больших перепадах давления сравнительно невелико. В пластовых условиях, как правило, движение газа происходит в изотермических условиях. Ближе к забою, особенно в забойных штуцерах, процесс дросселирования газа может привести к значительному снижению температуры, что имеет большое значение при эксплуатации нефтяных месторождений с высоким содержанием парафина.
