Компоненты реверсивного контура
А. Сорбенты углекислого газа.Рециркуляция альвеолярного газа (т. е. выдыхаемой смеси) позволяет сохранять тепло и влагу. При этом для предупреждения гиперкапнии из выдыхаемой смеси необходимо удалить CO2. При химической реакции углекислого газа с водой образуется угольная кислота. Сорбенты углекислого газа (например, натронная известь, а также известь с добавкой гид-роксида бария) содержат гидроксиды металлов, способные нейтрализовать угольную кислоту (табл. 3-3). Конечными продуктами реакции являются теплота (выделяется при нейтрализации), вода pi кальция карбонат. Натронная известь — наиболее распространенный сорбент, 100 г ее могут адсорбировать 23 л углекислого газа. При этом протекают следующие химические реакции:
CO2+H2O → H2CO3
H2CO3 + 2NaOH → Na2CO3 + 2H2O + теплота (быстрая реакция)
Na2CO3 + Ca(OH)2 → CaCO3 + 2NaOH (медленная реакция)
Следует отметить, что вода и гидроксид натрия, необходимые вначале, регенерируют в ходе дальнейших химических реакций.

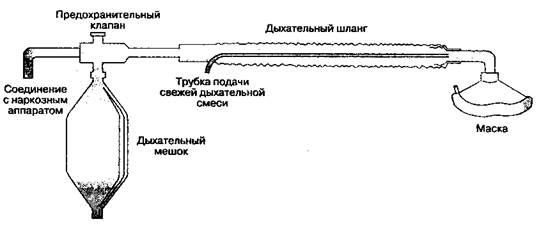

Рис.3-6. Контур Бэйна является разновидностью контура Мэйплсона D с трубкой подачи свежей дыхательной смеси, размещенной в гофрированном дыхательном шланге. (Из: Bain J. A., Spoerel W. E. Flow requirements for a modified Mapleson D system during controlled ventilation. Can. Anaest. Soc. J., 1973; 20: 629. Воспроизведено с разрешения.)
ТАБЛИЦА 3-2. Характеристики дыхательных контуров
Инсуффляция и масочная капельная анестезия (открытый контур) | Контуры Мэйплсона | Реверсивные контуры | |
Сложность устройства Управление глубиной анестезии Отвод отработанных газов Сохранение тепла и влажности Рециркуляция выдыхаемой смеси | Очень простое Чрезвычайно затруднено Чрезвычайно затруднен Отсутствует Отсутствует | Простое Иногда возможно Иногда возможен Отсутствует Отсутствует | Сложное Всегда осуществимо Всегда возможен Имеется1 Имеется1 |
1 Данные характеристики зависят от скорости потока свежей дыхательной смеси.
В сорбент добавляют индикатор рН. Изменение цвета индикатора, обусловленное увеличением концентрации ионов водорода, сигнализирует об истощении сорбента (табл. 3-4). Сорбент следует менять, если 50-70 % его объема изменило окраску. Хотя использованные гранулы могут возвращаться к исходной окраске после некоторой паузы, существенного восстановления сорбцион-ной емкости не происходит. Размер гранул определяется компромиссом между высокой абсорбирующей поверхностью маленьких гранул и низким сопротивлением газовому потоку более крупных гранул. Гидроксиды раздражают кожу и слизистые оболочки. Добавление кремнезема повышает плотность натронной извести, что уменьшает риск ингаляции пыли гидроксида натрия. Поскольку в структуру гидроксида бария инкорпорирована вода (вода кристаллизации), то содержащая его известь обладает достаточной плотностью и без добавления кремнезема. В процессе изготовления перед упаковкой в оба типа сорбента добавляют воду, что создает оптимальные условия для образования угольной кислоты. Применяемая в медицине натронная известь содержит 14-19 % воды.
Гранулы сорбента могут адсорбировать и затем высвобождать значительные количества ингаляционных анестетиков. Эта особенность может объяснить замедленную индукцию pi выход из анестезии. Трихлорэтилен (анестетик, в настоящее время не применяемый в США) при контакте с натронной известью и воздействии тепла разлагается с образованием нейротоксинов (включая фосген). Вследствие этой токсической реакции могут возникать послеоперационные энцефалиты и параличи черепных нервов. Чем суше патронная известь, тем выше ее способность адсорбировать ингаляционные анестетики и вступать с ними в химические реакции.
Б. Адсорберы углекислого газа.Гранулами сорбента заполняют один или два контейнера, плотно пригнанные между верхней и нижней крышками. Вся эта конструкция называется адсорбером(рис. 3-7). Двойные контейнеры, единственным недостатком которых является некоторая громоздкость, обеспечивают более полную адсорбцию углекислого газа, менее частую замену сорбента и меньшее сопротивление газовому потоку.
ТАБЛИЦА 3-3. Параметры сорбентов углекислого газа: натронная известь и известь с добавкой гидроксида бария
Параметр | Натронная известь | Известь с добавкой гидроксида бария |
Калибр гранул1 Способ уплотнения Состав Индикатор Емкость сорбента (л CO2/ 100 г сорбента) | 4-8 Добавление кремнезема Гидроксид кальция Гидроксид натрия Гидроксид калия Этиловый фиолетовый 14-23 | 4-8 Вода кристаллизации Гидроксид бария Гидроксид кальция Этиловый фиолетовый 9-18 |
1 Количество отверстий в проволочной сетке для сортировки гранул сорбента, приходящееся на 1 линейный дюйм.
ТАБЛИЦА 3-4.Изменение цвета индикатора, свидетельствующее об истощении сорбента
Индикатор | Цвет свежего сорбента | Цвет истощенного сорбента |
Этиловый фиолетовый | Белый | Пурпурный |
Фенолфталеин | Белый | Розовый |
Клейтонский желтый | Красный | Желтый |
Этиловый оранжевый | Оранжевый | Желтый |
Мимоза 2 | Красный | Белый |
Для обеспечения полной адсорбции CO2 подаваемый дыхательный объем не должен превышать объема свободного пространства между гранулами сорбента, что приблизительно соответствует половине емкости адсорбера. За цветом индикатора наблюдают через прозрачные стенки адсорбера.

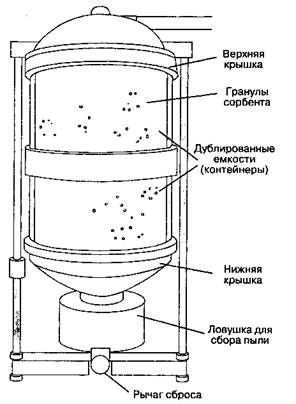

Рис. 3-7.Схема адсорбера углекислого газа
Адсорбер истощается неравномерно, прежде всего это происходит рядом с местом поступления выдыхаемой смеси в адсорбер, а также вдоль гладких внутренних стенок. Перемешивание (например, путем поворота адсорбера) позволяет избежать образования каналов между неплотно уложенными гранулами в областях повышенного расхода сорбента. Ловушка в основании адсорбера улавливает пыль и влагу. Некоторые старые конструкции снабжены обходным клапаном, позволяющим производить замену адсорбера, не прерывая ИВЛ. Но при недосмотре, когда клапан длительное время направляет дыхательную смесь в обход адсорбера, развивается гиперкапния.
В. Направляющие клапаны.Направляющие клапаны содержат диск (резиновый, пластиковый или слюдяной), который лежит на седле клапана (рис. 3-8). Притекающий поток смещает диск вверх, и газовая смесь поступает дальше в дыхательный контур. Обратный поток прижимает диск к седлу клапана, предупреждая ретроградный заброс смеси. Несостоятельность клапана обычно обусловлена деформацией диска или неровностями седла клапана. Особенно уязвимы клапаны выдоха, так как они подвержены воздействию влаги, содержащейся в выдыхаемой смеси.
При вдохе открывается клапан вдоха и в дыхательные пути поступает смесь, состоящая из свежего газа и выдыхаемого, прошедшего через адсорбер. Одновременно закрывается клапан выдоха, препятствуя рециркуляции выдыхаемой смеси, еще не прошедшей через адсорбер. При выдохе открывается клапан выдоха и выдыхаемая смесь сбрасывается через предохранительный клапан или вновь поступает в контур, предварительно пройдя через адсорбер. Клапан вдоха в фазе выдоха закрыт, что препятствует смешиванию выдыхаемой смеси со свежей в инспираторном колене контура. Нарушение функции любого направляющего клапана вызывает рециркуляцию CO2 и гиперкапнию.
Рис. 3-8.Направляющий клапан (клапан рециркуляции)
