Компоненты контура Мэйплсона
А. Дыхательные шланги.Гофрированные дыхательные шланги, изготовленные из резины (многоразового использования) или пластика (одноразовые), соединяют компоненты системы Мэйплсона между собой и обеспечивают подсоединение к больному (рис. 3-4). Шланги большого диаметра (22 мм) обеспечивают низкое сопротивление потоку газа и служат потенциальными резервуарами ингаляционных анестетиков. Чтобы максимально снизить потребность в свежей дыхательной смеси, объем дыхательных шлангов в большинстве контуров Мэйплсона должен быть не ниже дыхательного объема.
Растяжимость дыхательных шлангов частично определяет растяжимость всего контура. (Растяжимость определяют как изменение объема на единицу изменения давления.) Длинные шланги с высокой растяжимостью увеличивают разницу между объемом смеси, подаваемым в контур дыхательным мешком или аппаратом, и объемом, поступающим в дыхательные пути больного. Например, если в дыхательном контуре с растяжимостью 8 мл/см вод. ст. при прохождении дыхательной смеси будет развиваться давление 20 см вод. ст., то 160 мл дыхательного объема будут "потеряны" в контуре. Эти 160 мл потери объема складываются из сжатия газа и расширения дыхательных шлангов. Рассмотренный феномен особенно важен, если проводят ИВЛ под положительным давлением (например, в реверсивном дыхательном контуре).
Б. Патрубок для подачи свежей дыхательной смеси.Свежая дыхательная смесь из наркозного аппарата подается в дыхательный контур через специальный патрубок. Как будет рассмотрено чуть позже, местоположение патрубка для подачи свежей дыхательной смеси является главным отличительным признаком для классификации контуров Мэйплсона.
В. Предохранительный клапан (сбрасывающий клапан, регулируемый клапан ограничения давления).Если поступление дыхательной смеси превышает расход (на потребление больным и заполнение контура), то давление внутри дыхательного контура возрастает. Этот рост давления нивелируется удалением избытка дыхательной смеси из контура через предохранительный клапан. Удаляемый газ поступает в атмосферу операционной или, что предпочтительнее, в специальную систему отвода отработанных медицинских газов. Во всех предохранительных клапанах давление сброса можно регулировать.
При самостоятельном дыхании предохранительный клапан должен быть полностью открыт, с тем чтобы давление в контуре лишь незначительно изменялось во все фазы дыхательного цикла. Вспомогательная и принудительная ИВЛ требуют положительного давления на вдохе. Частичное закрытие предохранительного клапана ограничивает сброс дыхательной смеси, позволяя создать положительное давление в контуре при сжатии дыхательного мешка.
Г. Дыхательный мешок (мешок-резервуар).Дыхательный мешок функционирует как резервуар дыхательной смеси; он также необходим для обеспечения положительного давления при ИВЛ. По мере заполнения растяжимость мешка увеличивается. В этом процессе можно отчетливо выделить три фазы (рис. 3-5). После заполнения дыхательного мешка для взрослых объемом в 3 л (I фаза) давление быстро возрастает до пиковых значений (II фаза). При дальнейшем повышении объема давление достигает плато или даже немного снижается (III фаза). Этот эффект позволяет предохранить легкие от баротравмы в том случае, если предохранительный клапан непреднамеренно закрыт, а свежая дыхательная смесь продолжает поступать в контур.

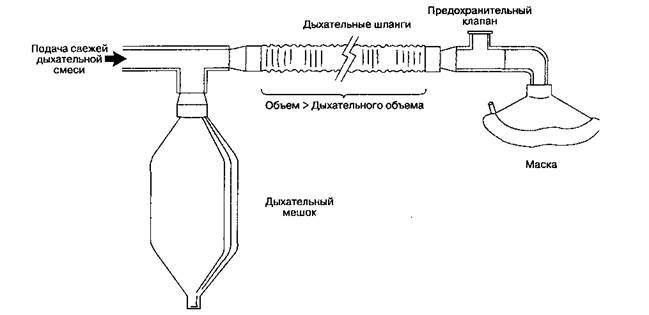

Рис. 3-4.Компоненты контура Мэйплсона
