Особенности работы системы водоснабжения с контррезервуаром.

В реальных условиях очень часто бывает так, что возвышенные отметки снабжаемой водой территории находятся в противоположной от насосной станции стороне. В этом случае система водоснабжения с водонапорной башней, установленной на этих отметках называется системой с контррезервуаром (рис. 12). В системе водоснабжения с контррезервуаром в часы максимального водопотребления расход воды в сеть подается с двух противоположных сторон: Q_н – от насосной станции и Q_б – от водонапорной башни. Потоки воды от этих источников будут направлены навстречу друг другу. Линия, проведенная через узлы, в которых произошла встреча потоков, называется границей зон питания (линия аа на рис 12). Критической из расположенных на этой линии точек будет та, которая имеет наибольшую геодезическую отметку (т. а₁ на рис. 12).

В часы минимального водопотребления подача насосов превышает водопотребление.

В этом случае избыток воды транзитом проходит через всю сеть и сбрасывается в бак водонапорной башни. Этот момент называется «максимальным транзитом».

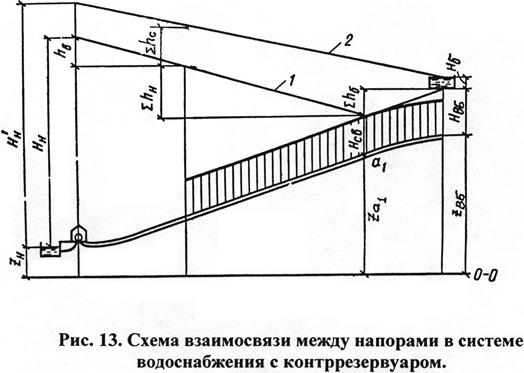

На рис. 13 показана связь между напорами в различных точках схемы водоснабжения с контррезервуаром для двух характерных случаев водопотребления: линия 1 – для максимального водопотребления и линия 2 – для «минимального транзита».

Требуемая высота водонапорной башни Н_ВБ определяется по формуле:

Н_ВБ = Н_св + Σh_б – (Z_ВБ - Z_а1) , (19)

где	Н_св	– величина требуемого свободного напора в диктующей точке а₁;
	Σh_б	– потери напора на участках сети от водонапорной башни до «диктующей» точки а₁;
	Z_ВБ	– отметка поверхности земли в месте расположения водонапорной башни;
	Z_а1	– отметка поверхности земли в «диктующей» точке а₁.

Требуемый манометрический напор насосов Н_н и станции II подъема определяется по формулам:

- для максимального водопотребления

Н_н = Н_ВБ + (Σh_н + h_в − Σh_б) + (Z_ВБ – Z_н) (20)

- для «максимального транзита»

= Н_ВБ + Н_б + (Σh_с + h_в) + (Z_ВБ – Z_н) , (21)

где	Σh_н	– потери напора в сети при движении воды от насосной станции до «диктующей» точки а₁;
	h_в	– потери напора в напорных водоводах;
	Z_н	– отметка оси насоса;
	Н_б	– расчетная высота бака водонапорной башни;
	Σh_с	– потери напора в сети до водонапорной башни.
