Силы и моменты, действующие на кривошипно-шатунный механизм. Уравновешивание двигателей.

При воспламенении горючей смеси в цилиндре двигателя расширяющиеся газы равномерно воздействуют на днище поршня, поэтому их можно представить в виде общей силы Р, приложенной к центру поршневого пальца. Когда поршень находится в ВМТ и шатун с кривошипом располагаются на одной линии, то сила Р, действуя вдоль по шатуну и кривошипу, передается на коренные подшипники коленчатого вала, не вызывая его поворота (рис.5, а).

При повороте коленчатого вала на некоторый угол шатун отклоняется в сторону от вертикального положения и силу Р можно разложить по правилу параллелограмма на две составляющие: силу Р, направленную вдоль шатуна, и силу N, направленную перпендикулярно к стенке цилиндра (рис.5, б). Перенося силу F по линии ее действия к центру шатунной шейки, вновь раскладывают ее на две составляющие: силу К, касательную к окружности вращения центра шатунной шейки, и силу R, направленную по радиусу кривошипа к центру вала. Сила К, действуя на плечо r, равное радиусу кривошипа, вызывает вращение коленчатого вала с крутящим моментом Мкр = К · r. Этот момент передается через трансмиссию на колеса автомобиля и приводит его в движение.

Сила N (нормальная сила), направленная перпендикулярно к стенке цилиндра, прижимает поршень к стенке, увеличивая трение между ними и их износ. Кроме того, сила N, действуя на плечо l, стремится опрокинуть двигатель в сторону, противоположную вращению коленчатого вала, т. е. создает опрокидывающий момент Мопр, равный: Mопр = Nl.

Этот момент воспринимается рамой автомобиля через детали подвески. Поэтому между рамой и кронштейнами крепления двигателя устанавливают резиновые подушки, а на некоторых и пружины, смягчающие этот момент.




Информационная модель технологического процесса культивации. Типы рабочих органов культиваторов. Конструктивные компоновки культиваторов. Графический и аналитический методы расчёта основных конструктивных параметров культиваторов.

Культиваторы используются для поверхностного (без оборачивания) рыхления почвы и уничтожения сорных растений. Также возможно их применение для нарезки поливных борозд и внесения минеральных удобрений.

Типы культиваторов. По назначению культиваторы делятся не три группы: для сплошной обработки и междурядной обработки почвы и специального назначения. Паровые культиваторы используются с целью уничтожения сорняков и рыхления почвы при ее подготовке к посеву, а также при уходе за парами.

Пропашные культиваторы применяют для обработки пропашных культур. С их помощью, кроме уничтожения сорняков подрезанием, вычесыванием и присыпанием землей, проводят подкормку растений и рыхление междурядий.

Специальные культиваторы – это садовые, лесные и противоэрозионные. Культиваторы при работе должны уничтожать 98–99% сорняков и рыхлить почву без выноса влажных слоев на поверхность.

Культиваторы по назначению подразделяют на паровые (для сплошной обработки); пропашные; специальные.

Паровые культиваторы применяют при подготовке почвы к посеву и уходе за парами.

Для формирования уплотнительного ложа для семян и уничтожения всходов сорной растительности через несколько дней после боронования проводят культивацию почвы (весеннюю предпосевную) на глубину заделки семян. Погрешность глубины обработки должна быть не более ± 1 см. Структура верхнего слоя почвы после культивации должна быть мелкокомковатой, а сорная растительность полностью подрезана. Поверхность поля, как и дно борозды, после культивации должны быть ровными, а высота гребней не превышать 4-х см. Нижние слои почвы в процессе культивации не должны быть вынесены на поверхность.

Чтобы почва лучше выравнивалась и сохраняла влагу, сплошная культивация паров и зяби сопровождается боронованием.

Пропашные культиваторы используют для ухода за пропашными культурами, то есть производят междурядную обработку. Посредством их уничтожают сорняки, производят рыхление почвы в рядках и междурядьях с целью улучшения пищевого и воздушного режима растений, сохранения почвенной влаги, подкармливают растения. У некоторых пропашных культур (например, картофеля) междурядная обработка заключается в окучивании.

Специальные культиваторы применяют при уходе за следующими культурами: бахчевые, свекла, хлопчатник и т.д, а также чайными плантациями и садами.

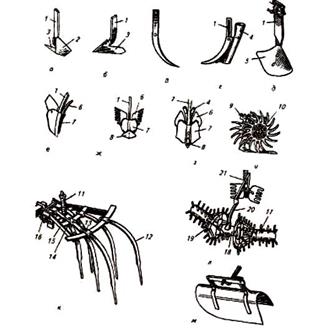

Рабочие органы культиваторов. Культиваторы оборудуют набором сменных рабочих органов. Основными рабочими органами являются: плоскорежущие; универсальные; рыхлительные лапы.
