Головки рукавов окрашивают в соответствующие цвета тех магистралей, на которых они установлены.

Соединительный рукав должен иметь три контрольных обозначения:

Ø тиснение на резино - тканевой трубке с указанием предприятия-изготовителя, квартала и года изготовления;

Ø металлическая пластинка под хомутом наконечника с указанием пункта комплектования или ремонта рукава и даты;

Ø бирка с указанием даты и места испытания рукава.

Состояние соединительных рукавов проверяется при всех видах ремонта.

Рукава спротертыми местами, трещинами и надрывами до оголения текстильного слоя, имеющие внутренние отслоения, а также со сроком службы более 6 лет и не имеющие клейма датыизготовлениязаменяются новыми, Протертость и образование сетки мелких трещин на верхнем слое резины не являются браковочными признаками.

Головки соединительных рукавов осматриваются и проверяются шаблоном. Неисправная головка заменяется. Зазор между ушками хомута должен быть в пределах 7 - 16 мм при крепко затянутых болтах.

Соединительные рукава на ТР-2. ТР-3 и капитальных ремонтах локомотивов и МВПС должны быть испытаны:

Ø на прочность - гидравлическим давлением 13 кгс/см² рукава питательной магистрали; 10 кгс/см² рукава тормозной магистрали, воздухопроводов тормозных цилиндров и вспомогательного тормоза локомотива в течение 2 минут;

Ø на герметичность - пневматическим давлением 8,0 кгс/см² в течение 3 минут в водяной ванне.

Ø Появление на поверхности резино-тканевой трубки вновь скомплектованных и бывших в эксплуатации рукавов пузырьков в начале испытания с последующим их исчезновением браковочным признаком не является.

Ø на проходимость - визуальный контроль внутреннего состояния рукава.

Требования и испытания тормозных рукавов.(ЦТ-533 9.2.4.)

9. 2.4. Скомплектованные новые рукава выдерживают в течении 24 ч. для закрепления резинового клея, после чего подвергают испытанию:

9.2.4.1. на прочность гидравлическим давлением 12 кгс/см2 с выдержкой под этим давлением в течение 2 мин, при этом просачивание воды и надрывы не допускаются;

9.2.4.2. на герметичность пневматическим давлением 6-7 кгс/см2 с выдержкой под этим давлением в водяной ванне в течении3 мин, при этом пропуск воздуха ни в одной части рукава не допускается.

9.2.5. Соединительные рукава на ТР-2, ТР-3 и капитальном ремонтах локомотивах и моторвагонного подвижного состава должны быть испытаны:

9.2.5.1.на прочность гидравлическим давлением 13кгс/см2соединительные рукава питательного воздухопровода и 10кгс/см2 соединительные рукава тормозной магистрали, воздухопроводов тормозных цилиндров и вспомогательного тормоза локомотива. Под этим давлением соединительные рукава выдерживаются в течении 2мин:

9.2.5.2.на герметичность пневматическим давлением 8,0кгс/см2 с выдержкой в водяной ванне в течении 3мин.Появление на поверхности резиновой трубки вновь скомплектованных и бывших в эксплуатации соединительных рукавов пузырьков в начале испытания с последующим их исчезновением браковочным признаком не является.

9.2.6.После ремонта и испытания на соединительных рукавах устанавливаются металлические бирки с указанием даты, пункта комплектования или ремонта и испытания рукава. Пластинку в месте постановки клейма необходимо согнуть под прямым углом и поставить под болт хомутика .Разрешается постановка пломб на болт в зазоре между ушками хомутика, установленного со стороны наконечника с оттиском пункта, года и месяца ремонта или испытания. Бирку разрешается не ставить на комплектных соединительных рукавах, получаемых со складов и имеющих клеймо завода, производящего их комплектование.

Выпускной клапан.

Предназначен для выпуска сжатого воздуха из ЗР и РК ВР. Собран в корпусе в который ввернут штуцер. Внутри корпуса находится клапан с резиновым уплотнением прижимаемым пружиной. При нажатии на ручку один конец ручки она упирается в шпильку, а средняя часть отжимает клапан через толкатель и открывает выпускное отверстие.

Обратные клапаны.

Обратный клапан №155 и№155А устанавливаются на нагнетательной трубе между компрессором и ГР. Диаметр клапана №155 – 1 ½», №155А 1 ¼»

Обратный клапан № Э-175 устанавливается на эл-возах и эл-поездах на трубопроводе с резьбой ½» между ПМ и резервуаром цепей управления.

Обратный клапан №526 размещается на трубопроводе от компрессора к ГР, имеет подпружиненный клапан, может устанавливаться как горизонтально, так и вертикально.

Обратный клапан №30Ф устанавливается на трубопроводе от ТМ к ГР работает при включении крана недействующего состояния. Состоит из корпуса, фильтра и подпружиненного клапана с резиновой манжетой. Воздух в ГР поступает при открытом клапане через калиброванное отверстие диаметром 5мм для исключения резкому понижению давления в ТМ в процессе зарядки.

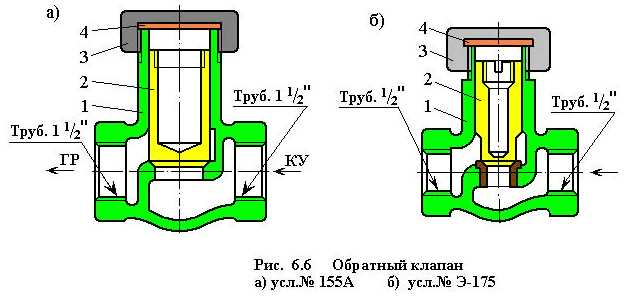

Обратные клапаны усл.№ 155А (Рис. 6.6 а) устанавливаются на нагнетательном трубопроводе между главным резервуаром и компрессором. Клапан состоит из корпуса 1 и собственно цилиндрического клапана 2, который относительно корпуса имеет небольшой зазор по диаметру. Клапан 2 изготавливают из латуни или полимерного материала. Над клапаном имеется полость, закрытая крышкой 3 с прокладкой 4. При подаче сжатого воздуха от компрессора клапан 2 поднимается. Подъем клапана происходит медленно, так как этому препятствует воздушная подушка в полости над клапаном. К концу подъема клапана эта воздушная подушка постепенно рассасывается через неплотности между клапаном и корпусом. Благодаря медленному изменению давления в полости под крышкой клапан 2 не успевает опускаться на седло в процессе пульсации давления в нагнетательном трубопроводе - этим предотвращается стук клапана. Если подача воздуха прекращается, то вследствие зазора между цилиндрической поверхностью клапана и корпусом он под действием собственного веса сядет на седло.

Обратный клапан усл.№ Э-175 (Рис. 6.6 б) аналогично принципу действия описанному выше и устанавливается на трубопроводах с резьбой Ѕ", в частности на электровозах и электропоездах между резервуаром управления и питательной магистралью.

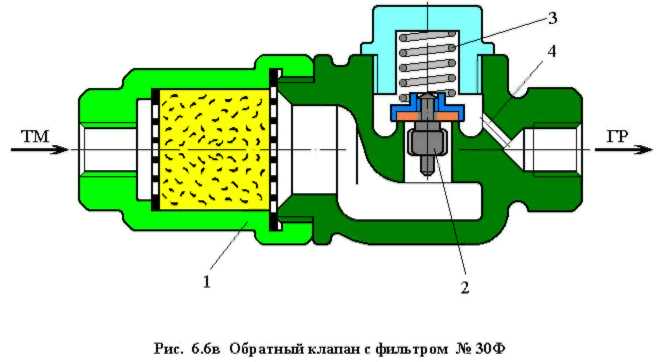

Обратный клапан усл.№ ЗОФ (Рис. 6.6 в) устанавливают между питательной и тормозной магистралями для зарядки ГР локомотива при его пересылке в холодном состоянии. Перед обратным клапаном со стороны ТМ устанавливают разобщительный кран (кран холодного резерва), при открытии которого воздух из тормозной магистрали проходит через расположенный в корпусе 1 фильтр, поднимает нагруженный пружиной 3 клапан 2 с резиновым уплотнением и далее через отверстие 4 диаметром 5 мм попадает в ГР. Пружина 3 не позволяет сжатому воздуху перетекать из ГР в ТМ при снижении в ней давления. Отверстие 4 препятствует резкому падению давления в ТМ в процессе зарядки из нее главного резервуара.

Обратный клапан усл.№ 526 (Рис. 6.6 г) состоит из корпуса 1, крышки 5, собственно клапана 2 и пружины 3. Между корпусом и крышкой помещена уплотнительная прокладка 4. К наконечникам 6 и 7 присоединяются трубы соответственно от ГР и компрессора. Благодаря наличию пружины клапан может работать как в горизонтальном, так и в вертикальном положениях. При выключении компрессора давления по обе стороны клапана 2 выравниваются, и он прижимается к седлу в корпусе под действием пружины.

Предохранительные клапаны усл.№ 216 и усл.№ Э-216

Клапаны конструктивно выполнены одинаково и различаются только количеством атмосферных отверстий «Ат» в корпусе и размерами пружин. Клапаны усл.№ 216 устанавливаются между первой и второй ступенями сжатия локомотивных компрессоров и регулируются на давление срабатывания 3,5 – 4,5 кгс/см², клапаны усл.№ Э-216 устанавливаются на нагнетательном трубопроводе или на главных резервуарах и регулируются, как правило, на срабатывание при давлении. превышающем рабочее на 1 кгс/см².

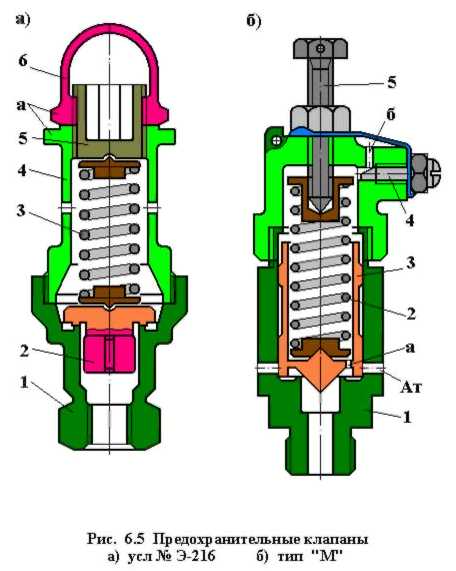

Предохранительный клапан усл.№ Э-216 имеет корпус 4 с атмосферными отверстиями «Ат», на который навернут штуцер 1. В штуцере находится тарельчатый срывной клапан 2 с направляющими ребрами. Клапан 2 имеет две площади воздействия давления: рабочую (малую) - поверхность до притирочного кольца, и срывную (большую) - поверхность до наружной окружности клапана. Клапан 2 нагружен пружиной 3, усилие которой регулируется гайкой 5, закрытой колпачком 6. Отверстия «а» в колпачке и в корпусе служат для установки пломбы.

Усилием пружины 3 клапан 2 прижат к своему седлу, и давление сжатого воздуха воздействует снизу на рабочую площадь клапана. Как только давление воздуха превысит усилие пружины, клапан 2 немного отойдет от седла, после чего воздух будет уже действовать на срывную (большую) площадь клапана. Сила давления на клапан снизу резко возрастает и он быстро поднимается вверх, выпуская воздух в атмосферу через отверстия «Ат» в корпусе. Истечение воздуха будет продолжаться до тех пор, пока усилие пружины не превысит силы давления воздуха на срывную площадь клапана 2. После посадки на седло клапан будет надежно удерживаться пружиной в закрытом положении, так как давление воздуха будет распространяться на рабочую (малую) площадь клапана.

Предохранительные клапаны типа «М» (Рис. 6.5 б) устанавливаются на электровозах чешского производства. Клапан имеет корпус 1, в котором расположен нагруженный пружиной 2 срывной клапан 3 стаканчатого типа. Необходимое усилие пружины обеспечивается регулировочным винтом 5. Клапан 3 имеет рабочую (малую) площадь воздействия сжатого воздуха, равную диаметру седла клапана в корпусе, и срывную (большую) площадь, равную диаметру клапана 3.

Когда сила давления сжатого воздуха на клапан снизу преодолеет усилие пружины, клапан поднимается. При этом воздух в атмосферу будет выпускаться через отверстия «Ат» в корпусе 1. Одновременно воздух через отверстие «а» в клапане 3 будет проходить в полость над ним и выходить в атмосферу через отверстие «б», сечение которого может регулироваться конусным винтом 4. Момент обратной посадки клапана 3 на седло под действием пружины зависит от соотношения сечений отверстий «а» и «б» и величины давления в полости над клапаном. Таким образом, изменяя сечение отверстия «б», можно регулировать разницу давлений подъема и посадки клапана. Чем меньше будет открыто отверстие «б», тем при меньшей разности давления произойдет посадка на седло клапана 3.

Осмотр и проверку регулировки нагрузки предохранительных клапанов производят не реже 1 раза в 3 месяца и при текущем ТР-3 и капитальном ремонтах локомотивов и МВПС. При несовпадении сроков периодического осмотра и проверки предохранительных клапанов с постановкой подвижного состава на очередной плановый ремонт разрешается увеличение работы предохранительных клапанов до 10 суток сверх установленного срока.

Переключательный клапан №3ПК.

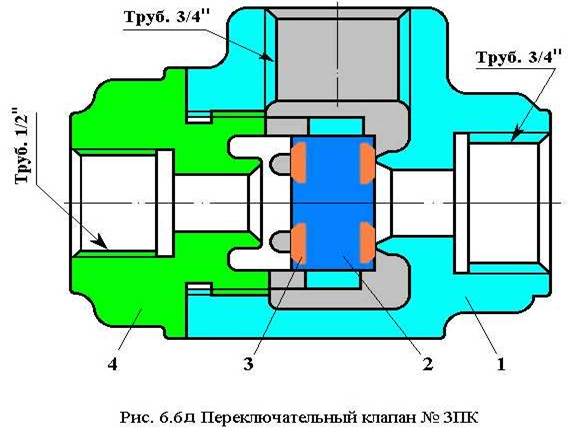

Переключательный клапан усл.№ ЗПК (Рис. 6.6 д) предназначен для автоматического отключения трубопроводов, тормозных приборов или резервуаров в процессе работы пневматической тормозной схемы локомотива. В частности, переключательный клапан используется для отключения ТЦ локомотива от воздухораспределителя при действии крана вспомогательного тормоза (КВТ) и наоборот. Клапан состоит из корпуса 1, крышки 4 и собственно клапана 2 с двумя прокладками 3. Корпус имеет два отростка с резьбой ѕ"для присоединения к ТЦ и КВТ. В крышке имеется один отросток с резьбой Ѕ"для подключения трубопровода от воздухораспределителя (ВР).

Под давлением сжатого воздуха клапан 2 перебрасывается до упора в седло на корпусе или крышке, открывая каналы сообщения ТЦ с ВР или КВТ

Клапан максимального давления.№3МД и 3МДА

Клапаны максимального давления усл.№ ЗМД и усл.№ ЗМДА (Рис. 6.7) предназначены для ограничения давления, поступающего в резервуары или трубопроводы из ГР или из питательной магистрали.

Клапан усл.№ ЗМД (Рис. 6.7) состоит из корпуса 1, стакана 5 и предохранительного колпачка 8. Внутри корпуса расположен собственно клапан 2, нагруженный пружиной. Корпус имеет приливы для присоединения соответствующих трубопроводов. В стакане находится поршень 3, который уплотнен резиновой манжетой 4 и нагружен регулировочной пружиной 6, затяжка которой может изменяться с помощью регулировочной гайки 7.

Под действием регулировочной пружины 6 поршень занимает крайнее верхнее положение и отжимает клапан 2 от седла до упора в заглушку. При этом воздух из ГР через открытый клапан поступает, например, в ТЦ. и одновременно по вертикальному каналу в корпусе в полость «а» над поршнем. Как только давление воздуха на поршень станет несколько больше усилия, на которое отрегулирована пружина 6(например, для ТЦ > 3,8 – 4,0 кгс/см²), он опустится, и клапан 2 под действием своей пружины сядет на седло, прекратив сообщения ГР и ТЦ.

Для сокращения времени наполнения ТЦ или резервуаров цепей управления используют клапан максимального давления усл.№ 3МДА, у которого полость над поршнем с помощью специального отростка «В» соединена с трубой от ТЦ. В этом случае клапан 2 удерживается в положении максимального подъема до тех пор, пока тормозные цилиндры не наполнятся.
