БЕЛЫЕ ЧУГУНЫ

В белом чугуне весь углерод находится в виде цементита, поэтому этот чугун тверд и хрупок.

Согласно диаграмме состояния железо-углерод белые чугуны подразделяются на доэвтектические (С < 4,3%), эвтектические (С=4,3%) и заэвтектические (С > 4,3%). Структура доэвтектического чугуна при комнатной температуре состоит из перлита, вторичного цементита и ледебурита. На рис.3.6 показана структура доэвтектического белого чугуна. Темные большие участки шлифа-перлит. Участки с точечными темными вкраплениями – эвтектика – ледебурит. Вторичный цементит, выделившийся из аустенита, находится в виде светлых включений и игл, а местами сливается с цементитом ледебурита.

Рис.3.6 Структура доэвьтктического чугуна с 3,2%С. Травление 4%-ным спиртовым раствором азотной кислоты(х450)

На рис.3.7 показана структура эвтектического белого чугуна. Он содержит 100% ледебурита и представляет собой смесь перлита и цементита. Перлит в ледебурите темный, цементит – светлый.

Рис.3.7 Структура эвтектического чугуна. Травление 4%-ным спиртовым раствором азотной кислоты(х450)

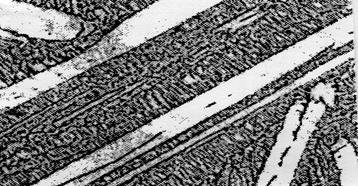

Структура заэвтектического белого чугуна (рис.3.8) при комнатной температуре состоит из первичного цементита, выпавшего из жидкости и ледебурита. Крупные светлые иглы на шлифе – первичный цементит. Участки с точечными темными вкраплениями – ледебурит.

Рис.3.8 Структура заэвтектоидного чугуна. Травление4%-ным спиртовым раствором азотной кислоты(х300)

Графит находящийся в чугунах может иметь форму пластин (серые чугуны), шаровидную форму (высокопрочные чугуны) и хлопьевидную форму (ковкие чугуны) рис. 3.9.

Рис. 3.9Микроструктуры графита:

А-пластинчатый графит(серые чугуны),б-шаровидный графит(высокопрочные чугуны),в-хлорьевидный графит(ковкие чугуны).
